质量流量计安装要求及注意事项

点击次数:277 发布时间:2024-01-15 08:47:41

质量流量计是对被测介质的流量进行连续测量,测量结果是以公斤或吨等重量工程单位显示出来的流量仪表。

质量流量计是不能控制流量的,它只能检测液体或者气体的质量流量,通过模拟电压、电流或者串行通讯输出流量值。但是,质量流量控制器,是可以检测同时又可以进行控制的仪表。


质量流量计如何安装?

为什么一般的流量计需要直管段

足够的直管段能够使介质的流态充分伸展,在流经速度式流量计时得到稳定得流场,提高测量精度;

对于某些机械部件较多的流量计,直管段降低了流态突变的冲击,延长使用寿命;

某些速度式流量计的上游直管段要求达到40倍!


为什么质量流量计,不需要直管段

管线法兰盘, 缩径, 扩径, 整流器, 弯头, 以及阀门等都会对流体产生影响;

所有以流速为基准的流量计都有一定的直管段要求,目的是为了使流量计计量的条件和实验室标定的条件相接近;

质量流量计与介质的流速没有任何关系,完全消除直管段的需要。


质量流量计安装位置

易于查看数据

易于日常维护

避免阳光直射

避免振动

环境温度符合要求

远离强电磁干扰设备


传感器的安装方向:



传感器管道安装:


避免扭曲/弯曲应力

不要使用传感器对中管线

不要使用传感器支撑管线

不要直接支撑在传感器上

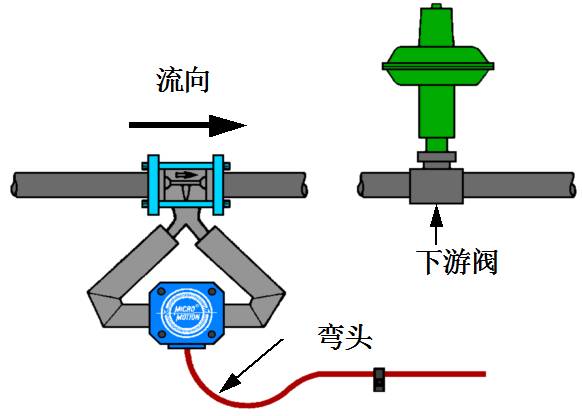

下游阀用于调零

弯头避免冷凝水进入接线盒

传感器和变送器之间最长电缆限制1000ft(300m)。传感器与大的变送器或电动机之间至少要有0.6m的距离。由于传感器工作依赖电磁场,所以一定要避免将传感器安装在大的干扰电磁场附近。

还应仔细选择安装位置尽量避免振动。


安装方面还需要考虑的因素:

安装-截止阀和控制阀


为使调零时没有流动,质量流量计上下游设置截止阀,并保证无泄漏。

控制阀应装在质量流量计下游,质量流量计保持尽可能高的静压,以防止发生气蚀和闪蒸。


安装-脉动和振动

为不使流程中发生的和外部的机械振动,应向制造厂询问所提供质量流量计的共振频率范围,亦可向制造厂提供现场振动状况咨询是否需要采取下列措施,如:

设置脉动衰减器,

设置振动衰减器或柔性连接管,

特殊的流量传感器的夹装固定设备,等等。


安装-防止质量流量计间相互影响

同一型号两台质量流量计串联安装,或多台质量流量计接近地并行(或并联)安装,尤其装在同一支撑台架时,测量管振动会使各质量流量计间相互影响,产生干扰而引起异常振动,严重时使仪表无法工作。安装时应采取防范措施,如:

向制造厂提出错开接近仪表的共振频率值;

拉开流量传感器距离,不设置在同一台架上,独立设置支撑架;

流量传感器异方向安装;

流量传感器间设置防振材料隔离等方法。


装载和卸载计量:

在装载和卸载计量应用中,传感器外壳应朝上或垂直安装。传感器下游应安装单向阀,以防止介质回流。单向阀应尽可能靠近传感器安装。在某些情况下,工艺介质不能完全从管道中排除,此时一般建议旗式安装。在装载或卸载应用时,应尽量按照以下开车步骤进行:

在传感器上游和下游安装截止阀;

关闭上游阀;

打开部分下游阀;

缓慢打开上游阀以排出空气和利用介质充满传感器;

当流量系统开始计量时,缓慢打开下游阀直到全部打开。


质量流量计施工注意问题?

如为新建管线,在吹扫过程结束后再安装传感器(或是有吹扫副线,吹扫时将流量计前后手阀切死);

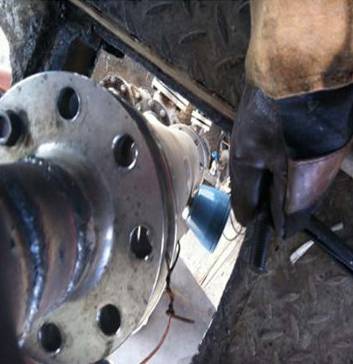

在管线上进线焊接作业时,要取下传感器;

在安装大口径传感器时,不要将支撑物支撑在传感器外壳上。


管道不对中:

管道的检查,将一侧法兰的螺丝卸下,将两侧支撑的紧固件卸下,产看是否对中.如果发生偏移,则进行校准!

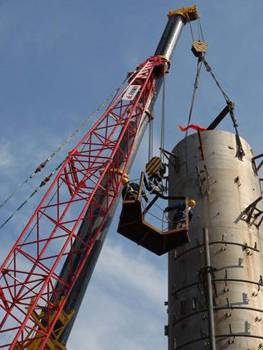

安装位置太高



安装位置过于狭隘

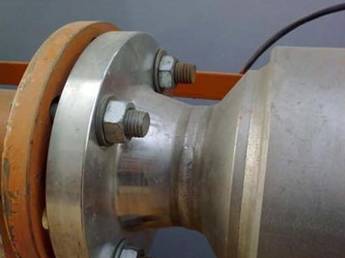

流量计传感器连接对侧法兰不匹配

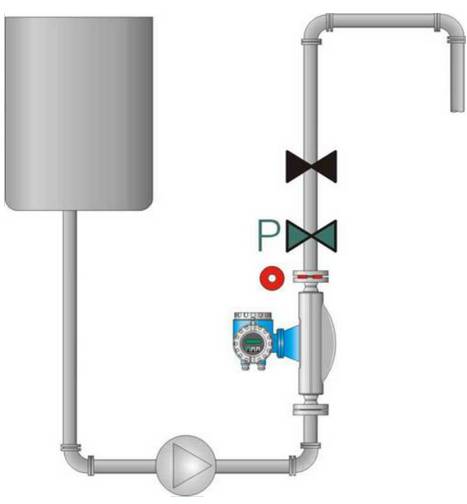

流量计安装在末端排空向下的方式,如下图(液体方式,气体与之相反)



连接电缆从下往上穿入仪表

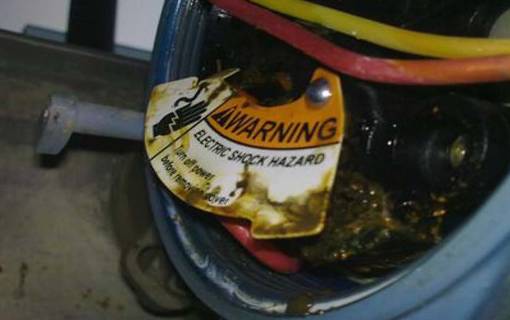

从管线内进水



可以用钢尺或者角尺靠在法兰两侧检测,同心度偏差≤0.5mm。
