夹持式电磁流量计

产品名称:夹持式电磁流量计

产品型号:KM-LDE

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:夹持式电磁流量计采用了新一代专用优质衬里技术,并使用特殊的镜面抛光PFA衬里,尤其适用于对粘性纸浆和石膏浆的测量,其可拆卸电极使维护更加方便。

夹持式电磁流量计的基本概述

电磁流量计简称EMF,是20实践50-60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。它是根据法拉第电磁感应定律制成的,用来测量导电液体体积流量的仪表。由于其独特的优点,目前已广泛地被应用于工业工程中各种导电液体的流量测量,如各种酸、碱、盐等腐蚀性介质;各种易燃易爆介质;污水处理(污水流量计)以及化工、食品、医药等工业中的各种浆液流量测量,形成了独特的应用领域。
在结构上,电磁流量计由电磁流量传感器和转换器两部分组成,如图所示。传感器安装在工业过程管道上,它的作用是将流进管道内的液体体积流量值线性地变换成感生电势信号,并通过传输线将次信号送到转换器。转换器安装在离传感器不太远的地方,它将传感器送来的流量信号进行放大,并转换成与流量信号成正比的标准电信号输出,以进行显示,累计和调节控制。
夹持式电磁流量计结构图


夹持式电磁流量计优势及独特卖点

1.传感器最重要的部件-线圈作最优化的设计,并通过最严格的实流试验,切实保证产品的测量精度
2.信号电极作彻底的静电屏蔽处理,保证小信号不会受线圈的干扰,保证低流速的测量精度
3.线圈与外界作隔离处理,保证线圈长期的绝缘强度,也就保证传感器的长期测量精度
4.传感器所有的焊接工艺都采用氩弧焊工艺,虽然成本较高,但能保证焊接的可靠性(焊接是传感器的最主要的生产工艺),特别是安装线圈后的最后一道焊接工序,用氩弧焊工艺能保证已安装的线圈不被损伤
5.采用接地电极结构,形成一个平衡电极平面,保证整个测量平均速度的过程都被限制在平衡电极平面之内进行,能很好的消除电气噪声干扰,提供精确的测量结果
6.采用定制的双层屏蔽电缆
7.可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗低
8.特殊介质测量(如浆液)采用高频励磁,消除杂波干扰
9.采用16位嵌入式微处理器,运算速度快,精度高
10.全数字处理,抗干扰能力强,测量可靠,精度高
11.超低EMI开关电源,适用电源电压变化范围大,抗EMC性能好
12.用单块电路板完成所有功能设计,采用SMD器件和表面帖装SMT)技术,电路可靠性高
13.高清晰度背光中文LCD显示,显示累积流量、瞬时流量、流速、流量百分比等
14.菜单操作,使用方便,操作简单,易学易懂
15.双向测量系统,内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量
16.液体流量计具有自检与自诊断功能,并在屏幕上显示
17.独特的防雷设计


夹持式电磁流量计技术参数

1、公称通径(mm):管道式四氟衬里:DN10~DN600;管道式橡胶衬里:DN40~DN1200;(特殊规格可定制)
2、流动方向:正,反,净流量;
3、量程比:150:1;
4、重复性误差:测量值的±0.1%;
5、精度等级:管道式:0.5级,1.0级;
6、被测介质温度:普通橡胶衬里:-20~+60℃;高温橡胶衬里:-20~+90℃;聚四氟乙稀衬里:-30~+100℃;高温型四氟衬里:-20~+180℃;
7、额定工作压力:DN6-DN80:≤1.6MPa;DN100-DN250:≤1.0MPa;DN300-DN1200:≤0.6MPa;(高压可定制);
8、流速范围:0.1-15m/s;
9、电导率范围:被测流体电导率≥5μs/cm;
10、电流输出:0~10mA:0~1.5kΩ;4~200mA:0~750 kΩ;负载电阻;
11、数字输出频率:上限可在1~5000HZ之间;
12、数字输出方式:输出频率内设定带光电隔离的晶体管集电极开路双向输出;
13、集电极最大电流:外接电源≤35V导通时集电极最大电流为250mA;
14、供电电源:AC220V或DC24V;
15、要求直管段长度:上游≥5DN,下游≥2DN;
16、连接方式:流量计与配管之间均采用法兰连接;
17、连接尺寸:法兰连接尺寸应符合GB11988规定;
18、防爆等级:mdIIBT4;
19、防护等级:IP65,特殊订制最高可达IP68;
20、环境温度:-25~+60℃;
21、相对温度:5%~95%;
22、消耗总功率:小于20W;
23、信号输出:4-20mA(负载0-750Ω),脉冲/频率,控制电平;
24、供电电源:AC220V,允差15%;或DC24V,纹波≤5%;
25、通讯输出:RS 485,MODBUS协议,HART协议,Profibus-DP协议;


夹持式电磁流量计内衬材料的选择

夹持式电磁流量计衬里材料示意图
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料
1、衬里材料:氯丁橡胶 Ne
   耐腐蚀性能:耐一般低浓度酸碱盐的腐蚀。
   工作温度:-20~70℃
   适用范围:工业用水污水低浓度酸碱盐。

2、衬里材料:聚氨酯橡胶 PO
   耐腐蚀性能:有极好的耐磨性能,专用于强磨损性浆液,不耐腐。
   工作温度:-10~60℃
   适用范围:含固体颗粒的液体(水泥浆矿浆等)。

3、衬里材料:聚全氟乙丙烯 FEP
   耐腐蚀性能:1耐热耐腐蚀性与PTFE相当。2机械强度高,抗磨损性能好。3内表光滑,不易粘附沉淀物。4有很好的耐负压,抗真空作用。
   工作温度:-40~180℃
   适用范围:除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质。

4、衬里材料:聚四氟乙烯 PTFE
   耐腐蚀性能:几乎可以抵抗所有化学介质的腐蚀,抗磨损性能较差。
   工作温度:-40~180℃
   适用范围:不能用于负压管道及磨损性较强的流体。


夹持式电磁流量计电极的选择

夹持式电磁流量计电极选择示意图
应根据被测流体的腐蚀性来选择电极的材料,请查有关手册,对于特殊流体应作腐蚀性试验
1、材料:316L不锈钢(V)
   耐腐蚀性能:1适用于工业、生活用水,原水井水,城市污水等中性溶液;2弱腐蚀性酸、碱、盐介质如碳酸、醋酸等;

2、材料:哈氏合金C(HC)
   耐腐蚀性能:1适用于耐氧化性酸,如硝酸、混酸、铬酸与硫酸的混合物;2耐氧化性盐类或其它氧化剂环境的腐蚀如Fe、Cu;3对海水、碱溶液,氧化物溶液有               极好的耐腐蚀性;4不适用:盐酸;

3、材料:哈氏合金B(HB)
   耐腐蚀性能:1对于非氧化酸、碱、盐如硫酸、磷酸、氢氟酸有良好的腐蚀性;2不适用:硝酸;

4、材料:钛(Ti)
   耐腐蚀性能:耐海水,各种氯化物忽然次氯酸盐及多种氢氧化物的腐蚀;

5、材料:钽(Ta)
   耐腐蚀性能:除了氢氟酸外,几乎能耐一切化学介质的腐蚀。但价格昂贵;

6、材料:铂(Pt)
   耐腐蚀性能:适用所有的酸碱盐溶液(发烟硫酸及硝酸);

7、材料:碳化钨(W)
   耐腐蚀性能:具有优异的耐磨性能,专用于泥浆、纸浆等磨损性介质;


夹持式电磁流量计安装方式

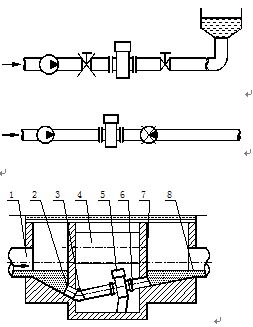

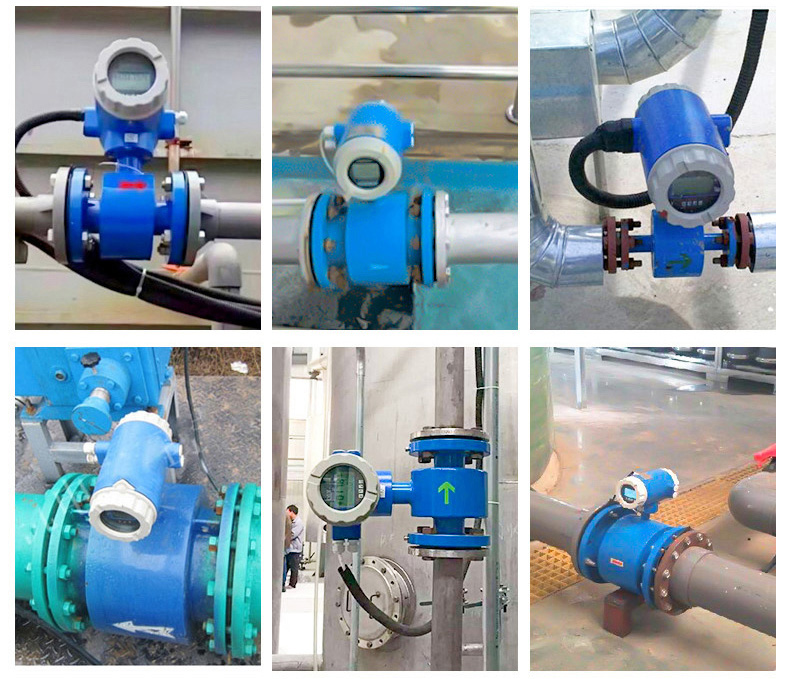

应安装在水平管道较低处和垂直向上处,避免安装在管道的最高点和垂直向下处。
夹持式电磁流量计安装示意图
夹持式电磁流量计安装示意图
