浓硫酸流量计

产品名称:浓硫酸流量计

产品型号:KM-LDE

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:浓硫酸流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的。

KM-LDE电磁流量计(浓硫酸流量计)由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μs/cm导电 液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸、强碱 等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理、水利建设、河流疏浚等领域的流量计量。


浓硫酸流量计原理与结构

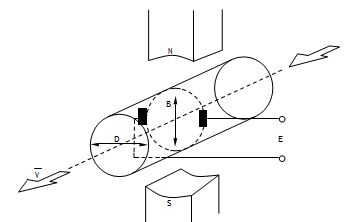

浓硫酸流量计工作原理图
根据法拉第电磁感应原理,在与测量管轴线和磁力线和垂直的管壁上安装了一对检测电极,当导电液体沿 测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成比例,其值为:
E=KBVD
式中:E-感应电势:
K-与磁场分布及轴向长度有关的系数。 B-磁感应强度;
V-导电液体平均流速;
D-电极间距:(测量管内直径)传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波及一系列的数字处理后,用带背光的点阵式液晶 显示瞬时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并没有RS-485等通讯接口。


浓硫酸流量计特点

◆ 测量管内无组件,压力损失为零,不易堵塞。
◆ 只要合理选用电极及衬里材料,即可达到耐腐蚀、耐磨损的要求。
◆ 测量结果与液体的压力、温度、密度、黏度、电导率(不小于最低电导率)等物理参数基本无关,不受环 境影响,所以测量精度高、工作稳定、可靠。
◆ 采用现代模拟信号转换技术和高性能超大规模集成芯片,对信号进行隔离、滤波、放大及数字处理。精确 显示测量结果。
◆ 具有测量值断电保护及过程报警功能,可对传感器内流体的流向进行设置,因而传感器安装不受液体流动 方向限制,可实现双向测流。
◆ 采用带背光点阵式双排流量显示器,同时显示瞬时流量、累积流量,并能显示工作状态,参数、计量单位 等。
电磁流量计的量程范围宽(最大流量/最小流量),正常适用范围20∶1,一般30∶1或更大。
◆ 仪表配置有多种输出功能、可与计算机、单元组合仪表配套,可完成打印、通讯和联网的要求。


浓硫酸流量计主要技术指标

1.介质电导率:>5μs/cm;
2.流速:0.3~12m/s;
3.量程:在可测量流速范围内,满量程可编程;
4.精度:测量示值±0.5%,±1%;
5.环境温度:-10℃~50℃;
6.介质温度:T1≤65℃,T1≤120℃,T3≤180℃;
7.工作压力:DN10~80;PN≤4Mpa;
   DN100~150;PN≤1.6Mpa;
   DN200~1000;PN≤1.0Mpa;
   DN1200~2000;PN≤0.6Mpa;
   DN2200;PN≤0.25Mpa;
以上各种口径如需更高压力,可以特殊订货;
8.电源:220VAC  50Hz(90~245VAC 50Hz);24VDC(20~36VDC);
9.功耗:6.5VA;
10.防护等级:标准型IP65特殊型IP67或IP68;
11.电极材质:316L,Hc,Hb,Ti,Ta;
12.衬里材质:1、氯丁橡胶;2、聚四氟乙烯;3、聚氯乙烯;
◆  被测流体必须具备一定的导电性,导电率>5μs/cm


浓硫酸流量计最大流量和最小流量必须符合下表中的数


浓硫酸流量计流量对照表
◆ 实际最高工作压力必须小于流量计的额定工作压力。
◆ 最高工作温度和最低工作温度必须符合流量计规定的温度要求。
◆ 确定是否有负压情况存在。


浓硫酸流量计的型号说明


浓硫酸流量计选型对照表


浓硫酸流量计电极材料及衬里材料的选择


浓硫酸流量计电极选择对照表
1、电极材料的选择
应根据被测介质的腐蚀性,由用户负责选定,对一般介质,可查有关防腐蚀手册,选定电极材料,对混酸 等成份复杂的介质,应做挂片试验。
电极材料的耐腐蚀性能
1、电极材料:含钼不锈钢 00Cr17Ni14Mo2(316L)
   耐腐蚀性能:对于硝酸,室温下<5%硫酸,沸腾的磷酸、蚁酸、碱溶液,在一定压力下的亚硫酸,海水,醋酸等介 质,有较强的耐腐蚀下,可广泛用于石油化               工、尿素、维尼纶等工业。海水、盐水、弱酸、弱碱
2、电极材料:哈氏合金B(HB)
   耐腐蚀性能:对沸点以下一切浓度的盐酸有良好的耐腐蚀性,也耐硫酸,磷酸,氢氟酸,有机酸等非氧化性酸, 碱,非氧化盐液的腐蚀。
3、电极材料:哈氏合金C(HC)
   耐腐蚀性能:能耐氧化性酸,如硝酸、混酸或铬酸与硫酸的混合物的腐蚀,也耐氧化性的盐类,如Fe+++,Cu++ak或 含其他氧化剂的腐蚀。如高于常温的次常温               的次氩酸盐溶液,海水的腐蚀。
4、电极材料:钛(Ti)
   耐腐蚀性能:能耐海水,各种氯化物和次氯化盐,氧化性酸(包括发烟、硝酸)、有机酸、碱等的腐蚀。有耐较纯 的还原性酸(如硫酸、盐酸)的腐蚀,但如               果酸中含有氟化
5、电极材料:钽(Ta)
   耐腐蚀性能:具有优良的耐腐蚀性,和玻璃很相似。除了氢氟酸、发烟硫酸、碱外、几乎能耐一切化学介质腐蚀。

2、衬里材料的选择
浓硫酸流量计衬里选择对照表
应根据被测介质的腐蚀性,磨损性及温度来选择。氯丁橡胶,可耐一般的弱酸、弱碱腐蚀,耐温65℃,氯 丁橡胶有耐磨性。聚四氟乙烯几乎能耐除热磷酸以外的强酸、碱腐蚀,介质温度可达180℃但不耐磨损。 3、常用衬里材料的性能及适用范围
1、衬里材料:聚四氟乙烯 PTEE
   主要性能:1、它是塑料中化学性能最稳定的一种材料,能耐沸腾的盐酸, 硫酸、硝酸和王水、能耐浓碱和各种有机溶剂 2、耐磨性和粘接性能差。
   适用范围:1、-40℃~+180℃ 2、酸、碱等强腐蚀性介质 3、卫生类介质 4、不适应于负压管道
2、衬里材料:氯丁橡胶 NEOPRENE
   主要性能:1、有极好的弹性、高强的扯断力、耐磨性能好 2、耐一般低浓度酸、碱盐介质的腐蚀不耐氧化性介质的腐蚀
   适用范围:1、<65℃ 2、测一般水、污水、泥浆、矿浆
3、衬里材料:聚全氟代乙丙烯 F46
   主要性能:化学性能最稳定的一种材料,可适用于已知任何有机溶剂或试剂 介质或在高温下也不受影响。
   适用范围:1、-40℃~180℃ 2、适用于强腐蚀性介质 3、卫生类介质
4、衬里材料:聚氯乙烯  PVC
   主要性能:适用于各种碱、盐、硫酸、硝酸等及它们的水溶液,不耐浓硫酸、发烟硫酸、醋烟硫酸、醋酐类,醚类、卤代烃芳胺。
   适用范围:1、-25℃~70℃ 2、测一般水、污水、泥浆、矿浆、煤浆 3、一般酸、碱、盐溶液
