卫生型液体流量计

卫生型液体流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LDE
  • 测量范围:0.028~205258m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN10~DN2200
  • 适用介质:污水、导电液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+200℃
  • 供电方式:220V 24V 锂电池
  • 订货号:MJYZNGNOC801
卫生型液体流量计产品概述
JKM-LDE电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成,主要分为两大类:一体型和分离型。
电磁流量计是基于法拉第电磁感应定律原理的流量仪表,用于测量封闭管道中导电液体和浆液的体积流量。它广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水、造纸、医药、食品等工农业部门的生产过程的流量测量和控制。
电磁流量计采用了新型的卫生型衬里材料和衬里工艺,符合食品行业的卫生要求,同时采用了不锈钢外壳及不锈钢卡箍连接,方便电磁流量计的快速拆卸、清洗,使电磁流量计在使用过程中不易被污染,可广泛应用于矿泉水、酱油、果酱、啤酒、果汁、米酒、牛奶等食品的生产制造过程及卫生、化工等领域。

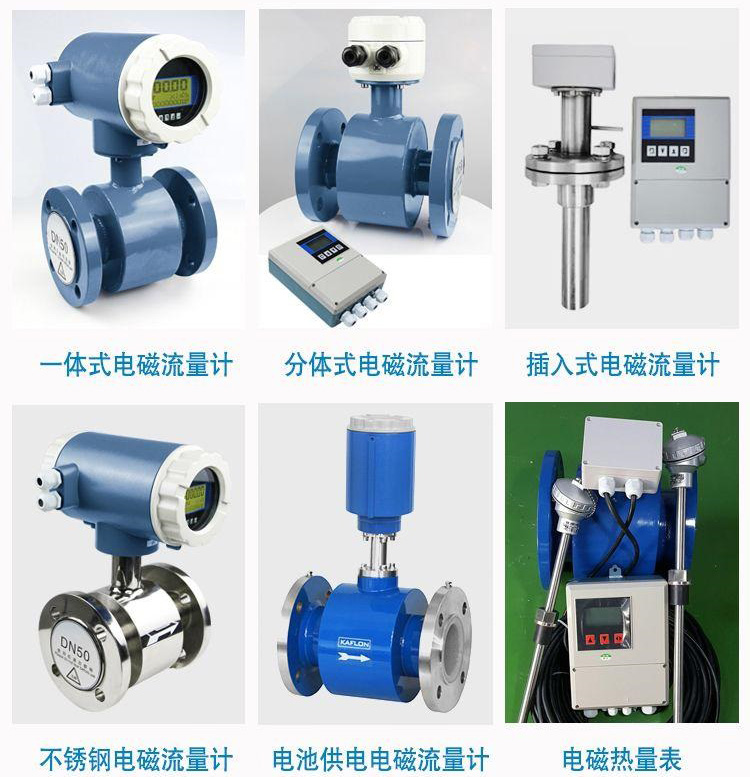

卫生型液体流量计产品分类图


卫生型液体流量计产品特点
独立性强,测量不受液体密度、粘度、温度压力和电导率等物理量变化的影响。
结构简单,故障率低,测量管内无活动及阻流部件,不堵塞、无压损。
适用范围广,量程比宽,适合导电液体,含有纤维、固体颗粒和悬浮物的液体。
安装要求低,直管段要求低(前5D后2D)。
工作稳定可靠,采用低频方波励磁,功耗小,零点稳定。
输出信号多样性,可输出与流速成正比例的线性模拟信号、数字信号及报警信号。



卫生型液体流量计工作原理
流量计测量原理是基于法拉第电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速   的乘积、电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流信号,用于流量的测量和控制。
卫生型液体流量计工作原理公式
式中: E---------为电极间的信号电压(v)
B---------磁通密度(T)
d---------测量管内径(m)
V--------平均流速(m/s)
K---------常数
由于K为常数,励磁电流是恒流的,故B也是常数,则由(1-1)式可知,体积流量Q与信号电压E成正比,即流速感应的信号电压E与体积流量Q成线性关系。因此,只要测量出E就可确定流量Q,这就是电磁流量计的基本工作原理。
由(1-1)式可知,被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或紊流)就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。

卫生型液体流量计工作原理图


卫生型液体流量计产品执行标准
产品性能符合电磁流量计行业标准JB/T9248-2008及JJG1033-2007要求。



卫生型液体流量计主要技术指标
口径:DN15~2400mm
介质:导电性液体
衬里:氯丁橡胶、聚氨酯橡胶、聚四氟乙烯、聚全氟乙丙烯
流速:≤15m/s
励磁方式:方波励磁
电极材料:不锈钢316L、哈氏合金C、哈氏合金B、钛、钽、铂铱
额定压力:0.6MPa、1.0MPa、1.6MPa、4.0MPa
介质温度:氯丁橡胶:-10~60℃            聚氨酯橡胶:-10~40℃
聚四氟乙烯(F4):-10~120℃     聚全氟乙丙烯(F46):-10~150℃
介质电导率:>5μs/cm
准确度等级:±1.0%   ±0.5%  ±0.2%
输出信号:4~20mA电流,脉冲频率,上下限报警
通讯:RS485/RS232(可选)
防护等级:IP65、IP67、IP68
防爆等级:ExdⅡCT3-CT6
电缆接口:M18*1.5
环境条件:环境温度:-10~50℃  相对湿度:5%~90%  环境电磁场:≤400A/m
供电电源:85~250VAC   20~36VDC    3.6V电池供电
卫生型液体流量计现场安装使用图

卫生型液体流量计仪表选型与安装
仪表的选型是仪表应用中非常重要的工作,据有关资料统计,仪表在实际应用中有2/3的故障是仪表的错误选型和错误安装造成的,请特别注意。具体注意事项如下:
被测流体名称和其化学性能。
最大流量、最小流量和常用流量。
推荐:常用流量应选择在1~3m/s流速段内,如果不符,请用户调整所选仪表的口径规格。
最高工作压力。
最高工作温度、最低工作温度。
被测流体必须具备一定的导电性,导电率≥5μs/cm。
最大流量和最小流量必须符合表2-1的数据。
实际最高工作压力必须小于流量计的额定工作压力(见传感器铭牌)。
最高工作温度和最低工作温度必须符合流量计规定的温度要求(见传感器铭牌)。
确定是否有负压情况存在。
电极和衬里材料的选择应满足流体介质的化学性能。
卫生型液体流量计安装方式图

卫生型液体流量计公称通径与流量范围
卫生型液体流量计公称通径与流量范围对照表



卫生型液体流量计电极材料的选择
卫生型液体流量计电极材料对照表



卫生型液体流量计衬里材料的选择
卫生型液体流量计衬里材料对照表



卫生型液体流量计接地环的选择
若与传感器连接的管道是绝缘性,则推荐使用接地环或接地电极,若被测介质是磨损的,应选择带颈衬里保护接地环。
聚四氟乙烯衬里的传感器,安装使用时建议配备接地环,其作用有二:一是保护衬里表面, 二是具有良好接地。
卫生型液体流量计接地环图
