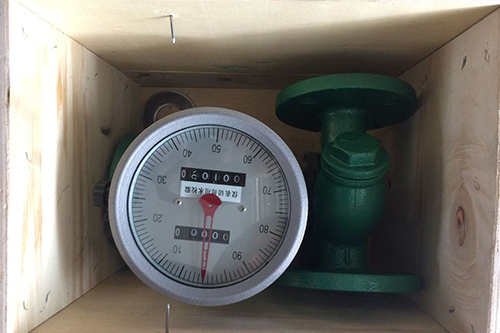

棕油流量计

产品名称:棕油流量计

产品型号:JKMLC型

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:棕油流量计具有精度高、可靠性好、使用寿命长、量程范围大、压力损失小、粘度适应性强、安装维修方便等优点。

棕油流量计概述


LC系列棕油流量计是一种容积式流量仪表,是由装有一对椭圆齿轮转子的计量室、密封联轴器(小口径流量计采用高灵敏度的磁性联轴器)和计数机构组成。该流量计用于计量在一定压力下密封管道中满管流体的流量。它具有精度高、可靠性好、使用寿命长、量程范围大、压力损失小、粘度适应性强、安装维修方便等优点。

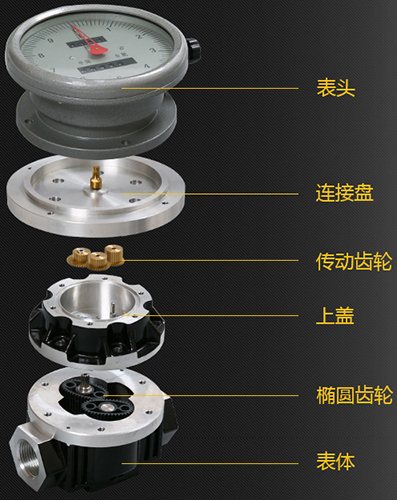

 棕油流量计结构图

棕油流量计产品特点


1、测量精度较高:0.2级与0.5级;
2、机构简单、坚固、运行可靠;
3、特别适合于测量粘度较高的介质,而且对被测量液体粘度的变化不敏感;
4、安装容易。流量计前后不需直管段,即使流量计靠近阀门、弯管、缩管、扩大管,也无需加装直管段。
5、广泛用于各种油品及对铸铁不腐蚀液体介质的计量
6、用于高压、低腐蚀性介质的计量
7、广泛用于有较强腐蚀性液体介质,如酸(硫酸流量计)、碱、盐及有机化合物等的计量
8、为了防止流量计的齿轮被杂质卡死,在流量计的上游必须安装过滤器
9、防爆等级:ExiaIICT6


棕油流量计的主要技术参数


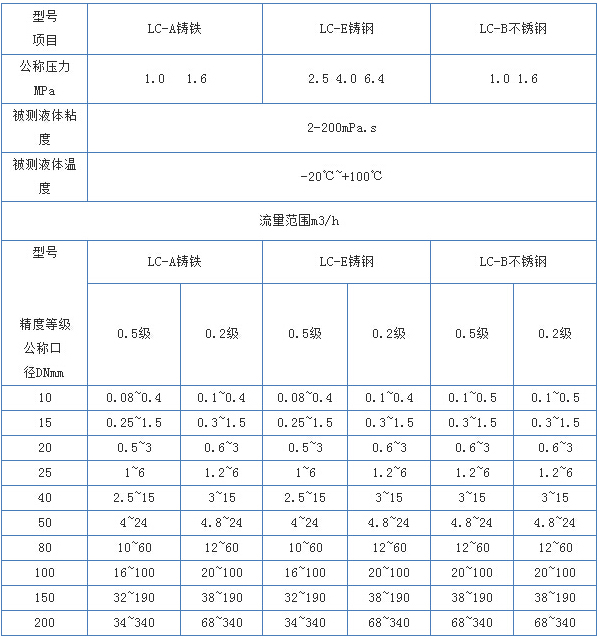

型号
项目
LC-A铸铁 LC-E铸钢 LC-B不锈钢
公称压力MPa 1.0   1.6 2.5 4.0 6.4 1.0 1.6
被测液体粘度 2-8mPa.s
被测液体温度 -20℃~+100℃
流量范围m3/h
型号
精度
    等级
公称口
径DNmm
0.2级 LC-E铸钢 LC-B不锈钢
0.5级 0.2级 0.5级 0.2级 0.5级 0.2级
10 0.08~0.4 0.1~0.4 0.08~0.4 0.1~0.4 0.1~0.5 0.1~0.5
15 0.25~1.5 0.3~1.5 0.25~1.5 0.3~1.5 0.3~1.5 0.3~1.5
20 0.5~3 0.6~3 0.5~3 0.6~3 0.6~3 0.6~3
25 1~6 1.2~6 1~6 1.2~6 1.2~6 1.2~6
40 2.5~15 3~15 2.5~15 3~15 3~15 3~15
50 4~24 4.8~24 4~24 4.8~24 4.8~24 4.8~24
80 10~60 12~60 10~60 12~60 12~60 12~60
100 16~100 20~100 16~100 20~100 20~100 20~100
150 32~190 38~190 32~190 38~190 38~190 38~190
200 34~340 68~340 34~340 68~340 68~340 68~340


棕油流量计的工作原理


LC系列棕油流量计由流量变送器和计数机构组成,变送器的主要部分是由计量腔、装在计量腔内一对椭圆齿轮转子和密封联轴器组成。计数机构则包含减速机构、精度调节机构和字轮显示器。转子与计量腔组成若干己知体积的空腔作为计量单位。一对椭圆齿轮转子由同步齿轮保持适当的位置关系,在油流量计进出口处的压差下推动转动,并不断地将进口液体经空腔计量后送至出口。密封联轴器将椭圆齿轮旋转的总数,以及旋转的快慢传递给计数机构,机械式计数机构有指针显示和字轮累积。电子式计数机构对流量计转子的旋转信号传递给传感器而产生相应的电信号进行处理,并在显示屏上显示出液体的瞬时流量和累计流量。

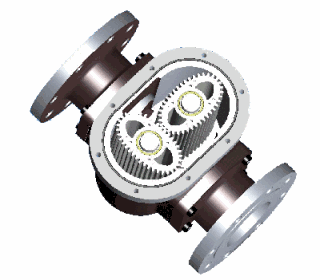

 棕油流量计的工作原理图

棕油流量计选型说明


1 2 3 4 5 6 7 7 8 9 10 11
基本
型号
公称
通径








显示形式 输出信号 批控形式 材料组别 接口形式 外供电源 内容含义
                      棕油流量计系列
  1/8”                   1/8”--20”选择一种或以mm
  0.1                 准确度0.1级(或0.2、0.5)
    S1               公称压力0.6M.Pa
  S2               公称压力1.0M.Pa
S3               公称压力2.5M.Pa
S4               公称压力4.0M.Pa
S5               公称压力6.3M.Pa
S6               公称压力6.3M.Pa
S7               公称压力10M.Pa
S8               公称压力15M.Pa
  M1             测量介质温度:-40—+60℃
  M2             测量介质温度:-10—+80℃
M3             测量介质温度:-10—+200℃
M4             测量介质温度:-10—+300℃
  N           现场无显示
  T           现场显示累积流量
I           现场显示瞬时流量
L           现场显示单次流量(回零计数)
Y           现场大字码回零计数器
P           脉冲输出
  4         4-20mA输出
H         4-20ma+HART协议
V         1-5V输出
3         232通讯协议
8         485通讯协议
M         MODBUS协议
  C1       机械批控器
  C2       电子批控器
    F1     F1—F53见零部件材料组合表
  J1   NPT 美国推拔管螺纹
J2   SPT英国标准管螺纹
J3   中国标准法兰
J4   NIST美国标准法兰
  V 按5V、12V、24V、36V等填写


棕油流量计的安装与使用


1、安装
(1)棕油流量计在安装前应清洁管道。若液体内含有固体颗粒,则必须在管道上游加装过滤器;若含气体应安装排气装置。
(2)棕油流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时,应使流量计的椭圆齿轮转动轴与地面平行。
2、使用
(1)按照要求正确安装后的棕油流量计,使用时即可保证足够的精度,通常累计值的精度可达0.5级,是一种较为准确的流量计量仪表。但是,如果使用时被测介质的流量过小,仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。因此,不同型号规格的棕油流量计对最小使用流量有一允许值,只有当实际被测流量大于该下限流量允许值时,测量精度才能得到保证。
(2)使用棕油流量计要注意被测介质的温度不能过高,否则不仅会增加测量误差,而且有使齿轮发生卡死的可能。为此,棕油流量计在仪表所规定的使用温度范围内使用。
长期使用后的棕油流量计,其内部的齿轮会被腐蚀和磨损,从而影响测量精度。因此,要经常注意观察,并定期拆下进行检查,若条件允许最好定期进行标定。
棕油流量计的安装注意事项
棕油流量计在安装前应清洁管道.若液体内含有固体颗粒,则必须在管道上游加装过滤器;若含气体应安装排气装置。棕油流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时,应使流量计的椭圆齿轮转动轴与地面平行。
按照要求正确安装后的棕油流量计,使用时即可保证足够的精度,通常累计值的精度可达0.5级,是一种较为准确的流量计量仪表。但是,如果使用时被测介质的流量过小,仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。因此,不同型号规格的棕油流量计对最小使用流量有一允许值,只有当实际被测流量大于该下限流量允许值时,测量精度才能得到保证。其次,使用棕油流量计要注意被测介质的温度不能过高,否则不仅会增加测量误差,而且有使齿轮发生卡死的可能。为此,棕油流量计在仪表所规定的使用温度范围内使用。长期使用后的棕油流量计,其内部的齿轮会被腐蚀和磨损,从而影响测量精度。因此,要经常注意观察,并定期拆下进行检查,若条件允许最好定期进行标定。

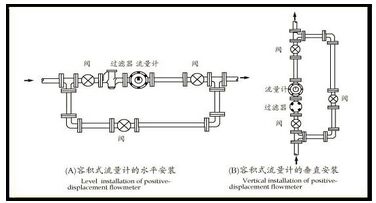

棕油流量计安装注意事项
棕油流量计安装注意事项

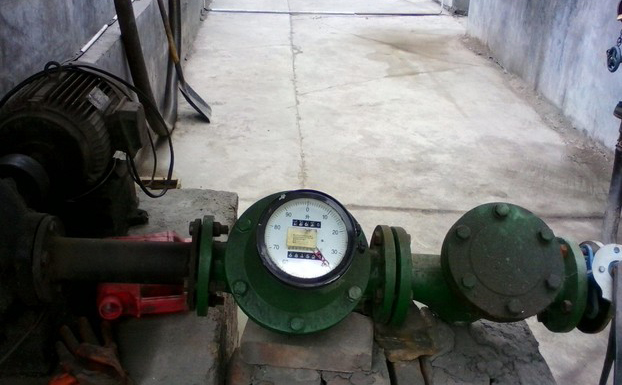

棕油流量计工作现场图
