油脂流量计

油脂流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LC
  • 测量范围:0.04-1000m³/h
  • 精度等级:0.5%
  • 公称通径:DN10-DN200
  • 适用介质:柴油 原油 工业油
  • 工作压力:1.6-6.3Mpa
  • 工作温度:-10-100℃
  • 供电方式:24VDC
  • 订货号:ANNHSVHKV352
油脂流量计产品概述
LC系列椭圆齿轮流量计是用于对管道中液体流且进行连续测量的高精度流量仪表,椭圆齿轮流量计具有量程大、压损小、适应性强等优点。
LC系列椭圆齿轮流量计可选用机械显示表头和电子显示表头两种计数机构,显示表头具有显示累积流量、瞬时流量及回零功能,并可实现现场显示和远传控制。对于不同的测量介质(酸、碱、有机液、油品等),流量计由不同的材质制成来测量。
根据计量介质不同LC系列椭圆齿轮流量计分为铸铁铸钢型、铸铁铸钢高温型、铸铁铸钢高粘型、不锈钢食品型,可广泛应用于石油、化工、轻工、冶金、食品、医药卫生、商业等部门管道液体的准确计量。
油脂流量计分类


油脂流量计产品特点
1、椭圆齿轮流量计测量与流体的流动状态无关,这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。
2、粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此测量介质的粘皮愈大,泄漏误差愈小,对测量愈有利。
3、椭圆齿轮流量计计量精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死,以致无法测量流量)。如果被测液体介质中夹杂有气体时,也会引起测量误差。


油脂流量计的主要技术参数
口径从10~150mm;
外壳材质有多种供选择:铝、不锈钢及中高压不锈钢、PPS、青铜等;
轴承材质有多种供选择:陶瓷、青铜、哈氏合金、碳化物、PPS、不锈钢等;
轴的材质:316不锈钢;
O形环的材质有VITON、氟橡胶、不锈钢、特氟隆供选择;
量程比10:1,最大可达50:1;
精度为±1%和±0.5%两种,重复性±0.03%;
安装时直管段要求:5D+3D,需加装过滤器;
粘度最高可达1,000 000CP;
压力等级最高可达551bar;
耐温等级最高可达-10~60℃;


油脂流量计的结构及工作原理
1、结构
LC系列椭圆齿轮流量计由流量变送器和计数机构组成,变送器与计数机构之间加装散热器,则构成高温型流量计。
1、计数器;2发信器;3、精度调节器(DN50以上使用);4、密封联轴器;5、前盖;6、盖板;7、椭圆齿轮;8、壳体;9、后盖。
油脂流量计结构图
2、原理

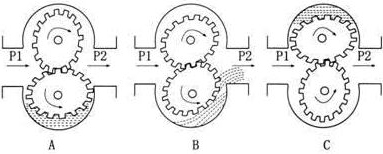

测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成,椭圆齿轮在被测介质的压差△p=pl-p2的作用下,产生作用力矩使其转动。在(a)所示位置时,由于P1>P2,在P1和P2的作用下所产生的合力矩使轮A产生顺时针方向转动,把轮A和壳体间的半月形容积内的介质排至出口,并带动轮B作逆时针方向转动,这时A为主动轮,B为从动轮,在(b)上所示为中间位置,A和B均为主动轮;而在(c)上所示位置,P1和P2作用在A轮上的合力矩为零,作用在B轮上的合力矩使B轮作逆时针方向转动,并把已吸入半月形容积内的介质排至出口,这时B为主动轮,A为从动轮,与(a)上所示情况刚好相反。如此往复循环,轮A和轮B互相交替地由一个带动另一个转动,将被测介质以半月形容积为单位一次一次地由进口排至出口。显然,图上(a)、(b)、(c)所示,仅仅表示椭圆齿轮转动了1/4周的情况,而其所排出的被测介质为一个半月形容积。所以,椭圆齿轮每转一周所排比的被测介质量为半月形容积的4倍,则通过齿轮流量计的体积流量Q为:Q=4nυ0

式中:n--椭圆齿轮的旋转频率(转/秒);υ0--半月形部分的容积(贝).

油脂流量计工作原理图
这样,在齿轮流量计的半月形容积υ0一定的条件下,只要测出椭圆齿轮的旋转速度n,便可知道被测介质的流量。

油脂流量计流量范围表
油脂流量计流量范围对照表


油脂流量计的安装注意事项
1、安装前应彻底清洗管道,并在流量计前安装过滤器,以防止杂物进入流量计。被测液体含有气体时,应安装空气分离器。
2、应注意必须把流量计的椭圆齿轮轴安成水平位置,即表盘与地平面垂直。调节流量和启动,关闭的阀门应分别安装在流量计的进出口端。
3、流量计壳体上箭头指向应与被安装管道的液体流动方向一致。
4、连续流程的管道,安装流量计的水平管道应装有旁路阀,以便定时清洗、检修。在垂直管道上流量计,应装在旁路管道中以防止杂物落入仪表内。
5、流量计在正确安装的条件下,为便于读数,可根据需要将计数器旋转180°或90°安装要求见
油脂流量计安装注意事项

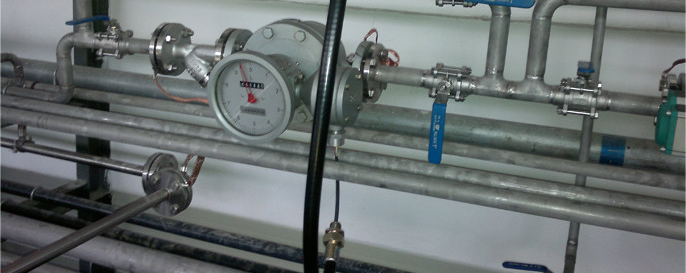

油脂流量计工作现场图
