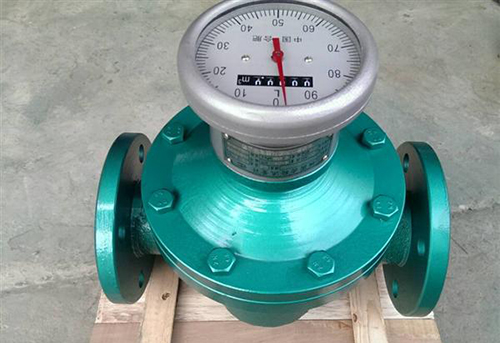

船用油流量计

产品名称:船用油流量计

产品型号:JKMLC型

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:船用油流量计是用来测量液体流量的精密仪表。系直读累积式仪表,是计量流经管道内液体流量总和的容积式流量计。

船用油流量计产品概述

船用油流量计是用来测量液体流量的精密仪表。系直读累积式仪表,是计量流经管道内液体流量总和的容积式流量计。船用油流量计可选用机械显示表头和电子显示表头两种计数机构,显示表头具有显示累积流量、瞬时流量及回零功能,可实现现场显示和远传控制。对于不同的测量介质酸、碱、有机液、油品、食品等,流量计可以选用不同的材料铸钢、不锈钢和316制造,适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。带发讯功能的流量计能与本公司的流量积算仪等仪表配套,便于集中检测,输出标准信号,作自动控制和数据处理等用,并可直接与计算机联网。


船用油流量计产品特点

测量精度高、流量范围宽、重复性好;
螺旋转子转动均匀、震动小、寿命长;
对被测液体的粘度变化不敏感,尤其适合于粘度较高液体(液体流量计)的测量;
结构简单,外形尺寸小,重量轻;
安装容易,表前不需安装直管段;


船用油流量计的主要技术参数

表头显示:指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出
仪表型号:LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示
测量介质:液体、各种油品
口径规格:10---200
流量测量范围:0.04-340 m3/h
测量精度:0.5级 0.2级
被测介质温度:-20℃-100℃ ,最高+200℃
工作压力:1.6MPa 2.5MPa 6.4MPa
输出信号:脉冲、4--20mA、RS485
通讯类型:RS485
电源:DC12V ---DC24V
安装方式:法兰连接、螺纹连接
防爆等级:ExiaIIBT4
防护等级:IP65


船用油流量计的结构及工作原理

1、结构
LC系列船用油流量计由流量变送器和计数机构组成,变送器与计数机构之间加装散热器,则构成高温型流量计。
1、计数器;2发信器;3、精度调节器(DN50以上使用);4、密封联轴器;5、前盖;6、盖板;7、椭圆齿轮;8、壳体;9、后盖。
船用油流量计结构图
2、原理
测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成,椭圆齿轮在被测介质的压差△p=pl-p2的作用下,产生作用力矩使其转动。在(a)所示位置时,由于P1>P2,在P1和P2的作用下所产生的合力矩使轮A产生顺时针方向转动,把轮A和壳体间的半月形容积内的介质排至出口,并带动轮B作逆时针方向转动,这时A为主动轮,B为从动轮,在(b)上所示为中间位置,A和B均为主动轮;而在(c)上所示位置,P1和P2作用在A轮上的合力矩为零,作用在B轮上的合力矩使B轮作逆时针方向转动,并把已吸入半月形容积内的介质排至出口,这时B为主动轮,A为从动轮,与(a)上所示情况刚好相反。如此往复循环,轮A和轮B互相交替地由一个带动另一个转动,将被测介质以半月形容积为单位一次一次地由进口排至出口。显然,图上(a)、(b)、(c)所示,仅仅表示椭圆齿轮转动了1/4周的情况,而其所排出的被测介质为一个半月形容积。所以,椭圆齿轮每转一周所排比的被测介质量为半月形容积的4倍,则通过齿轮流量计的体积流量Q为:Q=4nυ0
式中:n——椭圆齿轮的旋转频率(转/秒);υ0——半月形部分的容积(贝).
这样,在齿轮流量计的半月形容积υ0一定的条件下,只要测出椭圆齿轮的旋转速度n,便可知道被测介质的流量。
船用油流量计工作原理图

船用油流量计选型


1 2 3 4 5 6 7 7 8 9 10 11
基本
型号
公称
通径








显示形式 输出信号 批控形式 材料组别 接口形式 外供电源 内容含义
                      椭圆齿轮流量计系列
  1/8”                   1/8”--20”选择一种或以mm
  0.1                 准确度0.1级(或0.2、0.5)
    S1               公称压力0.6M.Pa
  S2               公称压力1.0M.Pa
S3               公称压力2.5M.Pa
S4               公称压力4.0M.Pa
S5               公称压力6.3M.Pa
S6               公称压力6.3M.Pa
S7               公称压力10M.Pa
S8               公称压力15M.Pa
  M1             测量介质温度:-40—+60℃
  M2             测量介质温度:-10—+80℃
M3             测量介质温度:-10—+200℃
M4             测量介质温度:-10—+300℃
  N           现场无显示
  T           现场显示累积流量
I           现场显示瞬时流量
L           现场显示单次流量(回零计数)
Y           现场大字码回零计数器
P           脉冲输出
  4         4-20mA输出
H         4-20ma+HART协议
V         1-5V输出
3         232通讯协议
8         485通讯协议
M         MODBUS协议
  C1       机械批控器
  C2       电子批控器
    F1     F1—F53见零部件材料组合表
  J1   NPT 美国推拔管螺纹
J2   SPT英国标准管螺纹
J3   中国标准法兰
J4   NIST美国标准法兰
  V 按5V、12V、24V、36V等填写

船用油流量计的安装注意事项

1、安装前应彻底清洗管道,并在流量计前安装过滤器,以防止杂物进入流量计。被测液体含有气体时,应安装空气分离器。

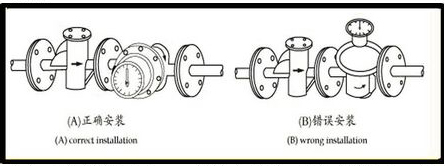

2、应注意必须把流量计的椭圆齿轮轴安成水平位置,即表盘与地平面垂直。调节流量和启动,关闭的阀门应分别安装在流量计的进出口端。
3、船用油流量计壳体上箭头指向应与被安装管道的液体流动方向一致。
4、连续流程的管道,安装流量计的水平管道应装有旁路阀,以便定时清洗、检修。在垂直管道上流量计,应装在旁路管道中以防止杂物落入仪表内。
5、船用油流量计在正确安装的条件下,为便于读数,可根据需要将计数器旋转180°或90°安装要求见
船用油流量计安装
船用油流量计安装注意

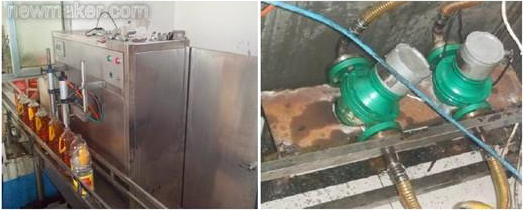

船用油流量计工作现场
