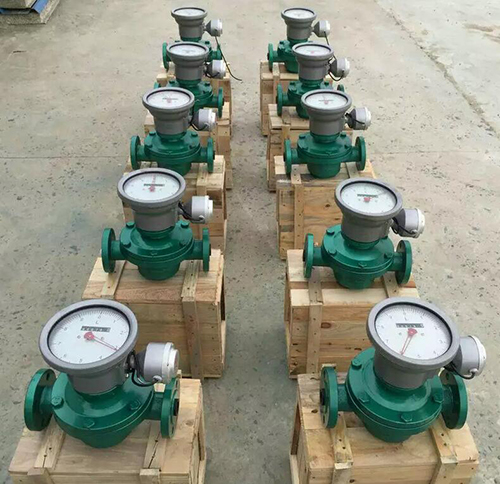

齿轮型柴油流量计

椭圆齿轮流量计是用来测量液体流量的精密仪表。系直读累积式仪表，是计量流经管道内液体流量总和的容积式流量计。椭圆齿轮流量计可选用机械显示表头和电子显示表头两种计数机构，显示表头具有显示累积流量、瞬时流量及回零功能，可实现现场显示和远传控制。对于不同的测量介质酸、碱、有机液、油品（油流量计）、食品等，流量计可以选用不同的材料铸钢、不锈钢和316制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。带发讯功能的流量计能与本公司的流量积算仪等仪表配套，便于集中检测，输出标准信号，作自动控制和数据处理等用，并可直接与计算机联网。

1、椭圆齿轮流量计测量与流体的流动状态无关，这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。

2、粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此测量介质的粘皮愈大，泄漏误差愈小，对测量愈有利。

3、椭圆齿轮流量计计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。如果被测液体介质中夹杂有气体时，也会引起测量误差。

表头显示：指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出

仪表型号：LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示

测量介质：液体、各种油品

口径规格：10---200

流量测量范围：0.04-340 m3/h

测量精度：0.5级 0.2级

被测介质温度：-20℃-100℃ ，最高+200℃

工作压力：1.6MPa 2.5MPa 6.4MPa

输出信号：脉冲、4--20mA、RS485

通讯类型：RS485

电源：DC12V ---DC24V

安装方式：法兰连接、螺纹连接

防爆等级：ExiaIIBT4

防护等级：IP65

LC系列椭圆齿轮流量计由流量变送器和计数机构组成，变送器的主要部分是由计量腔、装在计量腔内一对椭圆齿轮转子和密封联轴器组成。计数机构则包含减速机构、精度调节机构和字轮显示器。转子与计量腔组成若干己知体积的空腔作为计量单位。一对椭圆齿轮转子由同步齿轮保持适当的位置关系，在流量计进出口处的压差下推动转动，并不断地将进口液体经空腔计量后送至出口。密封联轴器将椭圆齿轮旋转的总数，以及旋转的快慢传递给计数机构，机械式计数机构有指针显示和字轮累积。电子式计数机构对流量计转子的旋转信号传递给传感器而产生相应的电信号进行处理，并在显示屏上显示出液体的瞬时流量和累计流量。

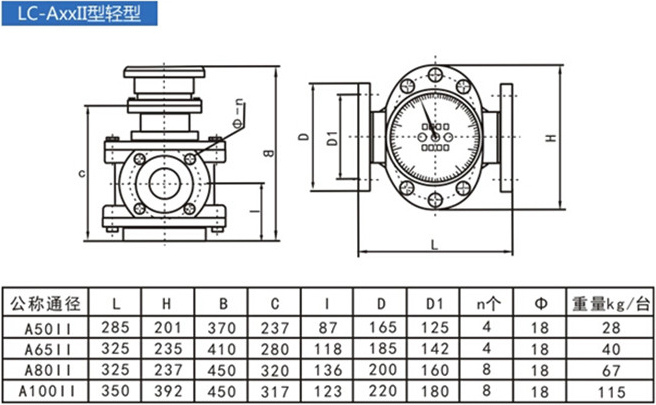

齿轮型柴油流量计外形尺寸图

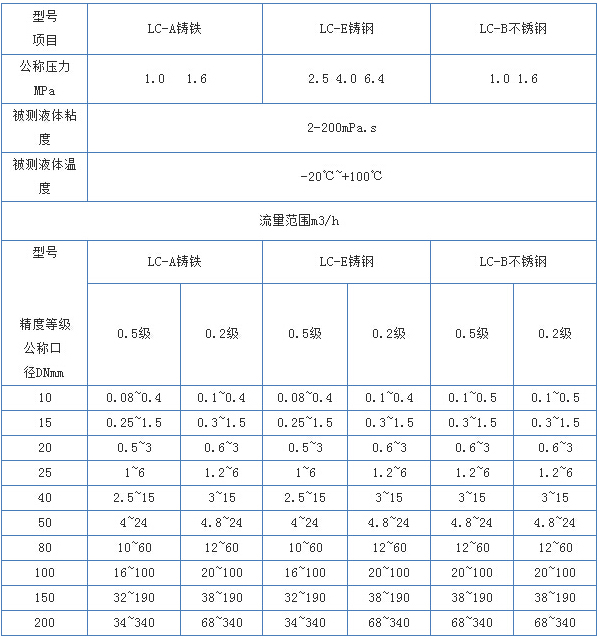

齿轮型柴油流量计流量范围表

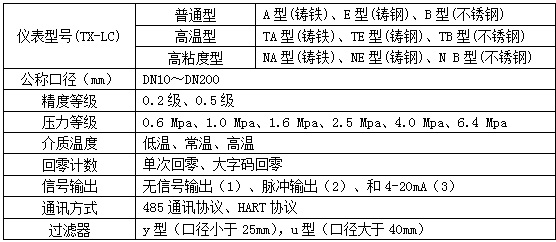

齿轮型柴油流量计选型说明


齿轮型柴油流量计的安装与使用
1、安装
（1）椭圆齿轮流量计在安装前应清洁管道。若液体内含有固体颗粒，则必须在管道上游加装过滤器；若含气体应安装排气装置。
（2）椭圆齿轮流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使流量计的椭圆齿轮转动轴与地面平行。
2、使用
（1）按照要求正确安装后的椭圆齿轮流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的流量计量仪表。但是，如果使用时被测介质的流量过小，仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的椭圆齿轮流量计对最小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。
（2）使用椭圆齿轮流量计要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，椭圆齿轮流量计在仪表所规定的使用温度范围内使用。
长期使用后的椭圆齿轮流量计，其内部的齿轮会被腐蚀和磨损，从而影响测量精度。因此，要经常注意观察，并定期拆下进行检查，若条件允许最好定期进行标定。
