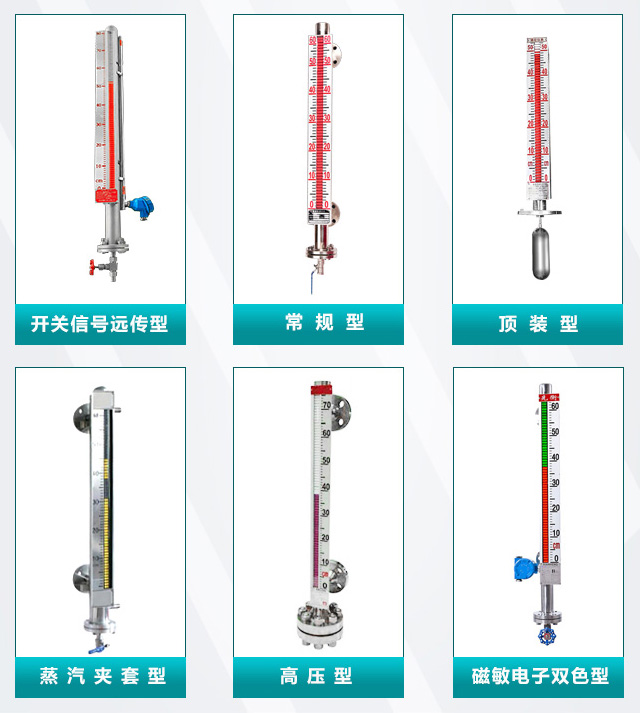

蒸汽夹套磁翻板液位计

产品名称:蒸汽夹套磁翻板液位计

产品型号:JKM-UHZ

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:蒸汽夹套磁翻板液位计是根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降。

蒸汽夹套磁翻板液位计是根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降(见图一)。浮子内的永久磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°;当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。精密的红白磁性翻柱,普通型(常温)采用塑料树脂;高温型采用精密氧化铝陶瓷烧结工艺,铠入高温永久磁钢耐温可达520℃。

蒸汽夹套磁翻板液位计选型
蒸汽夹套磁翻板液位计适合溶器内液体介质的液位、界位测量。除现场指示还可配远传变送器、报警(控制开关),检测功能齐全。指示新颖,读数直观、醒目,观察指示器的方向可根据用户需要改变角度。测量范围大,不受储槽高度限制,指示机构与被测介质完全隔离,因而密封性好,可靠性高,使用安全。结构简单,安装方便,维护费用低。

UFZ-02□□□

蒸汽夹套磁翻板液位计



O

盲板法兰,不配排污阀

L

液位计底部配排污阀



G

BK-1Ex三磁驱动液位开关

GH

BK-1Ex高温型四磁液位开关



控制点数(液位开关数量)



R

LB型变送器,输出信号4~20mA 两线制

R1

LB型变送器,HART通讯,输出信号4~20mA 两线制

R2

AT200磁致伸缩液位变送器,输出两线制4~20mA

R3

AT201磁致伸缩液位变送器,输出三线制4~20mA

R4

AT202高温型磁致伸缩液位变送器,两线4~20mA

R5

AT203高温型磁致伸缩液位变送器,输出三线制4~20mA



D

隔爆型 ExdⅡBT4~T6 ExdⅡCT4~T6

E

本安型 ExibⅡCT4~T6

EF

本安型带安全隔离栅

W

加宽型磁翻柱面板



J1

活动式加热夹套

J2

套管型加热夹套

J3

盘管型伴热装置

J4

深度真空绝热保温夹套

J5

深度真空绝热保温夹套&复合式加热夹套

J6

自限温电热带伴热装置



□□□□

安装高度mm(侧-侧安装无此项)



□□□□

测量范围(M)



□□□□

介质密度kg/m3



□□□

标称压力 Mpa/LB



UFZ-02C10

L

G

2

R

D

J1

1500

1200

810

20

选型举例

UHZ-517C10型磁翻柱液位计;底部配排污阀;配两只BK-1/Ex三磁驱动开关;配隔爆型LB变送器;配活动式加热夹套;安装高度1500mm;测量范围1200mm;介质密度810kg/m3;标称压力为20Mpa/LB





蒸汽夹套磁翻板液位计基本技术参数

测量范围:200…….~15000㎜(超过6000mm的或运输条件不允许超过长度的液位计可采购分段制造)

显示精度:±10mm;

介质压力:1.0、2.5MPa;(我公司最高压力可做25Mpa, 详见高温高压型仪表)

介质温度:-20~150℃;

介质密度:≥.0.5g/cm3;

介质密度差:≥.0.15g/cm3(测量界位)

介质粘度: ≤0.4Pa**8226;S;

过程连接:旁路侧面安装快装卡箍及焊接端头,,DN20-DN25

旁路管顶部:快装卡箍及焊接堵头,可加装自动清洗接头

旁路管底部:快装卡箍及快装90度弯头

接液材质:旁路管:1Cr18Ni9Ti 、 304 316、316L等

浮子: 1Cr18Ni9Ti 、 304 316、316L、钛等

(按介质化学性质及使用温度压力选择);

浮子材质:1Cr18Ni9Ti、304SS、316SS、316L、钛等。


蒸汽夹套磁翻板液位计产品购买须知

1类型 □就地显示 □ 输出4-20mA □ 上、下限报警(开关形式: 常开或常闭、保持型、防爆型 )

2、输出4-20mA及上、下限报警 □ HART 协议 □ RS485总线

3、工作温度 □ -20~80℃ □ -20~150℃ (我公司最高可做450℃,为国内最优产品,详见高温液位计)

4、测量范围 □ L= ㎜(按客户要求:200…….~15000㎜)

5、测量介质 □ (按客户要求)

6、介质密度 □ g/cm3(按客户提供:≥.0.5g/cm3)

7、工作压力 □ ≤1.0Mpa □ ≤1.60Mpa □ ≤2.5Mpa □ 其它 Mpa (我公司最高可做到25 Mpa )

8、过程连接 □ DN20 PN1.0 □ DN25 PN1.0 □ 其它:DN PN (按客户要求)

9、其它要求 □ 防爆(隔爆型) □ 夹套 (蒸汽夹套、水循环夹套、真空夹套、电夹套) □ 其它


蒸汽夹套磁翻板液位计选型表

JKM-UHZ

  磁翻板液位计


0-侧侧安装

测量型式



1-顶部安装



2-底部安装



3-侧顶安装



4-侧底安装



0-双面板

显示方式



1-单面板



2-单带夜光型



3-LED显示型



0-无远传变送器

远传输出



1-普通型捆绑式远传(4-20mA)



2-高温型捆绑式远传(4-20mA)



0-普通型

防爆形式



G-隔爆型



Z-本安型



F-配安全栅



0-无报警

报警形式



S-上报警(闭)



X-下报警(开)



K-上、下报警



A-321

材质选型



B-304



C-316L



D-RPP



E-UPVC



F-304内衬PTFE



0-≤1.0MPa

工作压力



1-≤1.6MPa



2-≤2.5MPa



3-≤4.0MPa



4-≤6.4MPa



5-≤10.0MPa



A-≤60

工作温度



B-≤100



C-≤120



D-≤180



E-≤250



F-≤350



G-≤450



0-DN10(适用于侧装)

安装法兰



1-DN15(适用于侧装)



2-DN20(适用于侧装)



3-DN25(适用于侧装)



4-DN32(适用于侧装)



5-DN80(适用于顶装)



6-DN100(适用于顶装)



7-DN100(适用于顶装)



A-无排污阀

排污排气选型



B-排污阀



C-排气阀



D-带排污和排气阀



V-真空夹套型(防霜型)

特殊要求



W-蒸汽夹套型



X-电伴热型



-□□□□

中心距、深度



-□□

介质密度ρ(g/c)

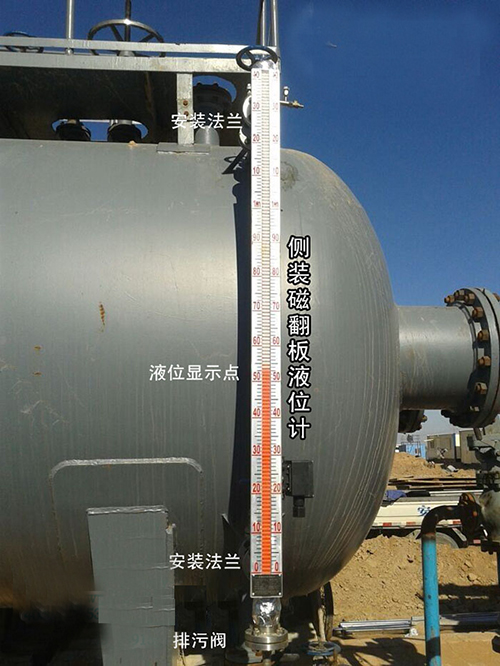

蒸汽夹套磁翻板液位计工作现场图
