侧装磁翻板液位计

产品名称:侧装磁翻板液位计

产品型号:KM-UHZ

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:侧装磁翻板液位计被测介质与指示结构完全隔离,密封性能好,防泄露、适应高压、 高温、腐蚀条件下的液位测量,可靠性高。

侧装磁翻板液位计产品概述
侧装磁翻板液位计仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封,防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板(管)液位计指示清晰度差、易破裂等缺陷,且全过程测量无盲区,显示清晰、测量范围大。侧装磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE(聚四氟乙烯)、PVC、PP等材料及进口元件,具有优秀的可靠性和抗腐蚀性。

侧装磁翻板液位计工作原理
侧装磁翻板液位计(也可称为磁性浮子液位计)根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。
二相邻指示板轴向间距离为10mm,因此,液位指示误差为±10mm。
侧装磁翻板液位计结构原理图

侧装磁翻板液位计产品特点
1、适用范围广、安装形式多样,适合任何介质的液位、界面的测量。
2、被测介质与指示结构完全隔离,密封性能好,防泄露、适应高压、 高温、腐蚀条件下的液位测量,可靠性高。
3、集现场指示、远传变送、报警控制开关于一体且可自由调整,功能齐全  双色指示带夜光、连续直观、醒目、测量范围大,观察方向可任意改变。
4、耐振动性能好,能适应液位波动大的情况下工作  结构简单,安装方便,维护费用低。
5、带精美的磁钢校正器,现场随意校调技术参数。

侧装磁翻板液位计技术参数
1、测量范围:300~12500mm
2、精确度:指示±10mm
3、测量原理:浮力原理、磁耦合传感技术
4、测量介质:各种液体及腐蚀、易燃易爆液体介质
5、输出形式:现场显示、报警、变送器输出
6、工作压力:≤6.3Mpa
7、介质温度:≤450℃
8、介质密度:≥0.45g/cm3
9、介质粘度:≤0.15pa·s
10、防爆等级:Exd Ⅱ BT6.ExiacT6
11、防护等级:IP66
12、材质:各种牌号不锈钢、PVC等
13、连接方式:法兰DN20、DN25(松套)
14、安装方式:侧装、顶装

侧装磁翻板液位计产品分类
侧装磁翻板液位计产品分类图

侧装磁翻板液位计的正确组装使用及维护
1、侧装远传磁翻板液位计本体周围不容许有导磁物质接近,禁用铁丝固定,否则会影响侧装磁翻板液位计的正常工作;
2、如用户自行采用伴热管路时,必须选用非导磁材料,如紫铜管等。伴热温度根据介质情况确定;
3、侧装磁翻板液位计安装必须垂直,侧装磁翻板液位计与容器引管间应装有球阀,便于检修和清洗;
4、介质内不应含有固体杂质或磁性物质,以免对浮子造成卡阻;
5、使用前应先用校正磁钢将零位以下的小球置成红色,其它球置成白色;
6、打开底法兰,装入磁性浮子(注意:重端带磁性一端向上,不能倒装。);
8、应根据介质情况,不定期清洗主导管清除杂质;
9、对超过一定长度(普通型>3米、防腐型>2米)的液位计,需增加中间加固法兰或耳攀作固定支撑,以增加强度和克服自身重量;
10、侧装磁翻板液位计的安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性;
11、当配有远传配套仪表时需做到如下几条:
(1)、应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);
(2)、远传配套仪表上感应面应面向和紧贴主导管;
(3)、远传配套仪表零位应与液位计零位指示处在同一水平线上;
(4)、远传配套仪表与显示仪表或工控机之间的连线最好单独穿保护管敷设或用屏蔽二芯电缆敷设;
(5)、接线盒进线孔敷设后,要求密封良好,以免雨水、潮气等侵入而使远传配套仪表不能正常工作,接线盒在检修或调试完成后应及时盖上。

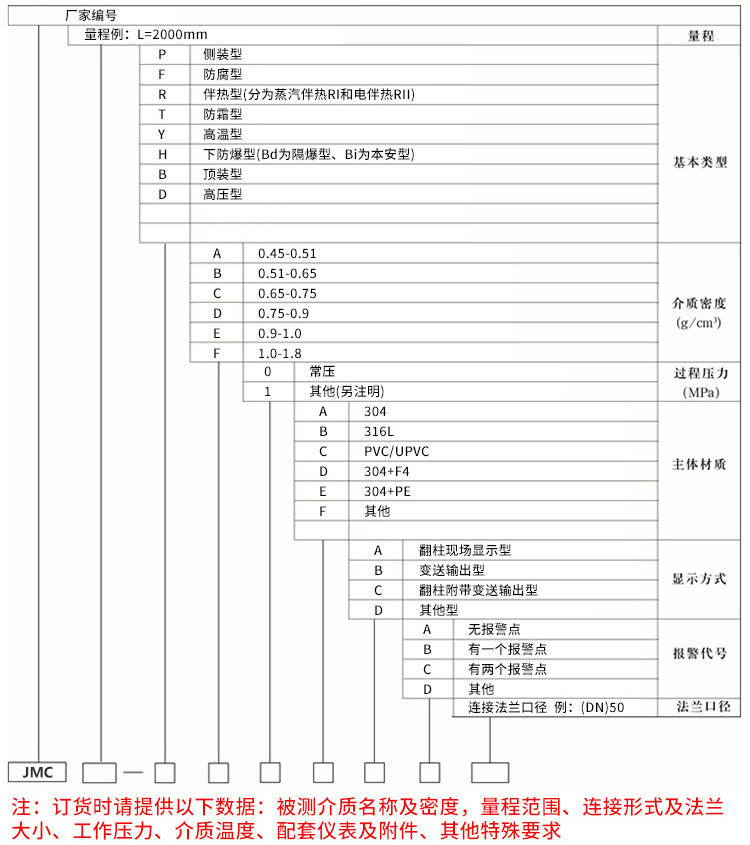

侧装磁翻板液位计型谱
UHZ 侧装磁翻板液位计
测量型式 25 侧侧安装式
27 顶部安装式
28 侧顶安装式
29 侧底安装式
26 底部安装式
显示方式 1 双面板式
2 单面板式
3 单带夜光型
4 LED显示型
远传方式

无可省略
L 远传型
防爆形式 O 普通型
G 隔爆型
Z 本安型
F 配安全栅
液位控制 O
S (报警)开关
