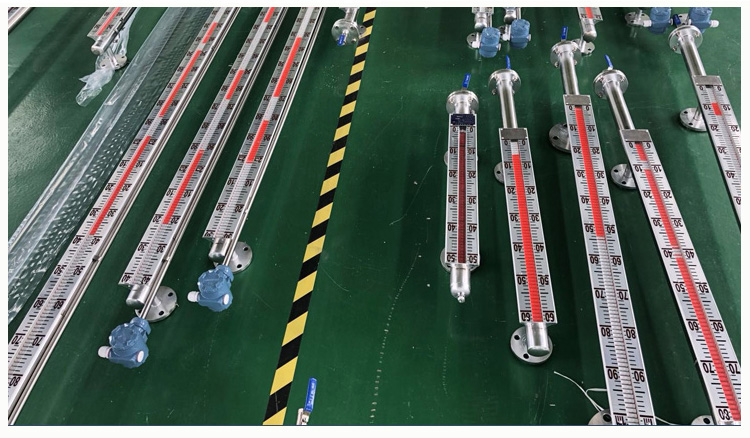

磁性液位计

产品名称:磁性液位计

产品型号:KM-UHZ

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:磁性液位计测量液体时采用顶装或旁通管侧装方式。磁翻柱主体外加装翻柱液位指示器、液位开关及液位变送器。

磁性液位计产品概述
磁性液位计测量液体时采用顶装或旁通管侧装方式。磁翻柱主体外加装翻柱液位指示器、液位开关及液位变送器。磁单元置于浮球内部或通过顶杆与浮球相连,当浮球连带磁单 元随液位变化时,使磁性色块(磁翻板)翻转;磁性液位开关在对应液位点动作;同时液位传感器在浮球磁力的作用下,输出标准的变化电阻信号,再经过变送器把电阻信号转换 成4~20mA电流信号输出。

磁性液位计结构原理与工作特性
磁翻板液位计的结构原理如图,本体是一根连通管体,通过法兰与用户容器连接,连通管体内有一磁性浮子,随着液位的升降而升降。管体外面固定由翻柱组成的指示器,翻柱由红白两色组成,液拉未上升前为白色,当液位上升磁性浮子跟随上升,并通过磁耦合带动翻柱转动180度,翻成红成红色来指示液位,红、白界位即容器内的液位高度。
磁性液位计下方可装上排污阀,当需要时可打开排污阀,排除污垢。而上方设有排空螺栓,需要时可旋松螺栓排除空气。
在磁性液位计管体一侧可按用户需要加装上下限报警器,报警器分二种:(1)XG型报警器:报警器内装有动合型(常开)干簧管,当主体管内浮子随液位升(降)至报警设定点时,浮子内的磁钢将使干簧管闭合,发出接点信号,而当浮子随液位升(降)离开报警点后,该点信号自动撤消。(2)XJ型报警器:报警器内装有受磁耦合驱动报警开关,当浮子越过上下限报警点时,带动报警开关动作发出信号,实现液位报警或控制。报警开关具有一个常开触点和一个常闭触点。并具有液位不恢复报警信号不消除的记忆功能,对生产过程中的安全运行起到了非常重要的作用。
在磁性液位计管体的另一侧可按用户需要加装电远传变送器,将液位高度转换成标准电流信号输出,以供液位信号输出,以供液位信号远传至二次仪表进行指示控制与检测。
磁性液位计工作原理图

磁性翻板液位计特点
1、结构简单,坚固。先进的技术,新颖的设计
2、抗压,指示部分和测量部分密封隔离
3、适合于恶劣的操作条件和环境条件
4、对密度≥ 0.5kg/l 的液体/ 液化气具有可靠功能
5、大型刻度条,便于读数
6、具有 PTFE 衬里或硬塑料等不同类型
7、压力:标准型≥ 4.0MPa ,中压型:6.3MPa,高压型:10.0MPa,16.0-42.0MPa
8、温度:标准型≤120℃, 中温型≤220℃,高温型≤450℃
9、可进行密度差≥ 0.1kg/l 的两种液体介质之间的界面测量
10、指示器可更换,增加限位开关和远传系统
11、远传电流输出:4~20mA (HART)
12、选型采购请咨询我公司销售、技术相关人员。

磁性液位计技术参数
1、测量范围:300~15000mm
2、准确度:±10mm,±16mm
3、翻柱直径:10mm,16mm
4、工作压力:≤2.5Mpa(2.5MPa以上可另行设汁) 防腐型≤0.6Mpa
5、介质密度(g/cm3):0.5~2
6、介质温度:-20℃ +250℃(特殊要求可达450℃)
7、介质粘度:≤0.4Pa•S,对于粘度大的介质或温度低时易结品的介质,可根据用用户要求选 用加热型夹套式液位汁。
8、环境振动:频率≤25Hz,振幅≤0.5mm
9、跟随速度:≤0.08m/s
10、安装方式:侧装式、顶装式、底装式
11、防护等级:IP65
12、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型)
13、传输方式:4~20mA 或 开关量
14、连按法兰:20592~20635-97法兰标准,若采用其他法兰标准(如GB、ANSI、DIN等标准)请用户在定货时注明。 对于高压型侧装式磁性液位计连接法兰采用20595-用97带颈对焊连接法兰DN25、PN6.0或PNl0Mpa,密封面形式突面或凸面,如有特殊要求可在订货时注明。

磁性液位计安装使用与维护
1、磁性液位计安装必须垂直,以保证浮球组件在主体管内上下运动自如。
2、磁性液位计主体周围不容许有导磁体靠近否则直接影响液位计准确工作。
3、磁性液位计安装完毕后,需要用磁钢进行校正对翻柱导引一次使零位以下显示红色,零位以上显示白色。
4、磁性液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管,避免液体介质带着浮球组件急速上升,而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。
5、因运输过程中为了不使浮球组件损坏,故出厂前将浮球组件取出液位计主体管外,待液位计安装完毕后,打开底部排污法兰,再将浮球组件重新装入主体管内,注意浮球组件重的一头朝上,不能倒装。如果在出厂时已经将浮球组件安装在主体管内,为保证运输过程中不使浮球组件损坏,我们用软卡将浮球组件固定在主体管内,安装时只要将软卡抽出即可。
6、根据介质情况,可定期打开排污法兰清洗主体管沉淀物质。

磁性液位计型谱
KM-UHZ 磁性液位计
  代码 安装方式
2 侧装式
3 顶装式
  代码 主体材质
1 ABS
2 304
3 316L
4 304+PTFE
  代码 公称压力
1 0.6Mpa(仅适用于主体材质为ABS时)
2 1.6Mpa
3 2.5Mpa
4 4.0Mpa
  代码 输出形式
1 基本型(现场显示)
2 带上、下限开关输出
3 带电远传(0~10mA输出,220V,AC)
4 带电远传(4~20mA输出,24V,AC)
5 带本案防爆型远传(4~20mA输出,24V,AC)
  安装间距(测量范围)
L1 安装深度(顶装式)(0~4000mm任选)
  介质密度g/cm³

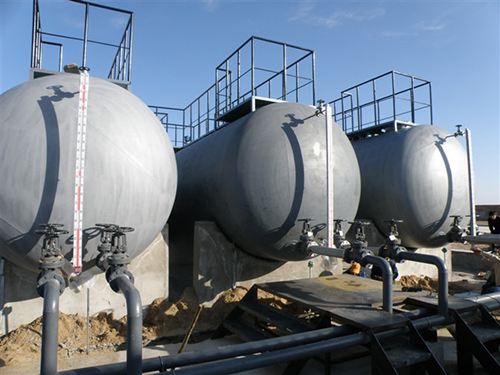

磁性液位计工作现场图
