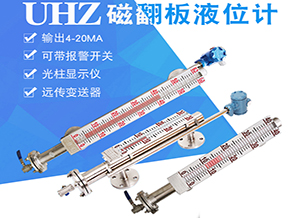

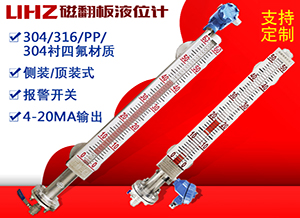

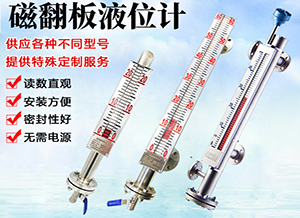

侧装远传磁翻板液位计

产品名称:侧装远传磁翻板液位计

产品型号:KM-UHZ

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:侧装远传磁翻板液位计由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖以及液位变送器等组成。

侧装远传磁翻板液位计工作原理

侧装远传磁翻板液位计由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖以及液位变送器等组成,其结构如图所示。工作原理为:本体外的翻板箱及变送器受本体内浮子(具有定向磁性源,按不同介质和压力针对研制)的作用促使翻板翻动并显示红白颜色,并随浮子的移动指示不同的液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。适用对象:
侧装远传磁翻板液位计能广泛用于石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液化气、液氢、强酸碱液(硫酸流量计)、弱酸碱液、发电厂锅炉汽包、高低加、除氧器、疏水箱、回水箱高低压加热器、凝结器、蒸发患有主其他压力容器内与1Cr8NitTi、304+PTEE(聚四氟乙烯)、316L、PVC、PP相容液体介质的液位、液面及两种不同介质界面测量与显示。有多种安装形式供您选择,以适应不同场合、环境的要求。

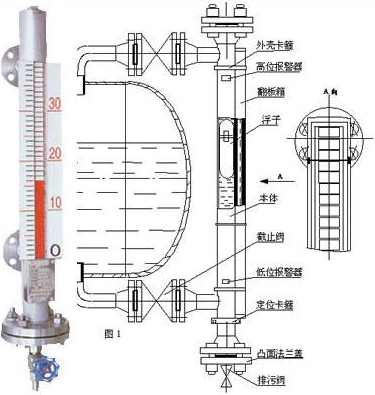

 侧装远传磁翻板液位计工作原理图

侧装远传磁翻板液位计特点

设计简单、紧凑、坚固可靠、寿命长、无维护工作量能长期在户外安装使用;
测量管与液位显示部分、液位变送器、报警开关在耐压、耐气上是完全隔离的;
工作压力范围宽,耐压从真空到42MPa;
工作温度范围宽,适用于从-160-450℃;
广泛用于强弱腐蚀性、易燃易爆、毒性、强放射性、搅动的、污浊的液位测量;
各型号均可选丁忧磁性报警开关,实现高低液位自动控制或报警;
各型号均可选配4-20mADC液位变送器,实现远距离集中测量与控制。
侧装型磁翻板液位计技术参数:
测量范围:150-6000mm(大于6000mm可协商订货);                                 精确度:±10mm;
介质密度:0.4-20g/cm3;                                                                                      介质密度差:≥0.15g/cm3;
工作压力:-0.1-42MPa;
工作温度:-160-450℃;
连接法兰:法兰通径为DN20-DN150,法兰标准采用化工部HG20592-97法兰标准,其它法兰标准请用户在订货时注明;
环境振动:频率≤25HZ,振幅≤0.5mm;
法兰材质:碳钢、304、316L;
跟随速度:≤0.08m/s;
介质粘度:≤0.04Pa;
主导管材质:1Cr18Ni9Ti、304、316L、PP、PTEE,304不锈钢内衬PTEE;
主导管直径:¢48、¢57、¢62mm;
磁翻柱材质:≤80℃:ABS塑料,≥80℃:陶瓷或金属;
显示器材质:≤80℃:ABS塑料,≥80℃:铝合金;
安装方式:垂直安装;
排污阀:球阀,针型阀。附加功能选择项:
磁性限位开关:
常开型:高于报警点合并;
常闭型:高于报警点断开;
开关容量:250VAC1A(阻性)250VAC0.3A(感性);
开关寿命:100000次。
液位变送器:
输出电流:4-20mADC;
分辨率:±1-±10mm;
负载电阻:500Ω(24VDC供电时);
传送距离:>3000m;
工作电源:16-30VDC。
智能液位变送器:
输出电流:4-20ADC;
分辨率:0.2mm;
负载电阻:500Ω(24VDC供电时);
传送距离:>3000m;
工作电源:16-30VDC。
夹套形式:
蒸汽夹套和水循环夹套,是在液位计主导管处增加一层筒体,供蒸汽,循环水或导热油流通。
真空夹套,是在液位计主导管外增加一层真空筒体,以使被测量介质与外界隔热。
双层夹套,一般是指在蒸汽伴热夹大套外再做一层真空夹套。
电伴热系统,是在液位计主导管外缠绕电伴热带,从而给介质加热。


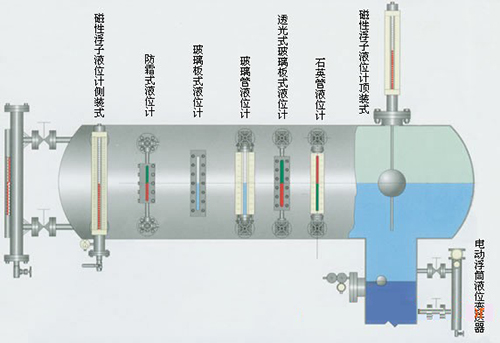

侧装远传磁翻板液位计分类及适用范围

1、插入型磁翻板液位计:该液位计适用于地下槽、池的液位测量和控制。
2、保温型磁翻板液位计:该液位计是在基型的主体外安装一个保温夹套而构成通入蒸汽等热媒剂。可以保持主体内液体的正常流动。因此适用于易凝固液体的液位测量和控制。对于低沸点液体可通入冷水等冷媒剂,以保证液位的稳定。使仪表正确指示出被测液位。
3、防霜型磁翻板液位计:是我厂专为解决低温液体液位计外结冰而设计的专利产品。保温夹套内是真空层。因而能有效地隔离冷、热传导。保证了液位计主体管外不会结冰、结霜。从而保证了液位计的正常使用。
4、耐强腐蚀型磁翻板液位计:该液位计所有与介质接触的零部件均采用钢塑复合管。所有能适用于各种强腐蚀介质的液位测量和控制。

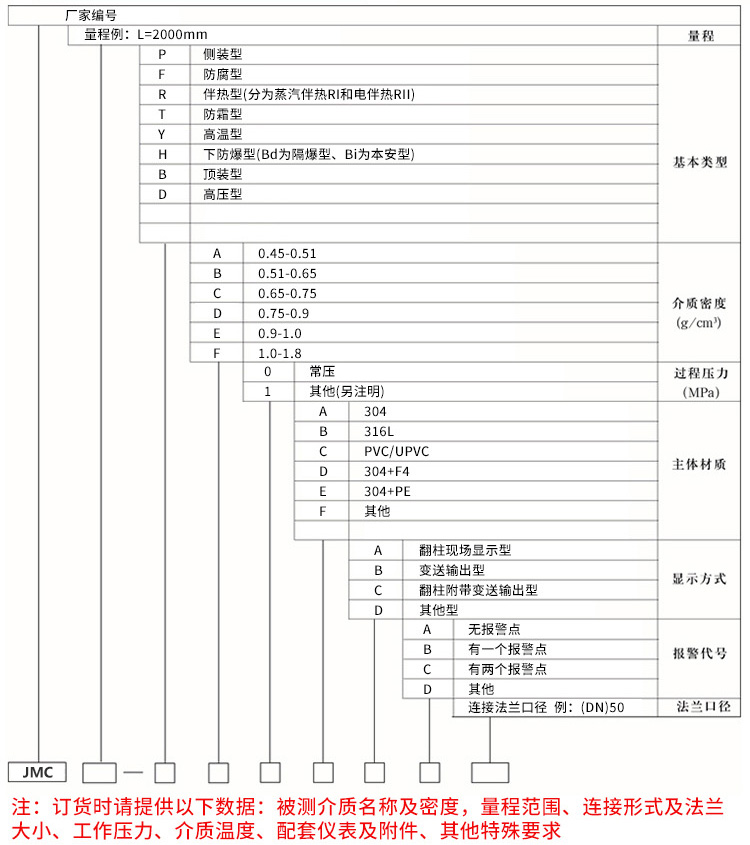

侧装远传磁翻板液位计选型表

型号 代码 说明
YY-UHZ    侧装型磁翻板液位计
液位计类别 0 翻板指示
1 电远传带翻板



液位计型号
0 基型
W 保温型
D 插入型
J 耐腐型
S 防霜型
Z 保温耐腐型
Y 插入耐腐型

报警控制
0 无报警
1 带上限
2 带下限
3 带上下限


浮子材质
P 不锈钢
L 防锈铝
T
S PVC塑料
F 氟塑包裹




       主体材质
P 不锈钢
L 防锈铝
T
S PVC塑料
F 氟塑管
PF 内衬四氟
PP 内衬丙烯
PE 内衬乙烯
连接法兰   表一
介质温度   表二
实际使用压力   表三
介质比重   要注明
订货长度   要注明
  /B 防爆型

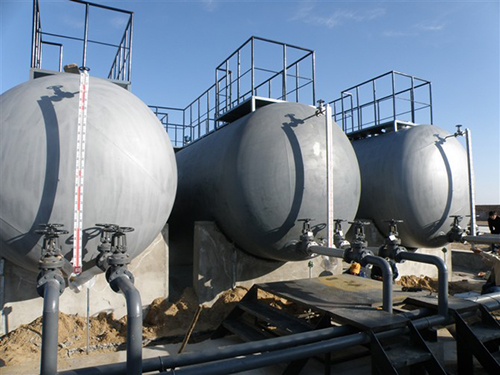

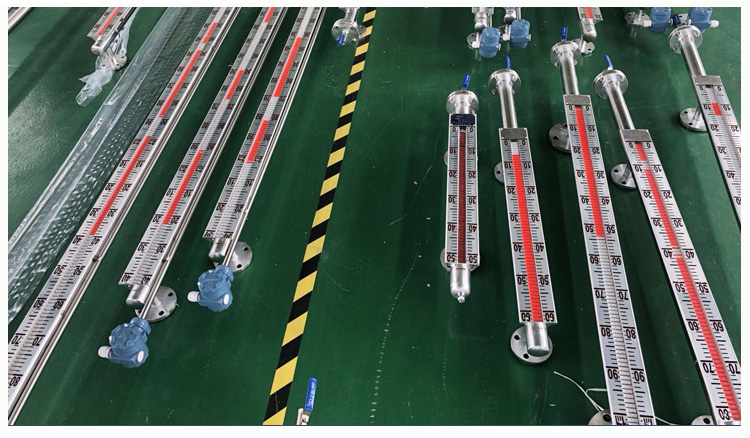

侧装远传磁翻板液位计工作现场图
