顶装磁翻板液位计

产品名称:顶装磁翻板液位计

产品型号:JKM-UQZ

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:顶装磁翻板液位计依据磁场吸引原理,以磁浮子为测量元件,磁钢驱动翻柱显示,无需能源。适用于低温到高温、真空到高压等各种环境。

顶装磁翻板液位计工作原理
该液位计测量时,电路单元产生电流脉冲,该脉冲沿着磁致伸缩线向下传输,并产生一个环形的磁场。在探测杆外配有浮子,浮子沿探测杆随液位的变化而上下移动。由于浮子内装有一组永磁铁,所以浮子同时产生一个磁场。当电流磁场与浮子磁场相遇时,产生一个“扭曲"脉冲,或称“返回"脉冲。将“返回"脉冲与电流脉冲的时间差转换成脉冲信号,从而计算出浮子的实际位置,测得液位。
顶装磁翻板液位计工作原理图

顶装磁翻板液位计使用特点
1.两线制、高精度,具有HART协议;
2.兼有远程和本地调整零点和量程;
3.具有自诊断能力及故障输出报警功能;
4.顶装磁翻板液位计带有非易失性存储器不怕断电丢失数据;
5.长期稳定性好、安装简便;
6.可同时测量液位、界面;
7.使用寿命长、免维护、运行成本低;
8. 顶装磁翻板液位计可选一体化防雷接线端子;
9.多功能LCD数字现场指示表;
10.整体防爆设计,带表盖锁紧防爆螺钉;

顶装磁翻板液位计特点
顶装磁翻板液位计它与普通玻璃管式和玻璃板式液面计相比,具有下列特点:
⑴顶装磁翻板液位计主要部件(本体)与介质直接接触的材料是采用优质不锈钢或其他特种材料制作,指示部件不与介质接触,因此对装有易燃、易爆、有毒、有腐蚀性介质的容器,使用该液位计十分安全可靠。
⑵顶装磁翻板液位计采用双色(气相呈白色,液相呈红色)翻柱、翻板显示,指示连续直观醒目,无盲区,在任何情况下都不会出现假液位。
⑶密封面少,比原板式液位计减少静密封泄漏点95%以上,因此,克服了石油、化工等行业压力容器配件跑、冒、滴、漏等薄弱环节。
⑷顶装磁翻板液位计结构简单,安装维修方便,量程大,设计压力高,使用寿命长,适用范围广。
⑸顶装磁翻板液位计,用一台液位计可以代替多台玻璃板式液位计,且安装使用极为方便。同时,使用本厂开发的液位远传变送器、报警自动控制仪,可实现上、下限位报警及监控自动化。

顶装磁翻板液位计安装、使用与维修
1、顶装磁翻板液位计安装要求:
   ⑴液位计必须垂直安装,偏差≤3mm。
   ⑵液位计测量范围超过4.5米时,在上下法兰中间应增设中间支撑。
   ⑶筒体保持100mm距离内不能有吸磁性材料。
   ⑷浮子装入筒体时,切勿将浮标上下颠倒(磁性端在上)。
   ⑸仔细检查各连接处螺栓是否上紧之后仪表即可投入使用。
   ⑹顶装磁翻板液位计保温型液位计除按以上要求安装外,还必须连接冷却或加热系统。
   ⑺顶装磁翻板液位计先把导管安装在地下容器内,再把连接好的浮标、浮球、连杆装入导管,然后安装上半部。

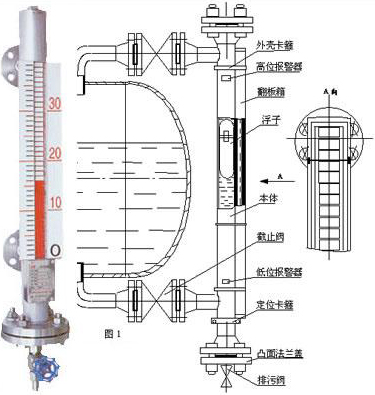

上左(侧装安装结构示意图) 上右(顶装结构示意图) 下部(部分磁翻板配套样品)

2、顶装磁翻板液位计使用:
   ⑴液位计投入运行时,应先打开上阀门,然后慢慢地打开下阀门,避免容器内的受压介质急速流入管体,使浮子急速上升,造成翻柱跟踪指示失灵或浮子受冲击而损坏。
   ⑵顶装磁翻板液位计在出厂前各部件按标准均已分别经过内压和外压试验,安装后不必再试压,当容器和液位计连通后做内压试验时应将浮子取出,投入运行时再放入。
   ⑶顶装磁翻板液位计在使用过程中,由于液位突变或其它原因造成个别翻柱不能翻转可以用校正磁钢(附件)或浮子校正。
3、维修与保养:
   ⑴顶装磁翻板液位计使用一段时间后,如介质有沉淀物时,应经常排污,清洗时关掉上下阀门并放空介质,排出液体,拆下下法兰取出浮子,然后进行清洗。
   ⑵顶装磁翻板液位计产品在使用过程中如发现浮子及面板框损坏,可直接与我厂联系,并请提供产品出厂编号,我厂备有产品档案,以便及时提供部件更换。

顶装磁翻板液位计典型应用
1、工业现场液位测量与控制
2、油罐液位测量;
3、顶装磁翻板液位计化工过程液位控制;
4、制药罐液位控制;
5、食品饮料液罐控制;
6、大坝水位监控;
7、顶装磁翻板液位计饮用水和污水处理等等。

顶装磁翻板液位计系统构成及接线
1、上下限开关输出 由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
2、电远传 由测量单元和变送单元两部分组成。
3、本安防爆
a带本安防爆,上、下限开关输出型 防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。
b带本安防爆远传型 适合使用于Ⅱ类电器设备(工厂用)、C级气体,最高表面温度组别T4(135℃)。
c使用注意事项
1变送器外壳设有外接地,用户使用时必须可靠接地。
2安全栅的适用应遵守有关使用说明内容。
3变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5mm2,电缆允许分布电容为0.8μF。

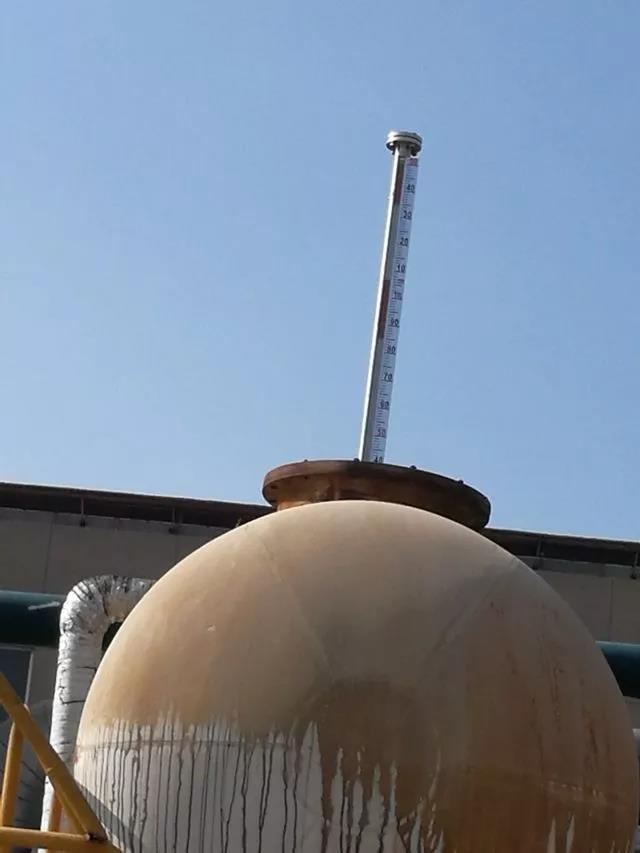

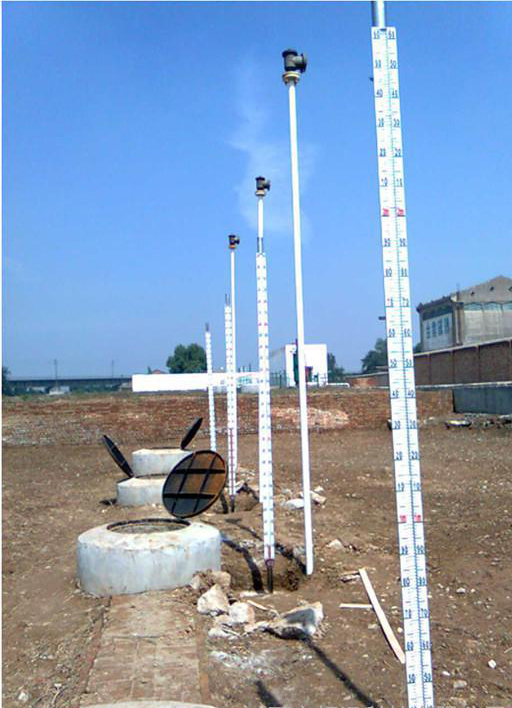

顶装磁翻板液位计工作现场图
