不锈钢磁翻板液位计

产品名称:不锈钢磁翻板液位计

产品型号:KM-UHZ

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:不锈钢磁翻板液位计适用于低温到高温,真空到高压等各种环境,是石油、化工等工业部门的理想液位测量产品。

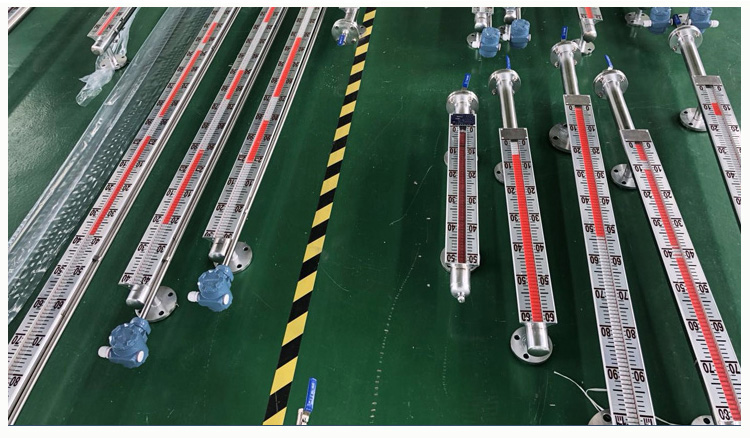

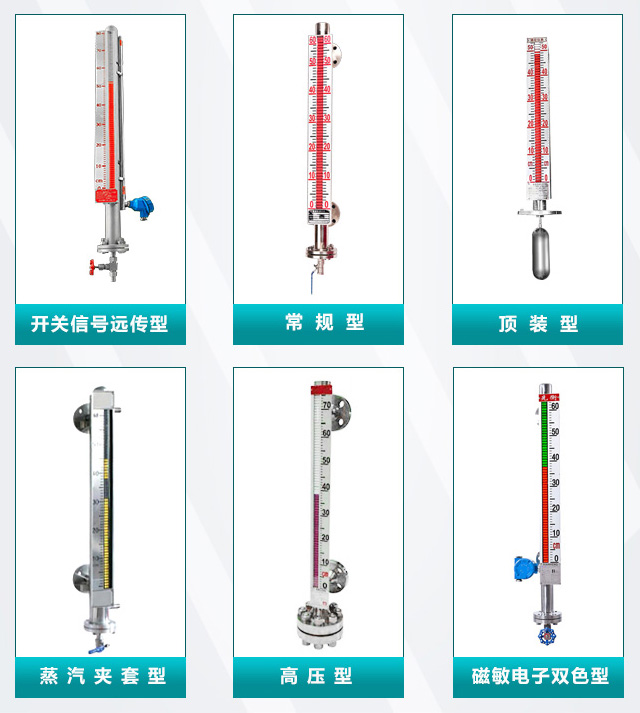

KM-UHZ系列不锈钢磁翻板液位计由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖等组成,用于各类液体容器的液位测量。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。适用于低温到高温,真空到高压等各种环境,是石油、化工等工业部门的理想液位测量产品。根据在容器中安装位置的不同,提供侧装和顶装两种形式。根据工作介质不同,提供不锈钢和304、316、316L材质,适用于酸、碱等腐蚀性介质。
磁翻板液位计产品结构图


不锈钢磁翻板液位计产品特点(优点)

1、以浮子为测量元件,磁钢驱动翻柱显示,无需能源。
2、配上下限开关输出,可实现远距报警,限位控制。
3、配变送器可实现液位远距报指示,检测与控制。
4、比传统的玻璃管,板式液位计具有更高的可靠性,安全性,先进性,实用性。
5、不锈钢磁翻板液位计最显著的特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全,可靠,耐用,而且各种型号的磁翻板液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警,控制或连锁。
6、配上静压式液位变送器或干簧-电阻式液位变送器,可将液位,界位信号转换成二线制4-20mA标准信号,实现远距离指示、检测、记录与控制。
总结一下:1.结构简单安装方便2.检测功能齐全3.测量范围大4.指示新颖读数直观5.耐腐蚀防爆


不锈钢磁翻板液位计工作原理

1、基本型
   根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的永久磁钢通过耦合作用,驱动红、白色翻柱翻转180°,液位上升时翻柱由白色转为红色,下降时由红色转为白色,从而实现液位指示。
2、电远传
   在浮子液位计上安装变送器,通过浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准信号输出,与显示仪表或计算机连接,达到远传目的。
3、上下限开关输出
   在液位计立管上由用户设定上、下限位置安装控制器,控制器内带有自保持作用的舌簧开关,利用磁性浮子随液位移动使簧片开关动作时,实现报警或限位控制。


不锈钢磁翻板液位计技术参数

1.测量范围:300~15000mm
2.准确度:±10mm,±16mm
3.翻板直径:10mm,16mm
4.工作压力:≤2.5Mpa(2.5MPa以上可另行设汁) 防腐型≤0.6Mpa
5.介质密度(g/cm3):0.5~2
6.介质温度:-20℃ +250℃(特殊要求可达450℃)
7.介质粘度:≤0.4PaS,对于粘度大的介质或温度低时易结品的介质,可根据用用户要求选 用加热型夹套式液位汁。
8.环境振动:频率≤25Hz,振幅≤0.5mm
9.跟随速度:≤0.08m/s
10.安装方式:侧装式、顶装式、底装式
11.防护等级:IP65
12.防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型)
13.传输方式:4~20mA 或 开关量
14.连按法兰:HG20592~20635-97法兰标准,若采用其他法兰标准(如GB、ANSI、DIN等标准)请用户在定货时注明。 对于高压型侧装式磁翻板液位计连接法兰采用HG20595-用97带颈对焊连接法兰DN25、PN6.0或PNl0Mpa,密封面形式突面或凸面,如有特殊要求可在订货时注明。

不锈钢磁翻板液位计防腐型材料


不锈钢磁翻板液位计防腐材料对照表

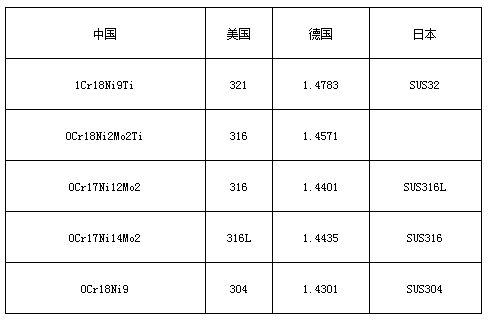

不锈钢磁翻板液位计国内外常用不锈钢材料对照表


不锈钢磁翻板液位计国内外常用不锈钢材料对照表

不锈钢磁翻板液位计液体介质密度与沉筒距对照表


不锈钢磁翻板液位计液体介质密度与沉筒距对照表

不锈钢磁翻板液位计的正确组装使用及维护

1、磁翻板液位计本体周围不容许有导磁物质接近,禁用铁丝固定,否则会影响磁翻板液位计的正常工作;
2、 如用户自行采用伴热管路时,必须选用非导磁材料,如紫铜管等。伴热温度根据介质情况确定;
3、磁翻板液位计安装必须垂直,磁翻板液位计与容器引管间应装有球阀,便于检修和清洗;
4、介质内不应含有固体杂质或磁性物质,以免对浮子造成卡阻;
5、使用前应先用校正磁钢将零位以下的小球置成红色,其它球置成白色;
6、打开底法兰,装入磁性浮子(注意:重端带磁性一端向上,不能倒装。);
8、 应根据介质情况,不定期清洗主导管清除杂质;
9、对超过一定长度(普通型>3米、防腐型>2米)的液位计,需增加中间加固法兰或耳攀作固定支撑,以增加强度和克服自身重量;
10、磁翻板液位计的安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性;
11、当配有远传配套仪表时需做到如下几条:
(1)、应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);
(2)、远传配套仪表上感应面应面向和紧贴主导管;
(3)、远传配套仪表零位应与液位计零位指示处在同一水平线上;
(4)、远传配套仪表与显示仪表或工控机之间的连线最好单独穿保护管敷设或用屏蔽二芯电缆敷设;
(5)、接线盒进线孔敷设后,要求密封良好,以免雨水、潮气等侵入而使远传配套仪表不能正常工作,接线盒在检修或调试完成后应及时盖上。
不锈钢磁翻板液位计安装注意事项

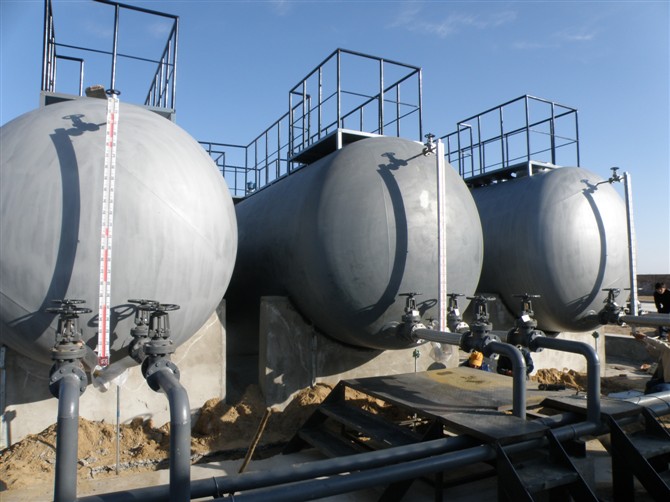

不锈钢磁翻板液位计现场案例
