金属管转子流量计安装注意事项
点击次数: 发布时间:2016-10-09
金属转子流量计是一种变面积流量测量仪表。它具有体积小、检测量程范围宽、使用方便等特点深受广大客户喜爱。用来测量液体、气体以及蒸汽的流量,特别适合低流速流量的介质流量的测量。
金属转子流量计在安装使用的时候要特别注意以下事项:
1、金属转子流量计必须垂直安装,所测流体自下而上流经锥管,进出口保证有5倍仪表口径的直管段,对于新安装的管路,流量计安装前应将管道冲洗干净。
2、在流量计上游应安装阀门,在下游5~10倍仪表口径处安装流量调节阀。对于小口径仪表在上游应安装过滤器,若被测介质中含有磁性物质,则应在流量计前安装磁过滤器。
3、为便于检修和更换流量计,在仪表安装时需接旁道管路。
4、金属转子流量计需要定期清洗,尤其当被测介质较脏时,更应及时清洗管子与浮子。这样保持长期稳定的测量。
5、金属管转子流量计的测量准确度一般为2.5级,当要求测量准确度较高时,则不宜选择金属管转子流量计
6、进出口不在直线的角型金属浮子流量计,用于液体时注意外传浮子位移的引申套管内是否残留空气,必须排尽;若液体含有微小气泡流动时极易积聚在套管内,更应定时排气。这点对小口径仪表更为重要,否则影响流量示值明显。
7、金属转子流量计必须垂直安装在无振动的管道上。流体自下而上流过流量计,且垂直度优于2°,水平安装时水平夹角优于2°。
8、为了方便检修和更换流量计、清洗测量管道,安装在工艺管线上的金属转子流量计应加装旁路管道和旁路阀。
9、金属转子流量计入口处应有5倍管径以上长度的直管段,出口应有250mm直管段。
10、如果介质中含有铁磁性物质,应安装磁过滤器;如果介质中含有固体杂质,应考虑在阀门和直管段之间加装过滤器。
11、当用于气体测量时,应保证管道压力不小于5倍流量计的压力损失,以使浮子稳定工作。
12、为了避免由于管道引起的流量计变形,工艺管线的法兰必须与流量计的法兰同轴并且相互平行,管道支撑以避免管道振动和减小流量计的轴向负荷,测量系统中控制阀应安装在流量计的下游。
13、测量气体时,如果气体在流量计的出口直接排放大气,则应在仪表的出口安装阀门,否则将会在浮子处产生气压降而引起数据失真。
14、安装PTFE衬里的仪表时,法兰螺母不要随意不对称拧得过紧,以免引起PTEF衬里变形。
15、带有液晶显示的仪表,要尽量避免阳光直射显示器,以免降低液晶使用寿命;带有锂电池供电的仪表,要尽量避免阳光直射、高温环境(≥65℃)以免降低锂电池的容量和寿命。

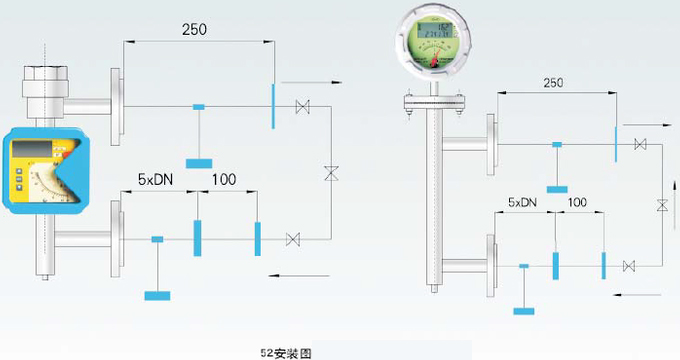

金属转子流量计安装图示一

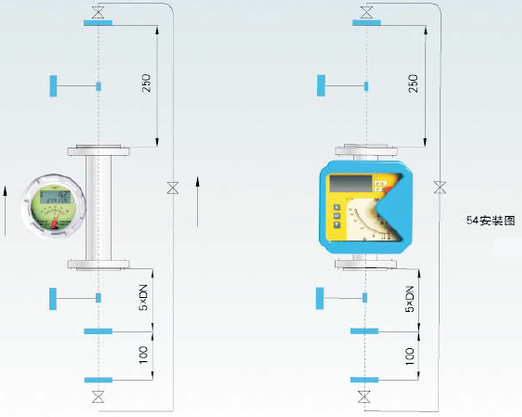

金属转子流量计安装图示二

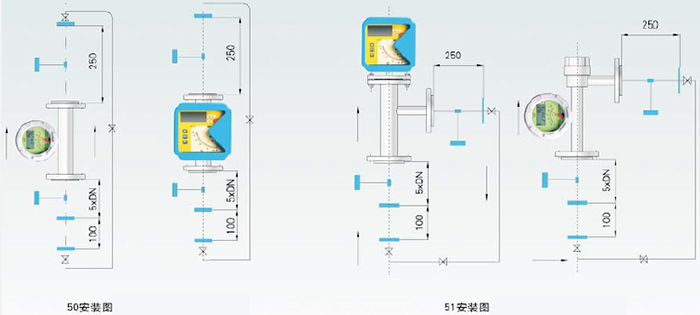

金属转子流量计安装图示三
金属转子流量计安装图示四
金属转子流量计安装图示五
