关于转子流量计和电磁流量计的区别有哪些

点击次数:7515 发布时间:2020-11-18 07:33:08

转子流量计和电磁流量计的区别主要包括以下几个方面
1、测量原理的不同
转子流量计(又称金属管浮子流量计)测量原理

被测介质自下而上流经测量管浮子,上下端产生差压形成上升力,当浮子所收上升力大于浸在流体中浮子重量,浮子便上升,环隙面积随之增大,环隙处流体流速迅速下降,浮子上下端差压降低,作用于浮子的上升力随着减小,直到上升力与浸在流体中的浮子重量平衡时,浮子便稳定在某一位置,浮子位置的高低即对应着被测介质流量的大小。浮子内置磁钢,在浮子随介质上下移动时,磁场随浮子的移动而变化。
对于就地型,由就地指示器中的随动磁钢与浮子内磁钢耦合,而发生转动,同时带动指针,通过刻度盘指示出此时流量大小。
对于智能型,由智能型指示器中的随动磁钢与浮子内磁钢耦合,而发生转动,同时带动传感器磁钢及指针,通过一个磁传感器将磁场变化转化成电信号,经A/D变换,数字滤波,温度补偿,微处理器处理,D/A输出,LCD液晶显示,来显示出瞬时流量及累积流量大小。

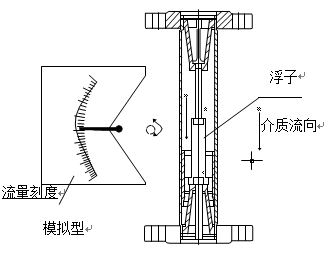

转子流量计结构原理图
电磁流量计的测量原理
电磁流量计的工作原理是基于法拉第电磁感应定律。在电磁流量计中,测量管内的导电介质相当于法拉第试验中的导电金属杆,上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时,则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬(橡胶,特氟隆等)实现与流体和测量电极的电磁隔离,如图所示。

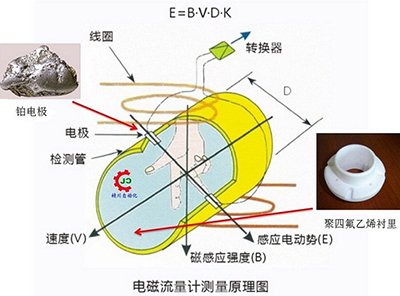

电磁流量计测量原理图

2、特点及测量参数的区别
金属管转子流量计技术参数
1、测量范围:水(20℃)5~200000 l/h;空气(0.1013MPa 20℃)0.03~4000 m3/h
2、金属转子流量计量程比:10:1
3、精度等级:1.5 (特殊型1.0)
4、工作压力:DN15、DN25、DN50为PN4.0MPa最大为10.0MPa、DN80、DN100为PN1.6MPa最大为6.4MPa
5、介质温度:-40℃~300℃
6、介质粘度:DN15:&eta;<5mPa&middot;s(F15.1~F15.3);&eta;<30mPa&middot;s(F15.4~F15.8);DN25:&eta;<250mPa&middot;s;DN50~DN150:&eta;<300mPa&middot;s
7、环境温度:液晶型:-40℃~85℃;指针型:-40℃~120℃
8、连接形式:法兰(执行标准DIN2501或按用户提供法兰标准制造);螺纹连接型:DIN11851或用户指定
9、金属转子流量计仪表高度:250mm
10、电缆接口:M20*1.5
11、供电电源:24VDC二线制4~20mA或85~265VAC 50/60Hz(远传型);交流型:220VAC(85~265VAC);
12、报警输出:上限或下限瞬时流量报警 继电器输出(触点容量最大5A@250VAC)或集电极开路输出(最大100mA@30VDC内部阻抗100&Omega;)
13、脉冲输出:累积脉冲输出,最小间隔每10秒一个脉冲(交流型)或每50毫秒一个脉冲
14、液晶显示:双排液晶显示,显示瞬时流量及累积流量
15、金属转子流量计防护等级:IP65
电磁流量计的技术参数

1、公称通径:DN6-2200mm
2、公称压力:0.6、1.0、1.6、2.5、4.0MPa(高压可根据用户要求加工)
3、精度:&plusmn;0.2% &plusmn;0.5%(示值误差)
4、测量范围(流量):0-1m/s至0-10m/s
5、介质温度:分体型-10℃~+80℃(PTFE和F46衬里-40℃~+180℃) 一体型-10℃~+80℃
6、环境温度:-25℃~+60℃
7、环境湿度:5~100%RH(相对湿度)
8、介质电导率:大于20&mu;S/cm
9、安装:一体型、分体型
10、外壳防护等级:传感器IP65、IP68可选(IP65:尘密、防喷水型,即可允许水龙头 从任何方向对仪表喷水;IP68:尘密、潜水型,能长期在水中工作)转换器IP65
11、电极结构:三电极结构、刮刀电极结构
12、被测介质最高温度:氯丁橡胶衬里最高80℃,聚氨脂衬里最高80℃,聚四氟乙烯衬里最高180℃, 耐高温橡胶衬里最高120℃
13、传感器输出信号:0-0.2mVp-p至0-2mVp-p
14、电极材料:不锈钢OCrl8Nil2Mo2Ti、哈氏合金B、C、钛Ti、钽(Ta)、不锈钢涂覆碳化钨、特殊
15、防爆标志:ExmⅡT4,ExmdⅡBT4
