金属管转子流量计的测量原理及应用

点击次数:2500 发布时间:2020-08-19 06:50:12
适应工业化进程日新月异,不同场合的介质测量流量的需要,金属管转子流量计适于高温、高压和强腐蚀性介质,可用于易燃、易爆危险场合,金属管转子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小,检测范围大,使用方便等特点。它可用来测量液体、气体以及蒸汽的流量,特别适宜低流速小流量的介质流量测量。它是采用可变面积式测量原理,适用于测量液体,气体。全金属结构,有指示型、电远传型、耐腐型、高压型、片夹型、防爆型。具有 电压0-10V,电流4-20mA的标准模拟量信号输出和现场指示,还可以更具现场需要脉冲信号输出。累积,数字通讯,现场修改测量参数,不同的供电方式功能,带有磁性过滤器和特殊规格品种。广泛应用于,石油、化工、发电、制药、食品、水处理等。复杂,恶劣环境条件,及各种介质条件的流量测量过程中。

金属管转子流量计工作原理
被测介质自下而上流经测量管浮子,上下端产生差压形成上升力,当浮子所收上升力大于浸在流体中浮子重量,浮子便上升,环隙面积随之增大,环隙处流体流速迅速下降,浮子上下端差压降低,作用于浮子的上升力随着减小,直到上升力与浸在流体中的浮子重量平衡时,浮子便稳定在某一位置,浮子位置的高低即对应着被测介质流量的大小。浮子内置磁钢,在浮子随介质上下移动时,磁场随浮子的移动而变化。
对于就地型,由就地指示器中的随动磁钢与浮子内磁钢耦合,而发生转动,同时带动指针,通过刻度盘指示出此时流量大小。
对于智能型,由智能型指示器中的随动磁钢与浮子内磁钢耦合,而发生转动,同时带动传感器磁钢及指针,通过一个磁传感器将磁场变化转化成电信号,经A/D变换,数字滤波,温度补偿,微处理器处理,D/A输出,LCD液晶显示,来显示出瞬时流量及累积流量大小。

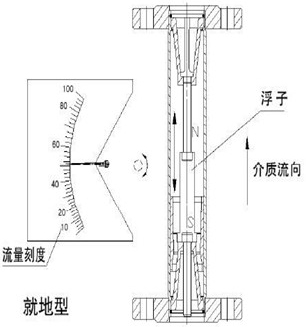

金属管转子流量计工作原理图

金属管转子流量计特点
1、坚固的全金属结构设计型转子流量计
2、采用独立概念设计的测量管指示器
3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统
4、低压力损失设计
5、短行程、小型结构设计、仪表总高度250
6、磁性耦合结构确保数据传输、信号更加稳定
7、保温或伴热夹套
8、垂直、水平、各种安装方式更适合不同使用场合
9、适用于小口径和低流速介质流量测量
10、工作可靠,维护量小,寿命长
11、对于直管段要求不高
12、较宽的流量比10:1
13、双行大液晶显示,可选现场瞬时/累计流量显示,可带背光
14、单轴灵敏指示
15、非接触磁耦合传动
16、全金属结构,适于高温、高压和强腐蚀性介质
17、可用于易燃、易爆危险场合
18、可选二线制、电池、交流供电方式
19、多参数标定功能
20、带有数据记忆功能可随时恢复,数据备份及停电保护功能。
