硫酸流量计选型及安装使用
点击次数: 发布时间:2016-10-11
1.硫酸流量计的选用原则
硫酸流量计包括变送器和转换器两部分,它的选用主要问题是如何正确选用变送器,转换器只要与之配套使用就行了。应从以下几个方面来考虑变送器的选用问题。
(1)口径与量程的选择选用变送器时,应首先需要确定它的口径和流量测量范围,或确定变送器测量管内流体的流速范围。根据生产工艺上预计的最大流量值来选择变送器的满量程刻度,并且使用中变送器的常用流量最好能超过满量程的50%,以期获得较高的测量精度,变送器量程确定后,口径是根据测量管内流体流速与水头损失的关系来确定的,流速以2-4m/s为最合适。通常选用变送器的口径与管道口径相同或略小些;
(2)工作压力的选择变送器使用时的压力必须低于规定的工作压力。目前变送器的工作压力规格有: 小于ф50mm口径的为157×10`Pa; ф80-900mm口径的为980×1O`Pa; 大于ф1000mm口径的为58.9×10`Pa;
(3)温度的选择 被测介质的温度不能超过变送器衬里材料的容许温度,介质温度还受到电气绝缘材料、漆包线等耐温性能的限制。国产定型变送器通常工作温度为5~60℃,有的可达120℃。要测量高温介质,需选用特殊规格变送器;
(4)衬里材料及电极材料的选择变送器的衬里材料及电极材料必须根据被测介质的物理化学性质来正确选择,否则变送器由于衬里和电极的腐蚀而很快损坏。因此,必须根据生产工艺过程中具体测量介质的防腐蚀经验,正确地选用变送器的电极和衬里材料。

2.硫酸流量计的安装
变送器的安装地点要远离磁源(例如大功率电机、大型变压器等),不能有振动。最好是垂直安装,并且介质流动方向应该是自下而上,这样才能保证变送器测量管内始终充满介质。当不能垂直安装时,也可以水平安装,但要使两电极处于同一水平面上,以防止电极被沉淀沾污和被气泡吸附。水平安装时,变送器安装位置的标高应略低于管道的标高,以保证变送器测量管内充满介质。
另外,变送器应安装在干澡通风处,应避免雨淋、阳光直射及环境温度过高。 转换器应安装在环境温度为-10℃~+45℃的场合;空气相对湿度≤85%安装地点无强烈震动,周围气相不含腐蚀性气体。它与变送器之间的连接电缆长度一般不宜超过30m。

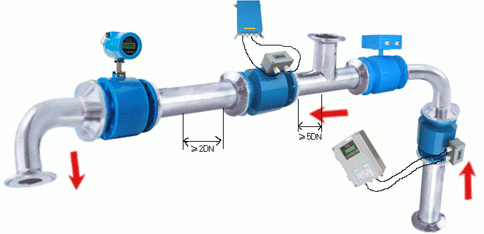

硫酸流量计的安装示意图

3.硫酸流量计的使用
硫酸流量计在使用过程中,测量管内壁可能积垢,垢层的电阻低,严重时可能使电极短路,表现为流量信号越来越小或突然下降。此外,测量管衬里也可能被腐蚀或磨损,导致出现电极短路现象,造成严重的测量误差,甚至仪表无法继续工作。因此,变送器内必须定期维护清洗,保持测量管内部清洁、电极光亮。
