乙烷流量计

当前位置:主页 > 产品展示 > 流量计系列 > 气体流量计 > 乙烷流量计

乙烷流量计

产品名称:乙烷流量计

产品型号:JKM-LUGB

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:乙烷流量计有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

乙烷流量计是采用压电应力式传感器,性能可靠性高,可在-20℃~+250℃的流体温度范围内工作。工作压力损失较小,量程范围宽,对空气测量量程比可达30比1,乙烷流量计测量技术成熟的产品。具备了模拟标准信号、数字脉冲信号输出,可以与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。
乙烷流量计广泛用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质,精度高,在测量流体体积流量时不受流体密度、压力、温度、粘度等参数的影响,可靠性高,维护量小,能长期稳定。

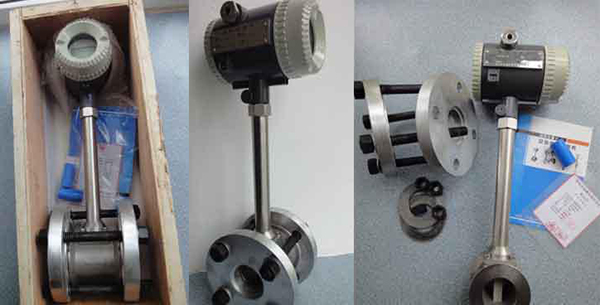

乙烷流量计产品图

乙烷流量计产品特点

1、乙烷流量计的传感器的通用性很强,从而使传感器具有良好的互换性采用先进数控设备加工传感器的表体和旋涡发生体等,确保加工精度,从而使零部件(特别是旋涡发生体)的通用性强,从而真正做到不会因零部件的更换而影响传感器的重复性和精度;能产生强大而稳定的涡街信号。
2、结构简单牢固,无可动部件,可靠性高,使用维护方便。
3、检测元件不与介质接触,性能稳定,使用寿命长 传感器采用检测探头与旋涡发生体分开安装,而且耐高温的压电晶体密封在检测探头内,不与被测介质接触,所以涡街流量计具有结构简单、通用性好和稳定性高的特点。
4、输出与流量成正比的脉冲信号或模拟信号,无零点漂移,精度高,方便与计算机联网
5、测量范围宽,量程比可达1:10
6、乙烷流量计测量体积流量时不需补偿,涡街输出的信号实际上是与流速成线性关系的,也就是与体积流量成正比。压力和温度补偿的目的是为了得到流体的密度,乘以体积流量就得到质量流量,若测量气体的体积流量就不需要补偿了。
7、压力损失小。
用口径DN50的涡街流量计测量可燃气体的流量,若管道内的最大流量Qmax =200m3/h时,传感器的压力损失是:△P =1.08×10-6 ρv2(kPa)= 0.605 KPa
8、在一定的雷诺数范围内,流量特性不受流体压力、温度、黏度、密度、成分的影响,仅是与旋涡发生体的形状和尺寸有关。
9、应用范围广,蒸汽、气体、液体流量(污水流量计)均可测量。


乙烷流量计参数

1、测量介质: 气体、液体、蒸汽
2、连接方式:法兰卡装式、法兰式、插入式
3、口径规格:法兰卡装式口径选择 25,32,50,80,100
4、法兰连接式口径选择:100,150,200
5、流量测量范围:正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s;液体0.5~7m/s;
6、测量精度:1.0级 1.5级
7、被测介质温度:常温–25℃~100℃,高温–25℃~150℃ -25℃~250℃
8、输出信号:脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V
9、脉冲占空比约50%,传输距离为100m
10、脉冲电流远传信号:4~20 mA,传输距离为1000m
11、仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃
12、材质:不锈钢, 铝合金
13、电源:DC24V或锂电池3.6V
14、防爆等级:本安型iaIIbT3-T6,防护等级 IP65

乙烷流量计口径与流量范围

仪表口径
(mm)
液体 气体和蒸汽
测量范围
(m/h)
输出频率范围
(Hz)
测量范围
(m/h)
输出频率范围
(Hz)
15 0.3-6 36-446 2.4-36 260-1600
20 0.6-40 32-396 4-50 230-1360
25 1.2~16 25~336 8.8~55 190~1140
32 1.5-20 16-286 10-160 160-1090
40 2~40 10~200 27~205 140~1040
50 3~60 8~160 35~380 94~1020
80 6.5~130 4.1~82 86~1100 55~690
100 15~220 4.7~69 133~1700 42~536
150 30~450 2.8~43 347~4000 33~380
200 45~800 2~31 560~8000 22~315
250 65~1250 1.5~25 890~11000 18~221
300 95~2000 1.2~24 1360~18000 16~213
(300) 100~1500 5.5~87 1560~15600 85~880
(400) 180~3000 5.6~87 2750~27000 85~880
(500) 300~4500 5.6~88 4300~43000 85~880
(600) 450~6500 5.7~89 6100~61000 85~880
(800) 750~10000 5.7~88 11000~110000 85~880
(1000) 1200~1700 5.8~88 17000~170000 85~880
>(1000) 协议

协议


乙烷流量计选型说明

正确的选用涡街流量计是保证用好乙烷流量计的前提条件,需要考虑重要因素:通经(DN)、安装方式、介质温度、输出信号、介质种类
注意事项
1、在乙烷流量计上下游提供足够的直管段并确保非弯曲的对称外形。尽可能在仪表下游安装阀门。
2、竖直安装通常是优先选择的,向上游动的流体能确保仪表总是满管,且介质中的成分能够均匀分布。
3、在易于振动的长管路中进行安装时,应在流量计的上下游安装消除器。
4、对于气的应用,仪表安装应避免安装在U形弯底部,避免因吸收冷凝而在开车时导致的水锤现象,水锤的强度导致传感机构过分受力,致使传感器永久损坏。
5、面对如此众多品种的气体流量计,对于一般用户选型成了一个难题。如何科学地、客观地选出最好的乙烷流量计是需要关注的一个问题。我们认为选型应当遵循适当的规则,尽量避免厂商的误导宣传,为自己找到一种恰到好处的乙烷流量计,它就是自己的理想流量计。
选型可按五个方面进行:乙烷流量计性能方面、流体特性方面、安装条件方面、环境条件方面和经济因素方面。各方面的考虑因素如下:
1.流量计性能方面:精确度、重复性、线性度、范围度、压力损失、上下限流量、信号输出特性、响应时间等;
2.流量计流体特性方面:流体压力、温度、密度、粘度、润滑性、化学性质、磨损、腐蚀、结垢、脏污、气体压缩系数、等熵指数、比热容、电导率、声速、混相流、脉动流等;
3.流量计安装条件方面:管道布置方向、流动方向、上下游管道长度、管道口径、维护空间、管道振动、接地、电源、辅属设备(过滤、排污)、防爆等;
4.流量计经济因素方面:购置费、安装费、维修费、校验费、使用寿命、运行费(能耗)、备品备件等。

代号
通径 流量范围㎡/h
LUGB-25 DN25 1~12(液体) 10~100(气体)
LUGB-32 DN32 1.5~23(液体) 15~150(气体)
LUGB-40 DN40 2.4~32(液体) 22.6~150(气体)
LUGB-50 DN50 4~50(液体) 35~350(气体)
LUGB-65 DN65 6.3~184(液体) 60~600(气体)
LUGB-80 DN80 10~130(液体) 90~900(气体) 注:1.蒸汽流量请查看表3
LUGB-100 DN100 20~200(液体) 140~1400(气体) 2.DN250~DN600可按客户要求订货
LUGB-125 DN125 31~310(液体) 220~1450(气体) 3.DN300以上口径推荐使用插入式涡街流量计可定制
LUGB-150 DN150 45~450(液体) 300~3000(气体)
LUGB-200 DN200 80~800(液体) 550~5500(气体)
LUGB-250 DN250 150~1500(液体) 880~8800(气体)
LUGB-300 DN300 200~2000(液体) 1300~13000(气体)
LUGB-300 DN300 100~1500(液体) 1560~15600(气体)
LUGB-400 DN400 180~3000(液体) 2750~27000(气体)
LUGB-500 DN500 300~4500(液体) 4300~43000(气体)
LUGB-600 DN600 450~6500(液体) 6100~61000(气体)
LUGB-800 DN800 750~10000(液体) 11000~110000(气体)
LUGB-1000 DN1000 1200~1700(液体) 17000~170000(气体)
  代号 功能1
N 无温压补偿
Y 有温压补偿
  代号 输出型号
F1 4-20mA输出(二线制)
F2 4-20mA输出(三线制)
F3 RS485通讯接口
F4 频率输出
  代号 被测介质
J1 液体
J2 气体
J3 蒸汽
  代号 连接方式
L1 法兰卡装式
L2 法兰连接式
L3 插入式
  代号 功能2
E1 1.0级
E2 1.5级
T1 常温
T2 高温
T3 蒸汽
P1 1.6MPa
P2 2.5MPa
P3 4.0MPa
D1 内部3.6V供电
D2 DC24V供电
B1 不锈钢
B2 碳钢

1、具有精度高、抗振动、抗干扰、维护方便的特点,适合于各种使用蒸汽、气体工况下的流量计量。
2、传感器和流量显示仪及补偿方式合称为则为乙烷流量计的典型代表。
3、传感器是利用卡门涡街原理和现代电子技术而设计制造的一种具有高度可靠性、优良的技术性能指标、良好的介质适应性和通用性的新型流量仪表。

乙烷流量计的安装

1、传感器可安装在室内,也可安装在室外。环境条件要符合要求。
2、传感器应安装在水平、垂直或倾斜(流体的流向自下而上)的与其公称通径相应的管道上。
3、传感器应避免安装在有机械振动的管道上。当振动不可避免时,应考虑在距传感器前后约2DN处的直管段上加固定支撑架。
4、传感器应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所。
5、被测介质含有较多杂质时,应在传感器上游直管段要求的长度以外加装过滤器。
6、乙烷流量计的上、下游应配置一定长度的直管段,直管段的内壁应清洁、光滑,无明显凸凹、积垢和起皮等现象。其长度应符合图二的要求。安装液体传感器的附近管道内,应充满被测液体。
7、直管段内径尽可能与传感器通径一致,若不能一致,应采用比传感器通径略大的管径,误差要≤3%并不超过5mm。

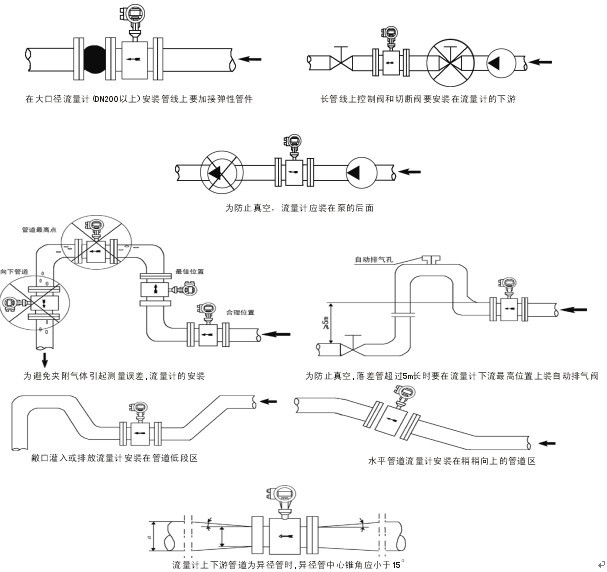

乙烷流量计安装注意事项图
