电接点压力表及压力开关的工作原理

点击次数:446 发布时间:2020-11-19 08:53:19
电接点压力表是在弹簧管式压力表上附加电接点而构成的位式作用传感器。指示部分的结构和普通压力丧完全相同,但增加两对电接点分别提供上、下限报普信号。上、下限的压力值可以调整.当指针到达报警上限压力时.上限电接点动作.发出报苦信号。压力超过报警上限时,电接点保待在报警状态,而指针仍然能指示压力。下限电接点的动作原理也一样.这种电接点压力表把指示和位式信号功能结合在一起,比较方便而实用。外形直径和普通压力表相近,价格也相差无几。但厚度稍大。
需要注意的是.电接点的通断由压力表指针带动.所以开闭动作缓慢。如果接点上的电流过大或是有感住负载的直流.就会在断开瞬间产生火花而损坏接点。所以应该用低电压小电流,必要时外加放大电路。
压力开关也叫“压力信号器”,是不带指示的位式压力传感器。通常由波纹管的变形位移决定电接点的通断.其效果与继电器相似.故也有“压力继电器’之称。
压力开关上的电接点常有加速动作的弹性元件。使其开闭迅速而彻底。但这往往会加大切换差。
压力开关只有一对电接点.只能在一个设定的压力伍下动作,设定值是可以调整的。
由于压力开关简单可靠.有一定的杭震能力.平时无需维护,常用在压气机自动控制上。当储气罐的压力下降到设定的下限值时,自动接通电裸进行补气。这种悄况下,利用它的切换差.在气压升高到一定程度后自动断电,免得数筑启动。
虽然压力开关里的电接点允许电流较大,但也不能用于控制大功率设备,必要时可借助于交流接触器或晶闸管与之配合。

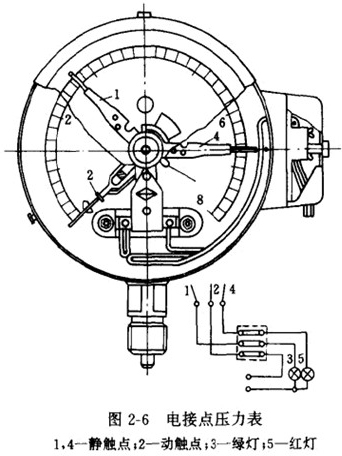

电接点压力表结构图
