磁致伸缩液位计的安装及故障处理
点击次数: 发布时间:2016-08-02
磁致伸缩液位计的安装
顺着油罐的法兰孔将液位仪放入油罐,在固定重锤的作用下,探测杆自然拉直,到达罐底后,使液位仪电子头及下面的硬杆及柔性探测杆保持一条直线,锁紧NPT装置即可。
布线及接地
电源和信号线缆的屏蔽只在安全栅端接地,接地电阻小于1Ωm。不要在液位仪端或整个网络 的任何其他点接地;线缆布线尽量使网络主干线短,尽量避开干扰源(如电机等);网络包括主干线、主干线到液位仪的抽关连接(防爆接线盒到液位仪的连接);最大抽头连线长度小于61m;线缆最好不要直接暴露于空气中,由钢管或防爆挠性软管保护。
确定零点
在液位仪安装调试后,要确定它的零点。一般而言,液位仪直接显示的数值比人工测量值要高100~200mm。对于每个液位仪,这个数值是固定的,这就是淮位仪的零点。液位仪的测量值减去零点便是真实的油高。在进行正式标定确定零点时,最好只使用一把新标定的尺,由检尺技术较高的计量员来操作。对不合理的检尺结果,应由多人用同一把尺测量多次。
内浮顶罐安装
在内浮顶罐安装上安装 磁致伸缩液位计故障率低,基本是免维护的时,在内浮盘上开孔,由胶板密封,上面有十字型开口,探测杆在开口的中央位置。开口位置上下要有心溅加长管:浮盘上部分高度100~150mm,作用是防止密封胶板下压浮子;浮盘下部分高度与浮椽直径相同,作用是防止浮子卡在浮盘上。正确使用磁致伸缩液位仪对大家帮助可见一般。

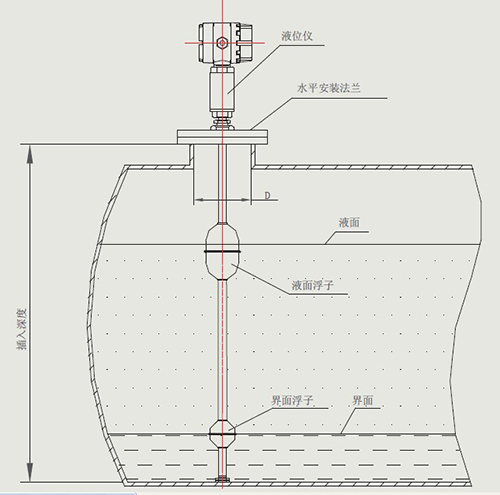

磁致伸缩液位计安装图

磁致伸缩液位计的故障处理
磁致伸缩液位仪故障率低,基本是免维护的。如果个别时候发现其不能正常工作或液位长期不变等,则可能是电子头的集成电路析和模块损坏了,更换相应部件即可。也有可能是冬天油品挂蜡,导致浮子不能随油品正常移动,所以液位不变,这需要将固定法兰或锁紧的NPT装置松开,摇动探测杆或取出进行简单清理。
