磁致伸缩液位计的结构与原理
点击次数: 发布时间:2016-08-03
磁致伸缩液位计结构
磁致伸缩液位计是由不锈钢(测杆),磁致伸缩线(敏感元件—波导线),可移浮子(内有永久磁铁)等部分组成。具有HART协议,可远程调整零点和量程。也可通过机壳内三个按键与LCD液晶进行各种参数调整。可组态的参数包括单位、显示上下限、阻尼、平移修正、校准上下限、数模微调校正、恢复出厂设定。
磁致伸缩液位计结构图

磁致伸缩液位计工作原理
磁致伸缩液位计脉冲发生器给铜导线通人10Hz左右的脉冲电流,称为电流询问脉冲.在波导管周围产生脉冲磁场.此磁场与磁铁的磁场相互作用,使磁场分布改变.交汇处形成螺旋磁场.对软磁性波导管产生瞬时扭力,导致波导管产生伸缩.使波导管产生张力脉冲波,并以固定的速度(约2830m/s)沿波导管向上下传播。
由于波导管在张力脉冲波向上下传播时,波导管的伸缩会“携带”螺旋磁场的轴向分量沿波导管轴向移动,返回的张力脉冲波磁场会在检测线圈上产生感应电压脉冲,即返回脉冲。返回脉冲信号由检测电路进行处理.通过测量电流询问脉冲与返回脉冲之问的时间差来精确地确定被测液位。而沿电流方向向下传播的张力脉冲波,通过阻尼器衰减掉,以确保在波导管的末端不会产生反射.干扰正常的“返回脉冲”。由于测量两脉冲间的时间间隔可以非常精确.因此可获得高精度(一般分辨率小于1mm)、低重复性(一般重复性小于或等于满量程的0.002%)宽量程(可达30m)等优良性能.如将永久磁铁由一浮子携带.即可测量液位。传感器的不足之处是有较大的盲区,一般上育区小于或等于80mm,下盲区小于或等于10mm。

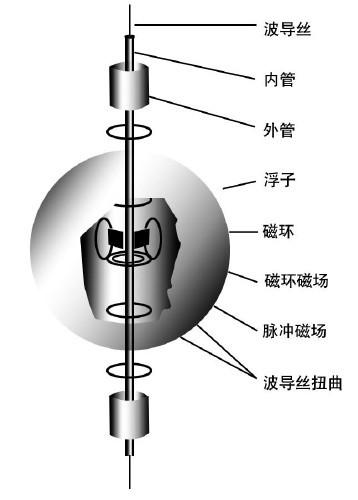

磁致伸缩液位计工作原理图
