超声波液位计安装和使用注意事项
点击次数: 发布时间:2016-08-03
超声波液位计是由微处理器控制的数字液位仪表,产品具有精度高、灵敏性好、使用灵活、可靠性高等优点,适合各种腐蚀性场合。
1、搅拌对超声波液位计影响:
现场容器常常有搅拌,液体波动比较大,影响超声波液位计的测量;该种情况下可以适当降低搅拌器的转速、或将探头偏离搅拌中心;还可以安装静管,从而有效消除因搅拌器搅拌对液位测量产生的影响。
2、泡沫对超声波液位计影响:
在用超声波液位计来测量液位的过程中,经常会遇到泡沫的干扰。泡沫按照属性可以分为:干、湿、中性、重型四种。
干泡沫和湿泡沫能将超声波反射回来,故用超声波液位计来测量无影响;中性泡沫则会吸收和扩散部分超声波,因而会减弱超声波的反射,导致回波不稳定。因此当介质表面为稠而厚的泡沫时,超声波液位计的测量误差会较大,甚至无法测量。
在干扰严重的工况下,美国FLOWLINE超声波液位计可以通过加装静管的办法来屏蔽泡沫的干扰。这是北京康纳森公司的独家专利技术。
3、蒸汽、雾气对超声波液位计影响:
当工作环境温度很高时,液体介质容易产生蒸汽或雾气,由于蒸汽比空气要轻,所以上浮到罐顶部,形成了一层对超声波脉冲有吸收和散射作用的蒸汽层。通过加装静管,可以减少或削弱蒸汽层对测量的影响。
4、盲区对超声波液位计影响:
超声波液位计的盲区,就如同人的眼睛一样,盲区是当物体离眼睛非常近的时候,反而看不清楚,这一段距离叫作盲区。
超声波液位计的盲区,根据量程的不同而不同。量程小,则盲区小,量程大,则盲区大。所以要求测量的最高液位不得高于超声波液位计的盲区。
5、压力和温度对超声波液位计影响:
首先,声速在真空下无法传播,而超声波的本质是一种声波,且属于机械波,故它也不能在真空中传播。
其次,是温度,虽然超声波液位计的参数汇总有最大压力值,但是随着温度的升高,该最大压力值会相应减小,所以在选型的时候要注意此参数。
另外对于在户外安装的液位计,可以采用加装遮阳罩等措施来减弱温度因素的影响。

超声波液位计安装原则
1)探头发射面到最低液位的距离,应小于选购仪表的量程。
2)探头发射面到最高液位的距离,应大于选购仪表的盲区。
3)探头的发射面应该与液体表面保持平行。
4)探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
5)若池壁或罐壁不光滑,仪表安装位置需离开池壁或罐壁0.3m以上。
6)若探头发射面到最高液位的距离小于选购仪表的盲区,需加装延伸管,延伸管管径大于120mm,长度0.35m~0.50m,垂直安装,内壁光滑,罐上开孔应大于延伸管内径。或者将管子通至罐底,管径大于80mm,管底留孔保持延伸管内液面与罐内等高。

超声波液位计安装注意事项
1)仪表在室外安装建议加装遮阳板以延长仪表使用寿命。
2)电线、电缆保护管,要注意密封防止积水。
3)仪表虽然自身带有防雷器件,但仪表在多雷地区使用时,建议在仪表的进出线端另外安装专用的防雷装置。
4)仪表在特别炎热、寒冷的地方使用,即周围环境温度有可能超出仪表的工作要求时,建议在液位仪周围加设防高、低温装置。

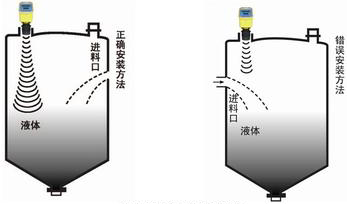

超声波液位计安装注意事项图
