夹持式流量计结构形式及安装注意事项

当前位置:主页 > 新闻资讯 > 夹持式流量计结构形式及安装注意事项
夹持式流量计结构形式及安装注意事项
点击次数: 发布时间:2016-06-24
夹持式流量计可对管径为DN25到DN5000管道进行流体流量的检测,该仪器适用于测量压力很高流体的流量,如由泵送的流体;或适用于在管道系统中不能插入流量计安装位置的场合。夹持式超声波流量计把超声波传感器探头紧贴在管道的外表面上。它的变送器的结构有2种形式:手提式控制测量仪和固定安装的测量装置。

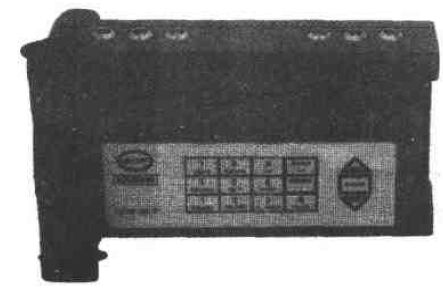

夹持式超声波流量计蓄电池供电变送器图
固定传感器所使用的轨道,可用夹紧钢带和链条等把传感器安装支架固定在光滑的管道上。为了使超声波更好地耦合,在传感器接触表面和管道的外表面之间必须涂抹耦合油脂。
在选择安装位置时应注意:
·入口直型引导管长度必须大于10倍的管道口径;

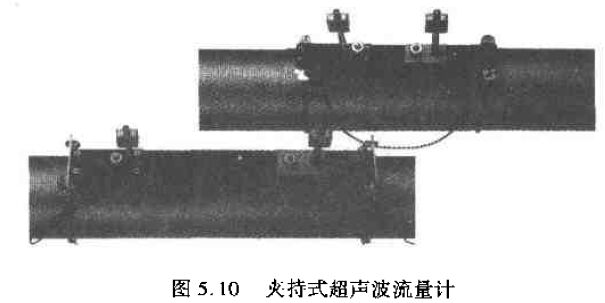

夹持式超声波流量计
·雷诺系数大于10000。
该仪器应选择的参数有:
·被测流体的类型;
·超声波传播的速度;
·管壁的材料和厚度;
·管道的直径,它对人射角、超声波传播即离、超声波运行时间以及传感器的安装间隙都有直接影响。

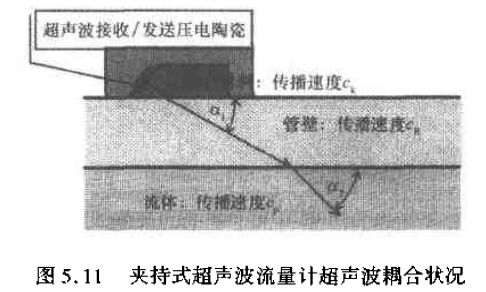

夹持式超声波流量计超声波耦合状况
在安装测量传感器之前,测量变送器首先需要通过人机对话界面设置参数,并经计算得到传感器的安装间距。其次,根据计算的结果对两个传感器探头的间距进行调整。最后,把此结果参与流量测量的实时运算和存储,以便以后无需重复计算。手提式变送器具有流量显示和内部数据记录的功能,并能通过接口与PC机进行数据交换。
根据应用的情况通常夹持式流量计的测量精度(示值相对误差)能达到2%~5%,在小口径管道和高粘度流体的场合,测量误差会增大。这种流量计能夹持在几乎所有由金属或非金属材料制作的管道上(带有内衬材料的管道除外)。按照生产厂商规定,仪器使用的允许温度范围为-40℃~+300℃。
