dn50孔板流量计
- 品牌：JKM/凯铭仪表
- 型号：JKM-LG
- 测量范围：0.32-191037.6m³/h
- 精度等级：1.5级
- 公称通径：DN25~DN1200
- 适用介质：液体 气体 蒸汽
- 工作压力：0-40MPa
- 工作温度：-20℃~300℃
- 供电方式：24VDC
- 订货号：MJT641111XIX
dn50孔板流量计产品概述
孔板流量计是将标准孔板与多参量差压变送器（或差压变送、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量。
广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。孔板流量计被广泛适用于煤炭、化工、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是发展工农业生产，节约能源，改进产品质量，提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化控制系统的检测仪表和测量物料数量的总量表。
孔板流量计应用领域比较广泛，所有的单相流速都可以测量，一部分混相流也可以使用该产品。因为两相流而不能准确计量，甚至有可能发生水锤现象，损坏管件。若使用环形孔板，冷凝水可以从环形孔板的边沿流走，最小流通面是紧贴管内壁的圆环，而标准孔板最小流通面是处于管中心的同心圆。流体中的杂质流速较低，一般是紧贴着管壁边流动，节流装置新品种的不断出现并获得推广应用，与节流装置相配套的差压变送器及显示仪表在性能和质量方面发展迅速。
孔板流量计本应是尖锐直角的入口边缘却变成了喇叭口，改变了流出系数，产生了较大误差，不得不更换。可见，测量高温流体的流量，本产品是最佳选择。
、
dn50孔板流量计特点
1、流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。
2、孔板流量计的节流装置结构简单，且牢固、性能稳定可靠，使用期限长，价格较低，是工业中常用到的流量测量仪表，整个加工过程采用国际标准，并经过严格的校验检测。
3、孔板流量计使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
4、孔板流量计可测量管道中各种流体的流量，可测量的介质有液体、气体、蒸汽，被广泛应用于石油、化工、冶金、轻工、煤矿等工业部门。
5、孔板流量计前后产生一个静压力差,该压力差与流量存在着一定的函数关系,流量越大,压力差就越大.差压信号传送给差压变送器,转换成4-20ma.DC模拟信号输出,远转给流量积算仪,实现流体流量的计量.质量型流量计,利用智能型差压变送器,对工况温/压进行自动补偿后,实现对流体质量流量的测量
6、孔板流量计要送热风，热风炉离高炉一般比较近，且弯头较多。过去曾使用标准孔板，因直管段不够长而误差较大。本仪表因为有均压环和多个取压口，需要2D长的直管段即可。安装在热风炉送风管上之后，应用情况非常满意，已经有三十几座热风炉装上了环形孔板流量计，运行3年多没有故障。

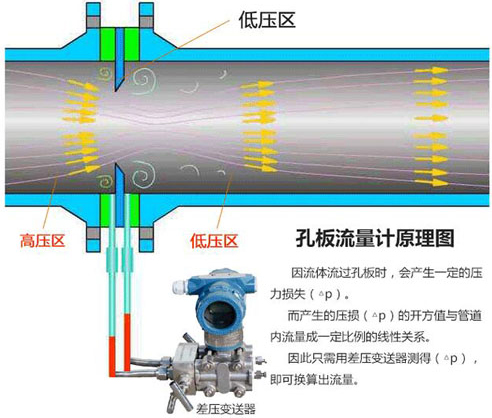

dn50孔板流量计工作原理
充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。
在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下：
c－流出系数 无量纲
d－工作条件下节流件的节流孔或喉部直径
D－工作条件下上游管道内径
qm－质量流量 Kg/s
qv－体积流量 m³/s
－直径比d/D 无量纲
流体的密度Kg/m³
可膨胀性系数 无量纲
标准孔板流量计结构
节流装置组成
节流件：标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
取压装置：环室、取压法兰、夹持环、导压管等
测量管
标准孔板流量计的安装要求：对直管段的要求一般是是前10D后5D，因此在选购孔板流量计时一定要根据流量计的现场工矿情况来选择适合现场工矿的流量计。
dn50孔板流量计基本参数
dn50孔板流量计基本参数
| 名称 | 型号 | 取压方式 | 公称管径（mm） | 公称压力（MPa） | 执行标准（结构） |
|
标准孔板 | LGB | 角接（环室取压） | 50～400 | 小于10 | GB2624 K07（兰化）DG |
| LGB-Z | 角接（钻孔取压） | 400～2000 | 小于1.6 | ||
| LGB | 环室（八槽） | 50～400 | 小于32 | 流量测量手册 | |
| LGB | 环室（无法兰焊接式） | 50～275 | 小于28.22 | 流量测量手册DG0711～0718 | |
| LGB-F | 法兰取压 | 50～800 | 小于2.5 | GB2624 K06（兰化） | |
| LGB-F | 法兰取压 | 50～400 | 4.0～40 | GB2624 K06（兰化）石化 | |
| LGB-J | 径距取压 | 50～760 | 小于10 | GB2624 | |
|
标准喷咀 | LGP | 角接（环室取压） | 50～400 | 小于10 |
GB2624 流量测量手册 |
| LGP-Z | 角接（钻孔取压） | 400～500 | 小于1.6 | ||
| LGP | 环室（八槽） | 50～300 | 小于32 | 流量测量手册 | |
| LGP | 环室（高压透镜垫式） | 15～150 | 小于32 | ||
| LGP | 环室（无法兰焊接式） | 175～350 | 小于17.36 | DG 0702～0710 | |
| 长径喷咀 | LGC-J | 径距取压 | 50～630 | 小于16 | GB2624 |
| 1/4圆孔板 | LGH | 角接取压 | 50～260 | 小于10 |
GB2624 流量测量手册 |
| LGH-F | 法兰取压 | 50～200 | 小于6.4 | ||
| 文丘里喷咀 | LGL | 角接取压 | 65～500 | 小于2.5 | |
| 文丘里管 | LGW | 特殊取压 | 50～1200 | 小于2.5 | |
| 双文丘里管 | LGW-S | 特殊取压 | 小于1000 | 小于0.6 | |
| 小管径孔板 | LGX | 角接取压 | 12～40 | 小于6.4 | K07（兰化） |
| LGX-F | 法兰取压 | 12～40 | 小于6.4 | 企业标准 | |
| 高压透镜垫 | LGT | 角接取压 | 50～150 | 小于32 | 流量测量手册 |
|
圆缺孔板 | LGQ | 角接（环室取压） | 100～400 | 小于1.6 | |
| LGQ-Z | 角接（钻孔取压） | 400～1000 | 小于1.6 | ||
| LGQ-F | 法兰取压 | 100～350 | 小于6.4 | ||
| 双重孔板 | LGS | 角接取压 | 100～400 | 小于6.4 | |
| 偏心孔板 | LGN | 角接取压 | 100～1000 | 小于6.4 | |
| 限流孔板 | LG-XL | 10～300 | 小于6.4 | 企业标准 | |
| 锥形入口孔板 | LGR | 角接取压 | 25～1000 | 小于10 | GB2624 |
| 机翼测风装置 | LJY | 特殊取压 | 少于1000 | 小于0.6 | 企业标准 |

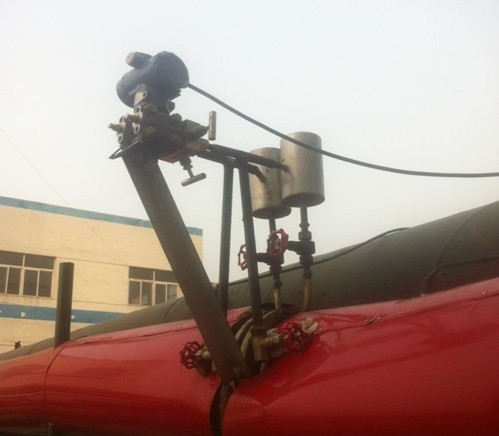

dn50孔板流量计维护安装管道条件
1、节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。
2、安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。
3、为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以
1）直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。具体衡量方法：
（A）节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。任意内径单测量值与平均值之差不得超过±0.3%
（B）在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其最大偏差不得超过±2%
2）节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关。
3）节流件上游侧第一阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和β=0.7（不论实际β值是多少）取所列数值的1/2
4）节流件上游侧为敞开空间或直径≥2D大容器时，则敞开空间或大容器与节流件之间的直管长不得小于30D（15D）。若节流件和敞开空间或大容器之间尚有其它局部阻力件时，则除在节流件与局部阻力件之间设有附合规定的最小直管段长1外，从敞开空间到节流件之间的直管段总长也不得小于30D（15D）。
dn50孔板流量计选型说明
