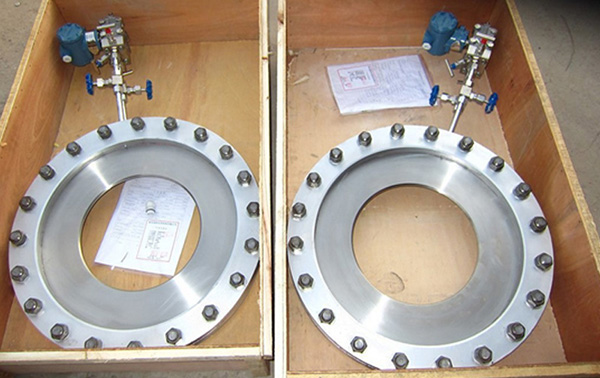

dn1000孔板流量计
- 品牌：JKM/凯铭仪表
- 型号：JKM-LG
- 测量范围：0.32-191037.6m³/h
- 精度等级：1.5级
- 公称通径：DN25~DN1200
- 适用介质：液体 气体 蒸汽
- 工作压力：0-40MPa
- 工作温度：-20℃~300℃
- 供电方式：24VDC
- 订货号：HVO247011NOT
dn1000孔板流量计产品概述
孔板流量计是将标准孔板与多参量差压变送器（或差压变送、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量。
广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。孔板流量计被广泛适用于煤炭、化工、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是发展工农业生产，节约能源，改进产品质量，提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化控制系统的检测仪表和测量物料数量的总量表。
孔板流量计应用领域比较广泛，所有的单相流速都可以测量，一部分混相流也可以使用该产品。因为两相流而不能准确计量，甚至有可能发生水锤现象，损坏管件。若使用环形孔板，冷凝水可以从环形孔板的边沿流走，最小流通面是紧贴管内壁的圆环，而标准孔板最小流通面是处于管中心的同心圆。流体中的杂质流速较低，一般是紧贴着管壁边流动，节流装置新品种的不断出现并获得推广应用，与节流装置相配套的差压变送器及显示仪表在性能和质量方面发展迅速。
孔板流量计本应是尖锐直角的入口边缘却变成了喇叭口，改变了流出系数，产生了较大误差，不得不更换。可见，测量高温流体的流量，本产品是最佳选择。
dn1000孔板流量计特点
1、节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
2、计算采用国际标准与加工
3、应用范围广，全部单相流皆可测量，部分混相流亦可应用。
4、标准型节流装置无须实流校准，即可投用。
5、安装更简单，无须引压管，可直接接差压变送器和压力变送器。
6、孔板流量计采用进口单晶硅智能差压传感器
7、高精度，完善的自诊断功能
8、其量程可自编程调整。
9、可同时显示累计流量、瞬时流量、压力、温度。
10、具有在线、动态全补偿功能外，智能孔板流量计还具有自诊断、自行设定量程。
11、配有多种通讯接口
12、稳定性高
13、量程范围宽、大于10：1
dn1000孔板流量计技术性能指标
dn1000孔板流量计技术性能指标
| 名称 | 型号 | 取压方式 | 公称管径（mm） | 公称压力（MPa） | 执行标准（结构） |
|
标准孔板 | LGB | 角接（环室取压） | 50～400 | 小于10 | GB2624 K07（兰化）DG |
| LGB-Z | 角接（钻孔取压） | 400～2000 | 小于1.6 | ||
| LGB | 环室（八槽） | 50～400 | 小于32 | 流量测量手册 | |
| LGB | 环室（无法兰焊接式） | 50～275 | 小于28.22 | 流量测量手册DG0711～0718 | |
| LGB-F | 法兰取压 | 50～800 | 小于2.5 | GB2624 K06（兰化） | |
| LGB-F | 法兰取压 | 50～400 | 4.0～40 | GB2624 K06（兰化）石化 | |
| LGB-J | 径距取压 | 50～760 | 小于10 | GB2624 | |
|
标准喷咀 | LGP | 角接（环室取压） | 50～400 | 小于10 |
GB2624 流量测量手册 |
| LGP-Z | 角接（钻孔取压） | 400～500 | 小于1.6 | ||
| LGP | 环室（八槽） | 50～300 | 小于32 | 流量测量手册 | |
| LGP | 环室（高压透镜垫式） | 15～150 | 小于32 | ||
| LGP | 环室（无法兰焊接式） | 175～350 | 小于17.36 | DG 0702～0710 | |
| 长径喷咀 | LGC-J | 径距取压 | 50～630 | 小于16 | GB2624 |
| 1/4圆孔板 | LGH | 角接取压 | 50～260 | 小于10 |
GB2624 流量测量手册 |
| LGH-F | 法兰取压 | 50～200 | 小于6.4 | ||
| 文丘里喷咀 | LGL | 角接取压 | 65～500 | 小于2.5 | |
| 文丘里管 | LGW | 特殊取压 | 50～1200 | 小于2.5 | |
| 双文丘里管 | LGW-S | 特殊取压 | 小于1000 | 小于0.6 | |
| 小管径孔板 | LGX | 角接取压 | 12～40 | 小于6.4 | K07（兰化） |
| LGX-F | 法兰取压 | 12～40 | 小于6.4 | 企业标准 | |
| 高压透镜垫 | LGT | 角接取压 | 50～150 | 小于32 | 流量测量手册 |
|
圆缺孔板 | LGQ | 角接（环室取压） | 100～400 | 小于1.6 | |
| LGQ-Z | 角接（钻孔取压） | 400～1000 | 小于1.6 | ||
| LGQ-F | 法兰取压 | 100～350 | 小于6.4 | ||
| 双重孔板 | LGS | 角接取压 | 100～400 | 小于6.4 | |
| 偏心孔板 | LGN | 角接取压 | 100～1000 | 小于6.4 | |
| 限流孔板 | LG-XL | 10～300 | 小于6.4 | 企业标准 | |
| 锥形入口孔板 | LGR | 角接取压 | 25～1000 | 小于10 | GB2624 |
| 机翼测风装置 | LJY | 特殊取压 | 少于1000 | 小于0.6 | 企业标准 |
dn1000孔板流量计选型说明
| 型号 | 说 明 | ||||||||
| KM6150 | 节流装置（孔板流量计） | ||||||||
| 代号 | 按其结构特征的两大基本分类 | ||||||||
| K | 孔板 | ||||||||
| P | 喷嘴等 | ||||||||
| 代号 | 公称压力（105Pa） | ||||||||
| 2.5 | 2.5 | ||||||||
| 10 | 10 | ||||||||
| 16 | 16 | ||||||||
| 25 | 25 | ||||||||
| 64 | 64 | ||||||||
| 100 | 100 | ||||||||
| 200 | 200 | ||||||||
| 代号 | 口径(mm) | ||||||||
| 10～1600 | 10～1600mm | ||||||||
| 代号 | 按其结构形式细分 | ||||||||
| H | 标准孔板(环室) | ||||||||
| Y | 标准孔板(法兰) | ||||||||
| K | 标准孔板(钻孔) | ||||||||
| I | ISA 1932喷嘴 | ||||||||
| L | 长径喷嘴 | ||||||||
| W | 文丘利喷嘴 | ||||||||
| G | 经典文丘利管 | ||||||||
| S | 双重孔板 | ||||||||
| Q | 圆缺孔板 | ||||||||
| Z | 锥形入口孔板 | ||||||||
| R | 1/4圆孔板 | ||||||||
| P | 偏心孔板 | ||||||||
| N | 整体(内藏)孔板 | ||||||||
| X | 楔形孔板 | ||||||||
| T | 不在上述之列的特殊节流装置 | ||||||||
| 代号 | 介质 | ||||||||
| 1 | 液体 | ||||||||
| 2 | 气体 | ||||||||
| 3 | 蒸汽 | ||||||||
| 4 | 高温液体 | ||||||||
| 代号 | 补偿形式 | ||||||||
| N | 不带压力、温度补偿 | ||||||||
| P | 带压力补偿输出 | ||||||||
| T | 带温度补偿输出 | ||||||||
| Q | 带压力、温度补偿输出 | ||||||||
| 代号 | 变送器差压量程范围 | ||||||||
| 0 | 微差压量程 | ||||||||
| 1 | 低差压量程 | ||||||||
| 2 | 中差压量程 | ||||||||
| 3 | 高差压量程 | ||||||||
| 代号 | 是否带现场显示 | ||||||||
| W | 节流装置传感器 | ||||||||
| X | 智能节流装置（流量计） | ||||||||
