石蜡油靶式流量计

石蜡油靶式流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-BS
  • 测量范围:0.1~55800m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN15-DN2000
  • 适用介质:液体,气体
  • 工作压力:0.6~42MPa
  • 工作温度:-200~+500℃
  • 供电方式:24VDC 3.6V锂电池
  • 订货号:YVG475666LBO

石蜡油靶式流量计概述
数显靶式流量计是在传统靶式流量计测量原理的基础上,充分利用其最优秀的特点,结合新型传感器技术和现代数字技术上研制、开发而成的全新型力感应靶式流量计,它既具有传统靶式、孔板、涡街等流量计无可动部件的特点,同时又具有与容积式流量计相媲美的测量准确度,加之其特有的抗干扰,抗杂质性能,轻便又可靠的特点,广泛使用于石油、化工、能源、食品、环保、水利等各个领域。从其使用后的效果上看,KM-VN型数显靶式流量计具有极为广阔的适用性,即:
1、适用于各种管径:从Φ15~Φ2000mm至更大。
2、适用于高低温介质:从-196℃~+450℃。
3、适用于高压力工况:从0~42Mpa(表压)。
石蜡油靶式流量计产品分类图


石蜡油靶式流量计结构原理
1、结构
数显靶式流量计主要由测量管(外壳)、新型传感器(含阻流元件)、积算显示和输出部分组成。根据不同的介质和工况,必须选用相适应的传感器,因此,用户提供准确的计量对象及参数,厂家选用合适的传感器是产品能否计量准确的关键。
2、工作原理
当介质在测量管中流动时,因其自身的动能通过阻流件(靶式流量计)时而产生的压差,并对阻流件有一作用力,其作用力大小与介质流速的平方成正比,其数学方式表达如下:
F=CdAρ·V2/2
式中:F阻流件所受的作用力(kg)
Cd物体阻力系数
A阻流件对测量管轴向投影面积(mm2)
ρ工况下介质密度(kg/m3)
V介质在测量管中的平均流速(m/s)
阻流件(靶)接受的作用力F,经刚性连接的传递件(测杆)传至传感器,传感器产生电压信号输出:V=KF
式中:V-传感器输出的电压(mV),K-比例常数,F-阻流件(靶)所受的作用力(kg),
此电压信号经前置放大、AD转换及计算机处理后,即可得到相应的瞬时流量和累积总量。
石蜡油靶式流量计结构原理图

石蜡油靶式流量计的主要特点
1、能准确测量各种常温、高温、低温工况下的液体、气体、蒸汽,粘稠介质及各种流体介质的流量。
2、灵敏度极高,能测量超小流量,其可测量低流速为0.08m/s。
3、无可动部件,使用安全可靠。
4、计量准确,精度高,总量测量可达0.2%。
5、测量范围宽,最大测量范围可达1∶30。
6、重复性好,一般为0.1~0.08%,测量快速。
7、压力损失小,仅为标准孔板的1/2△P左右。
8、可采用干式标定方法,即法码挂重法。
9、可根据实际需要更换靶板来改变测量流量范围。
10、能在线直读示值,又能运传发信。
11、安装简单方便,极易维护。

石蜡油靶式流量计技术参数及指标
1、被测介质:液体;气体;蒸汽
2、公称口径管道式:15~300mm夹装式:15~600mm插入式:100~2000mm
3、公称压力:0.6~42MPa
4、介质温度:-20℃~70℃(常温型);-196℃~+450℃(高低温型)
5、精确度:±0.2%,±0.5%,±1.0%,±1.5%,±2.5%
6、范围度:1:3,1:5,1:10,1:10(气体),1:10(蒸汽)
7、补偿型式:温度补偿;压力补偿
8、重复性:0.1%~0.08%
9、供电电源:机内置3.6V锂电池;外供电源24VDC;220VAC(仅用于分体数码管显示)
10、输出形式:现场显示读值;4~20mA(两线制);脉冲;0~10V RS232/RS485(可选)
11、测量管材料:碳钢;304;316L;亦可根据用户要求提供
12、防爆标志:本安型(ExiallCT4)隔爆型(ExiallBT4)
13、防护等级:IP65;IP67
注:流量计法兰规格执行GB/T9115.1~9115.4-2000系列标准,管道式可根据用户需要生产DN6、DN8、DN10等小口径流量计。
石蜡油靶式流量计产品图


石蜡油靶式流量计的安装说明
1、常温型、低温型、高温型流量计视不同工况采用水平、垂直或倒置式安装(以出厂校验单为准);
2、介质工作温度在+300度以上时,用户应对流量计壳体采取隔热措施防止热辐射损坏表头(表头工作温度为-30至+70度),同理工作温度-100度以下的介质,也要采取防冻措施;
3、为保证流量计准确计量,要求设置前后直管段;
4、为保证流量计在检查及更换时不影响系统工作,应尽量设置旁通阀(3)及切断阀(1、2);
5、因工艺需要可采用垂直安装,被测介质流向可由下至上,也可由上至下,但订购时应向供货方说明;
6、流量计口径与相连的管道口径尺寸尽量相同,以减少流动干扰,造成计量误差;
7、流量计壳体必须可靠接地,若无接地条件应向厂方说明。
石蜡油靶式流量计安装图示

石蜡油靶式流量计正常工作的环境条件
1、大气压:86~l06kPa;
2、周围环境温度:-20℃~+60℃(8℉~l40℉);
3、周围环境相对湿度:≤95% RH(+25℃);
4、隔爆型流量计可适用于含有ⅡA、ⅡB、ⅡC级T1~T4组爆炸性气体混合物的1区、2区的危险场所;
5、本安型流量计可适用于含有ⅡA、ⅡB、ⅡC级T1~T4组爆炸性气体混合物的0区、1区、2区的危险场所。

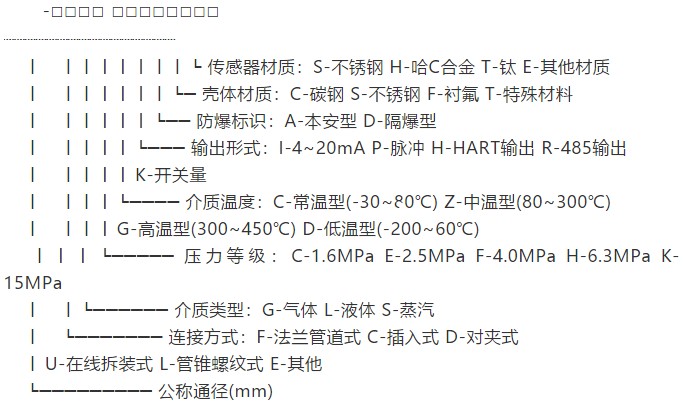

石蜡油靶式流量计选型型谱

石蜡油靶式流量计规格选型表

用户需要特殊测量管材质,应加以说明。选型说明:
1、流量计法兰规格执行GB/T系列标准中规定的相关技术参数,技术条件和类型。亦可按照客户要求加工;
2、在流量计选型中,用户应按照型号说明的格式,写明所需流量计的各项要求;
3、用户如需采用本型号说明以外的口径、公称压力及输出形式请加以说明; d、在选择高温型流量计时,除按照型号说明格式填写外,应特别注明被测介质的最高工况温度;
4、对带温压补偿的流量计,除按照型号说明格式填写外,应特别说明需补偿的工况温度及工况压力范围;
