dn50靶式流量计

dn50靶式流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-BS
  • 测量范围:0.1~55800m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN15-DN2000
  • 适用介质:液体,气体
  • 工作压力:0.6~42MPa
  • 工作温度:-200~+500℃
  • 供电方式:24VDC 3.6V锂电池
  • 订货号:EFH471697UAB
dn50靶式流量计产品概述
靶式流量计可管道法兰式安装和插入式安装方式两种。可以测沥青,原油,导热油的高温,高粘度液体。
靶式流量计集流量、温度、压力检测功能于一体,采用先进的单片机技术和电容式压力传感器,产品无可动部件,抗振动、抗杂质、抗干扰能力强;具有操作简单,安装容易,免维护,故障自检,运行费用低等一系列特点。已广泛应用于半水煤气、焦炉煤气、重油、渣油计量、沥青、液体石蜡、甲苯、硫酸、天然气、甲烷氯化物、烟道气、氯气、污水(污水流量计)、纯净水等以及其它特殊介质的计量,解决了多年来业内疑难流量计量。

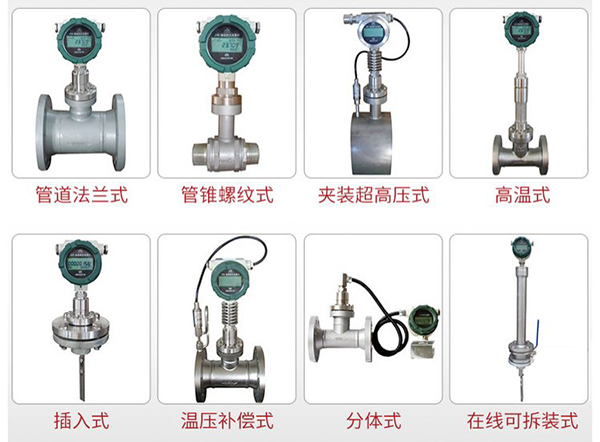

dn50靶式流量计产品分类图


dn50靶式流量计工作原理
当介质在测量管中流动时,因其自身的动能与靶板产生压差,而产生对靶板的作用力,使靶板产生微量的位移,其作用力的大小与介质流速的平方成正比,靶板所受的作用力经靶杆传递,使传感器的弹性体产生微量变化,从而打破贴片电容组成的电桥平衡。产生与流量在靶板上作用力对应的电压信号:由流体流量特征的影响,流量与电桥产生的电压的平方成正比。
dn50靶式流量计工作原理图


dn50靶式流量计特点

1、整台仪表在设计中无可动部件,插入式结构,拆卸方便;
2、可选用多种防腐及耐高低温材质(如哈氏合金,钛等);
3、整机可做成全密封无死角(焊接形式),无任何泄漏点,可耐 42MPa 高压;
4、仪表内设自检程序,故障现象一目了然;
5、传感器不与被测介质接触,不存在零部件磨损,使用安全可靠;
6、可就地采用干式标定方法,即采用砝码挂重法。单键操作可完成标定;
7、具有多种安装方式供选择,如选择在线插入式,安装费用低;
8、具有一体化温度、压力补偿,直接输出质量或标方;
9、具有可选小信号切除、非线性修正、滤波时间可选择;
10、能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量;
11、计量准确,精度可达到 0.2%;
12、重复性好,一般为 0.05~0.08%,测量快速;
13、压力损失小,仅为标准孔板的 1/2△P 左右;
14、抗干扰,抗杂质能力特强;
15、可根据实际需要更换阻流件(靶片)而改变流量范围;
16、低功耗电池现场显示,能在线直读示值,显示屏可同时读取瞬时和累积流量及百分比棒图;
17、安装简单方便,极易维护;
18、多种输出形式,能远传各种参数;
19、抗震动性强,一定范围内可测脉动流;


dn50靶式流量计主要技术参数

被测介质:液体;气体;蒸汽
公称直径:法兰式 15~500mm;夹装式 15~500mm;插入式 65~3000mm
公称压力:0.6~42MPa;0.6~42MPa;0.6~42MPa
介质温度:-200℃~+500℃或更高温度
精确度:±0.2%;±0.5%:±1.0%;±1.5%
范围度:1:3(液体);1:10(蒸汽);1:5(液体、气体);1:10(液体、气体);1:10(蒸汽)
补偿形式:温度补偿;压力补偿
重复性:0.05%~0.08%
供电电源:机内自备锂电池(3.6V);外供电源 24VDC
输出形式:现场显示;4~20mA 二线制;脉冲 0~5V;RS485/RS232;GPRS 无线远传
测量管材料:碳钢;不锈钢;亦可按用户要求协商提供
防爆等级:本安型(ExiaIICT4);隔爆型(ExdIICT4)
防护等级:IP65;IP67
法兰规格:流量计连接法兰规格执行 GB/T 系列标准,也可以根据用户要求特殊加工。


dn50靶式流量计典型应用

气体类:
煤气、空气、氢气(氢气流量计)、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等
液体类:
重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油 、液态糖、盐酸、汽车涂料、树脂、牛油、 菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、 煤油、甘油、染料、水、硝酸 、高沸点有机溶液、猪油、添加剂、酒精、油、乙烯、聚丙烯、甲笨等


dn50靶式流量计产品特点

·整台仪表在设计中无可动部件,插入式结构,拆卸方便
·可选用多种防腐及耐高低温材质(如哈氏合金,钛等)
·整机可做成全密封无死角(焊接形式),无任何泄漏点,可耐42MPa高压
·仪表内设自检程序,故障现象一目了然
·传感器不与被测介质接触,不存在零部件磨损,使用安全可靠
·可就地采用干式标定方法,即采用砝码挂重法。单键操作可完成标定
·具有多种安装方式供选择,如选择在线插入式,安装费用低
·具有一体化温度、压力补偿,直接输出质量或标方
·具有可选小信号切除、非线性修正、滤波时间可选择
·计量准确,精度可达到0.2%
·重复性好,一般为0.05~0.08%,测量快速
·压力损失小,仅为标准孔板的1/2△P左右
·抗干扰,抗杂质能力特强
·可根据实际需要更换阻流件(靶片)而改变流量范围
·低功耗电池现场显示,能在线直读示值,示屏可同时读取瞬时和累积流量及百分比棒图
·安装简单方便,极易维护
·多种输出形式,能远传各种参数
·抗震动性强,一定范围内可测脉动流
dn50靶式流量计工作现场图
