关于磁翻板液位计工作原理介绍
点击次数: 发布时间:2016-06-15

翻板液位计的工作原理

 液位计采用连通器的原理。使容器内液体等高引入到液位计主体管内。在主体管内的漂浮浮球组件,根据浮力原理和磁性藕合原理。在主体管外附靠着能反映磁现象的翻柱作为液面位置的显示。随文体管内液位的变化,浮球组件的高低也相应变化。从而使主体管外的翻柱作180度的翻转,当液位上升时,翻柱由白色转为红色,当液面下降时,翻柱由红色转为白色。显示器的红,白界位处为容器内介质液位的实际高度。从而实现液面的检测目的如下图所示。
磁翻板液位计工作原理图


磁翻板液位计使用

磁翻板液位计位计可直接用来观察各种容器内介质的液位高度。它适用于石油、化工等工业领域的液位指示,该液位计结构简单,观察直观、清晰,不堵塞、不渗漏,安装方便,维修简单。玻璃板液位计上、下端安装法兰与容器相连接构成连通器,透过玻璃板可直接观察到容器内液位的实际高度。上下阀门装有安全钢珠,当玻璃因意外损坏时,钢珠在容器内压的作用下自动密封,防止容器内液体外溢,并保证操作人员安全。


磁翻板液位计安装

主体周围不容许有导磁体靠近否则直接影响液位计工F确工作。因运输过程中为了不使浮球组件损坏,故出厂前将浮球组件取出液位计主体管外,待液位计安装完毕后,打开底部排污法兰,再将浮球组件重新装入主体管内,注意浮球组件重的一头朝上,不能倒装。


磁翻板液位计特点

1、适用于容器内液体介质的液位测量除现场显示外,还可配远传变送器、液位控制器等功能
2、显示直观醒目,显示方向可根据用户要求改变显示万向。
3、测量范围大,不受容器高度限制。
4、显示器组件与被测介质完全隔离,故密封性好可靠安全。
5、结构简单,安装万便,维修简易。
6、耐腐蚀、防爆。

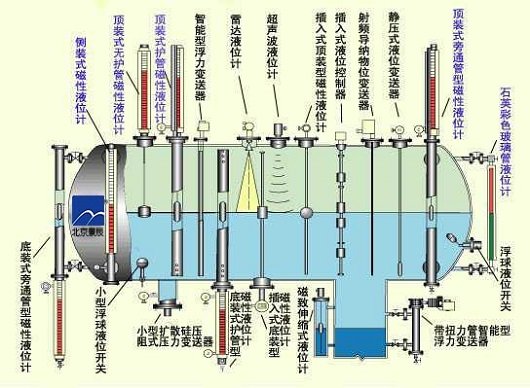

磁翻板液位计结构图


磁翻板液位计主要技术参数

1、测量范围:0~150mm、0~6000mm
2、测量精度:±10mm
3、介质密度:≥0.5g/cm3
4、工作压力:1.0,1.6,2.5,4.0MPa
5、工作温度:A=80℃,B=120℃,C=300℃
6、介质粘度:≤0.4Pa.S(在介质条件下,L对粘度大或低温时易结晶介质要选用加热夹套)
7、测量界位比重差:≥0.15g/cm3
8、本厂出厂连接法兰尺寸:DN20P   N2.5(公制管)
9、连接法兰采用化工部1998年发布的HG20592-20635-97法兰标准。若采用其它法兰标准请用户在订货时注明。法兰连接孔分布形状:正方形。


磁翻板液位计的防腐型材料

1、代号:PVC,名称:聚氯乙烯,使用范围:水、污水、轻微的腐蚀液体。
2、代号:PP,名称:聚丙烯,使用范围:耐酸、碱、油脂、油和油剂。
3、代号:PE,名称:聚乙烯,使用范围:耐烯酸、碱、酒精、汽油溶剂。
4、代号:PTEE,名称:聚四氟乙烯,使用范围:耐所有化学品。
5、代号:PVDF,名称:聚偏氟乙烯,使用范围:耐油和油脂、酸碱溶剂。
6、代号:PUR,名称:聚氨脂,使用范围:耐燃料、热油和油的液体。
7、代号:PA,名称:聚酰胺,使用范围:耐油、油脂溶剂。
