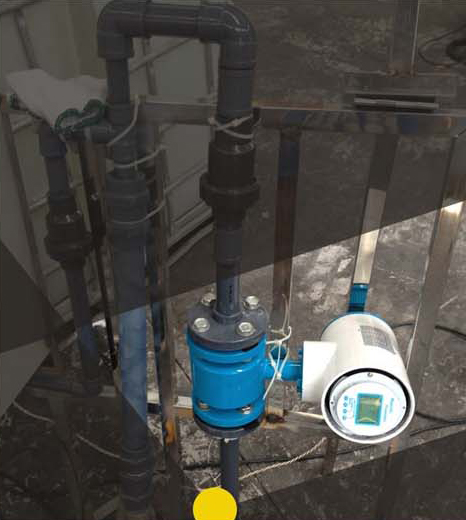

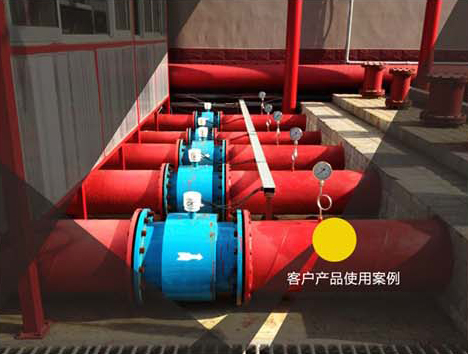

冷水流量计

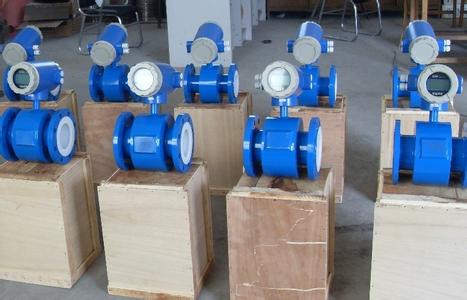

LDE电磁流量计特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他流量计英文菜单所带来的不便。另外我们独家设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。电磁流量计测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，电磁流量计传感器感应电压信号与平均流速呈线性关系，因此测量精度高。电磁流量计测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。电磁流量计由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。

1.传感器最重要的部件－线圈作最优化的设计，并通过最严格的实流试验，切实保证产品的测量精度

2.信号电极作彻底的静电屏蔽处理，保证小信号不会受线圈的干扰，保证低流速的测量精度

3.线圈与外界作隔离处理，保证线圈长期的绝缘强度，也就保证传感器的长期测量精度

4.传感器所有的焊接工艺都采用氩弧焊工艺，虽然成本较高，但能保证焊接的可靠性（焊接是传感器的最主要的生产工艺），特别是安装线圈后的最后一道焊接工序，用氩弧焊工艺能保证已安装的线圈不被损伤

5.采用接地电极结构，形成一个平衡电极平面，保证整个测量平均速度的过程都被限制在平衡电极平面之内进行，能很好的消除电气噪声干扰，提供精确的测量结果

6.采用定制的双层屏蔽电缆

7.可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低

8.特殊介质测量采用高频励磁，消除杂波干扰

9.采用16位嵌入式微处理器，运算速度快，精度高

10.全数字处理，抗干扰能力强，测量可靠，精度高

11.超低EMI开关电源，适用电源电压变化范围大，抗EMC性能好

12.用单块电路板完成所有功能设计，采用SMD器件和表面帖装SMT）技术，电路可靠性高

13.高清晰度背光中文LCD显示，显示累积流量、瞬时流量、流速、流量百分比等

14.菜单操作，使用方便，操作简单，易学易懂

15.双向测量系统，内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量

16.液体流量计具有自检与自诊断功能，并在屏幕上显示

17.独特的防雷设计

1、执行标准：JB／T 9248-1999；

2、公称通径：15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000；

3、最高流速：15m／s；

4、精确度：DNl5-DN600 示值的±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s)，DN700-DN3000 示值的±0.5％(流速≥0.8m／s)；±4mm／s(流速<0.8m／s)；

5、流体电导率：≥5uS／cm；

6、公称压力：DNl5～DN150 4.0MPa，DNl5～DN600 1.6MPa，DN200～DN1000 1.0MPa，DN700～DN3000 0.6MPa，特殊订货 6.3、10MPa；

7、环境温度：传感器 -25℃- 60℃，转换器及一体型 -10℃- 60℃；

8、衬里材料：聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA；

9、最高流体温度一体型：70℃；最高流体温度分离型：聚氯丁橡胶衬里 80℃；120℃（订货时注明），聚氨酯衬里 80℃，聚四氟乙烯衬里 100℃；150℃（订货时注明），聚全氟乙丙烯（F46） 100℃；150℃（订货时注明），加网PFA 100℃；150℃（订货时注明）；

10、信号电极和接地电极材料：不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨；

11、电极刮刀机构：DN300-DN3000；

12、连接法兰材料：碳钢；

13、接地法兰材料：不锈钢1Crl8Ni9Ti；

14、进口保护法兰材料：DN65-DNl50 不锈钢1Crl8Ni9Ti，DN200～DNl600 碳钢十不锈钢1Crl8Ni9Ti；

15、外壳防护：DNl5～DN3000分离型橡胶或聚氨酯衬里传感器 IP65或IP68，其他传感器、一体型流量计和分离型转换器 IP65；

16、间距（分离型）：转换器距离传感器一般不超过100m；

根据法拉第电磁感应定律，当一导体在磁场中运动切割磁力线时，在导体的两端将产生感应电动势e，其方向由右手定则确定，其大小与磁场的磁感应强度B，导体在磁场内的有效长度L及导体 垂直于磁场的运动速度u成正比。如果B、L、u三者互相垂直，则

e=BLu

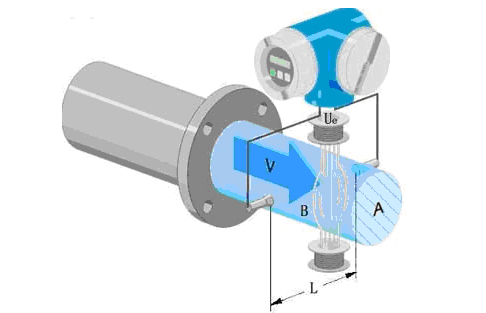

与此相似，如果在磁感应强度为B的均匀磁场中，垂直于磁场方向放一个内径为D的不导磁管道，当导电液体在管道中以流速u运动时，导电液体就切割磁力线，如果在管道截面上垂直于磁场的 直径两侧安装一对电极（如图所示）

，则可以证明，只要管道内流速分布为与轴对称分布，则两电极间将产生感生电势

e=κBDū

式中，ū是管道截面上的平均流速（m/s）；κ是常系数，无量纲；D是测量管直径（m）；B是磁感应强度（T）。

由此可得通过管道的体积流量

由上式可知，当测量管结构一定时，体积流量qν与比值e/B成正比，面与流体的状态和物性参数无关，测量比值e/B即可得到体积流量值qν。当磁感应强度B为恒定值时，体积流量qν与感生 电势e成正比。B是直流磁场或正弦波交流磁场或其它类型磁场的磁感应强度。它由电磁流量计的励磁系统提供。励磁系统可以给电磁流量传感器提供多种形式的磁场波形。不同的磁场波形，直接决定了电磁 流量传感器工作磁场的特征，也基本上决定了电磁流量计流量信号的处理方法，对电磁流量计的工作性能有很大的影响。所以，自电磁流量计进入商用化以来，励磁方式始终是人们研究电磁流量计的热点问题。从电磁流量计开始应用的直流励磁到现在双频方波励磁，已使用过多种方式的励磁技术。
