废水流量计

产品名称:废水流量计

产品型号:KM-LDE

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:废水流量计采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。

废水流量计产品概述

废水流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表,采用单片机嵌入式技术,实现数字励磁,同时在废水流量计上采用CAN现场总线,属国内首创,技术达到国内领先水平。 分体式电磁流量计在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。分体式电磁流量计除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸(硫酸流量计)、强碱液体的体积流量。仪表结构简单、可靠,无可动部件,工作寿命长。无截流阻流部件,不存在压力损失和流体堵塞现象。测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。


废水流量计技术参数

1、公称通径(mm):管道式四氟衬里:DN10~DN600;管道式橡胶衬里:DN40~DN1200;(特殊规格可定制)
2、流动方向:正,反,净流量;
3、量程比:150:1;
4、重复性误差:测量值的±0.1%;
5、精度等级:管道式:0.5级,1.0级;
6、被测介质温度:普通橡胶衬里:-20~+60℃;高温橡胶衬里:-20~+90℃;聚四氟乙稀衬里:-30~+100℃;高温型四氟衬里:-20~+180℃;
7、额定工作压力:DN6-DN80:≤1.6MPa;DN100-DN250:≤1.0MPa;DN300-DN1200:≤0.6MPa;(高压可定制);
8、流速范围:0.1-15m/s;
9、电导率范围:被测流体电导率≥5μs/cm;
10、电流输出:0~10mA:0~1.5kΩ;4~200mA:0~750 kΩ;负载电阻;
11、数字输出频率:上限可在1~5000HZ之间;
12、数字输出方式:输出频率内设定带光电隔离的晶体管集电极开路双向输出;
13、集电极最大电流:外接电源≤35V导通时集电极最大电流为250mA;
14、供电电源:AC220V或DC24V;
15、要求直管段长度:上游≥5DN,下游≥2DN;
16、连接方式:流量计与配管之间均采用法兰连接;
17、连接尺寸:法兰连接尺寸应符合GB11988规定;
18、防爆等级:mdIIBT4;
19、防护等级:IP65,特殊订制最高可达IP68;
20、环境温度:-25~+60℃;
21、相对温度:5%~95%;
22、消耗总功率:小于20W;
23、信号输出:4-20mA(负载0-750Ω),脉冲/频率,控制电平;
24、供电电源:AC220V,允差15%;或DC24V,纹波≤5%;
25、通讯输出:RS 485,MODBUS协议,HART协议,Profibus-DP协议;


废水流量计工作原理

流量计测量原理是基于法拉第电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速   的乘积、电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流信号,用于流量的测量和控制。
废水流量计工作原理公式
式中: E---------为电极间的信号电压(v)
       B---------磁通密度(T)
       d---------测量管内径(m)
         --------平均流速(m/s)
       K---------常数
由于K为常数,励磁电流是恒流的,故B也是常数,则由(1-1)式可知,体积流量Q与信号电压E成正比,即流速感应的信号电压E与体积流量Q成线性关系。因此,只要测量出E就可确定流量Q,这就是电磁流量计的基本工作原理。
由(1-1)式可知,被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或紊流)就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。

废水流量计衬里材料的选择

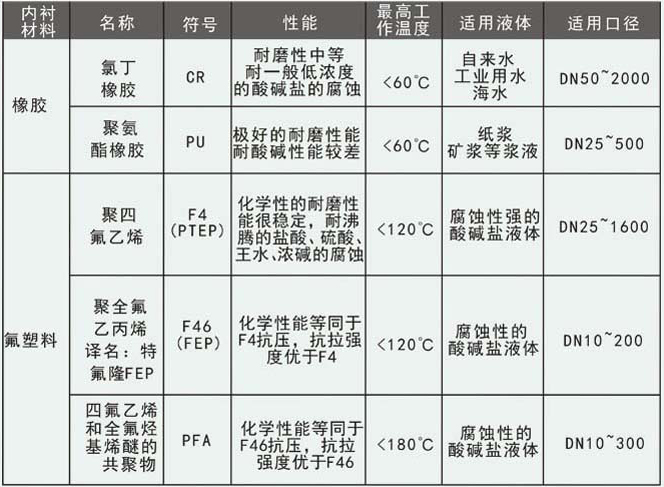

废水流量计衬里材料选择对照表

废水流量计电极材料的选择

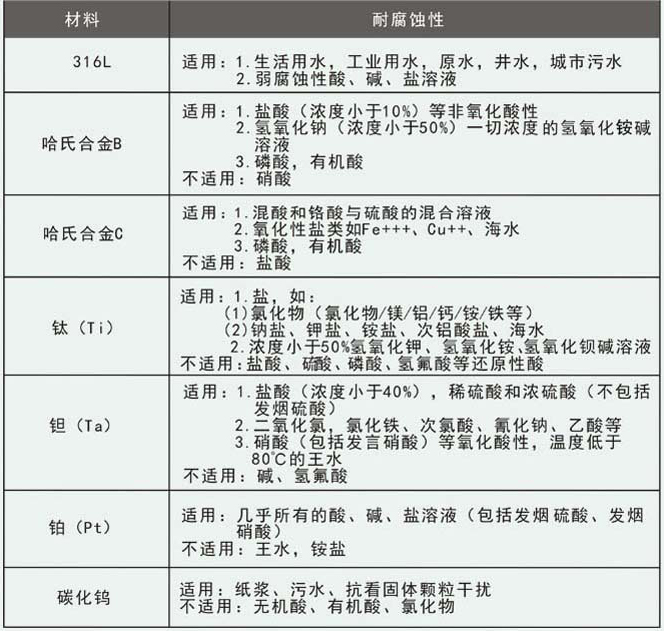

废水流量计电极材料选择对照表

废水流量计口径流量范围的选择

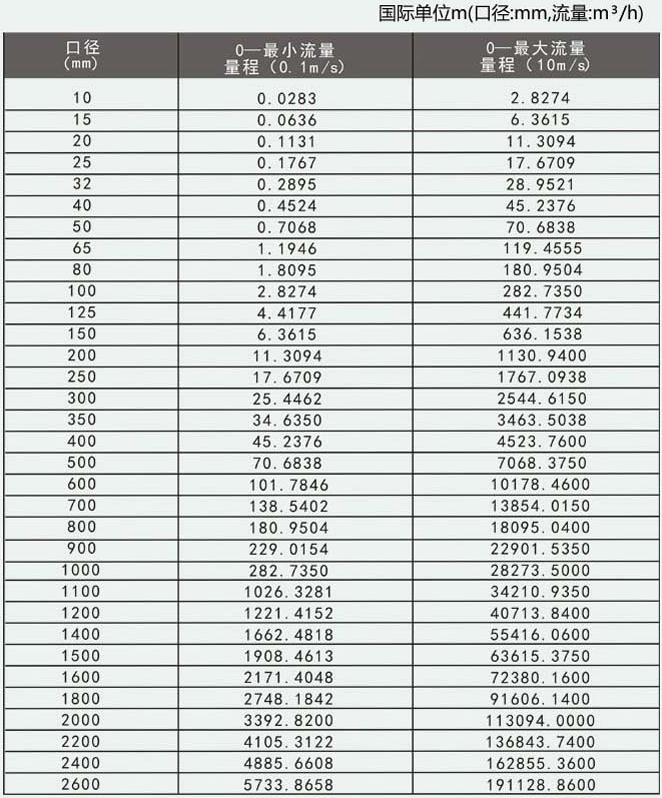

废水流量计流量范围对照表

废水流量计尺寸参数


废水流量计尺寸图

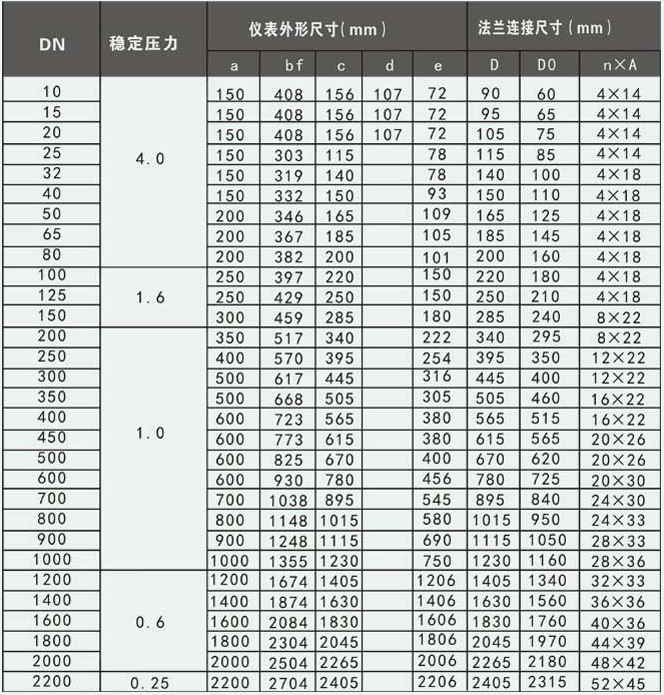

废水流量计尺寸参数对照表

废水流量计安装注意事项


废水流量计安装注意事项
废水流量计现场图
