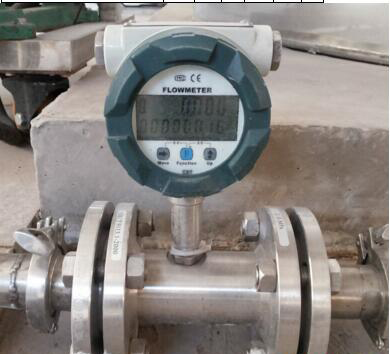

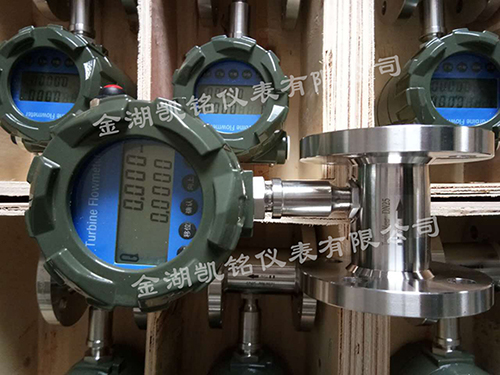

蒸馏水流量计

产品名称:蒸馏水流量计

产品型号:KM-LWGY

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:蒸馏水流量计压力损失小、叶轮具有防腐功能。有较强抗磁干扰和振动能力、性能可靠、寿命长,整机功能强、功耗低。

蒸馏水流量计是采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表,采用双排液晶现场显示,具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正,智能补偿仪表系数非线性,并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4位有效数字)及累积流量(8位有效数字,带清零功能)。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品,防爆等级为:ExdIIBT6。
蒸馏水流量计按照供电方式、是否具备远传信号输出可分为LWGY-B型和LWGY-C型。
LWGY-B型:供电电源采用3.2V10AH锂电池(可连续运行4年以上); 无信号输出功能。
LWGY-C型:供电电源采用24VDC外供电,输出4-20mA标准两线制电流信号,并可根据不同的现场需要,可增加RS485或HART通讯。


蒸馏水流量计特点

压力损失小,叶轮具有防腐功能。
具有较高的抗电磁干扰和抗震动能力,性能可靠工作寿命长。
液体涡轮流量计采用先进的超低功耗单片微机技术,整机功能强,功耗低,性能优越,具有非线性精度补偿功能的智能显示器。修正公式精度优于±0.02%。
仪表系数可由按键在线设置,LCD屏直观清晰,可靠性高。
采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。


蒸馏水流量计技术参数

1、仪表精度:管道式0.5级、1.0级;插入式2.5级
2、测量介质:电导率大于5μS/cm的各种液体和液固两相流体。
3、流速范围:0.2~8m/s
4、工作压力:1.6MPa
5、环境温度:-40℃~+50℃
6、介质温度:聚四氟乙烯衬里≤180℃,橡胶材质衬里≤65℃
7、防爆标志:ExmibdⅡBT4
8、防爆证号:GYB01349
9、外磁干扰:≤400A/m
10、外壳防护:一体化型: IP65;分离型:传感器IP68(水下5米,仅限于橡胶衬里)转换器IP65
11、输出信号:4~20mA.DC,负载电阻0~750Ω
12、通讯输出:RS485或CAN总线
13、电气连接:M20×1.5内螺纹,φ10电缆孔
14、电源电压:90~220V.AC、24±10%V.DC
15、最大功耗:≤10VA

蒸馏水流量计流量范围对照表


蒸馏水流量计流量范围对照表

蒸馏水流量计外形尺寸


蒸馏水流量计外形尺寸图
蒸馏水流量计外形尺寸对照表

蒸馏水流量计选型说明


蒸馏水流量计选型对照表

蒸馏水流量计仪表结构及安装方式

仪表安装采用法兰连接、螺纹连接及夹装式。
安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应≥20DN,下游直管段应≥5DN。
传感器应远离外界磁场,如不能避免,应采取必要的措施。
为了检修时不至影响液体的正常输送,应在传感器两端的直管段外安装旁通管道。
传感器露天安装时,请做好放大器插头的防水处理。
蒸馏水流量计安装方式图
