涡轮流量计的工作原理与构造
点击次数: 发布时间:2016-05-10

涡轮流量计概述

LWGY系列涡轮流量传感器(以下简称传感器)基于力矩平衡原理,属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点,广泛用于石油、化工、冶金、供水、造纸等行业,是流量计量和节能的理想仪表。


涡轮流量计结构特征与工作原理

(1)结构特征
传感器为硬质合金轴承止推式,不仅保证精度,耐磨性能提高,而且具有结构简单、牢固以及拆装方便等特点。
涡轮流量计结构图

(2)工作原理

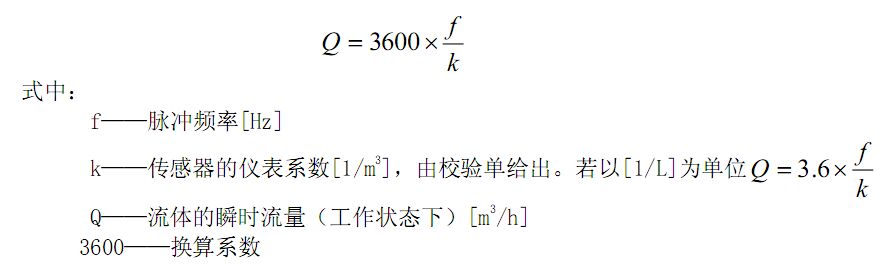

流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或总量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:
涡轮流量计工作原理公式
每台智能涡轮流量计传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。


涡轮流量计基本参数与技术性能

(1)基本参数:见表一
涡轮流量计基本参数对照表
DN 4—DN40口径的传感器为螺纹连接,最大工作压力为6.3Mpa;
DN50—DN200口径的传感器为法兰连接,最大工作压力为2.5Mpa;
DN 4—DN10口径的传感器带有前后直管段、过滤器。
DN15以上口径的传感器我公司可配套前后直管段。
(2)介质温度:-20~+120℃.
(3)环境温度:-20~+55℃.
(4)供电电源:电压:+5-24VDC,电流:≤10mA.
(5)传输距离:传感器至显示仪表的距离可达1000m.
