电磁流量计数字通讯接口及接线概述
点击次数: 发布时间:2016-05-11

电磁流量计数字通讯接口及接线

RS-232C接口:按IEEE RS-232C接口标准设计,标配为非电气隔离方式,可选光电隔离型接口。可支持MODBUS协议RTU格式。
RS-485 接口:按IEEE RS-485接口标准设计,标配为非电气隔离方式,可选光电隔离型接口。可支持MODBUS协议RTU格式和PROFIBUS-DP通讯方式。

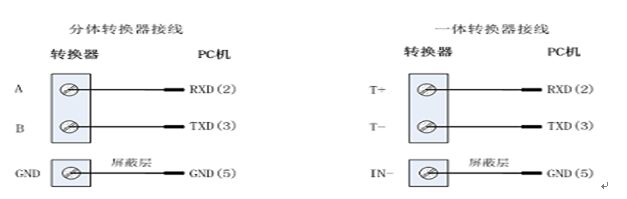

1、RS232接线,如下图所示

电磁流量计分体转换器接线

2、RS485 接线

2.1、非电气隔离方式接线

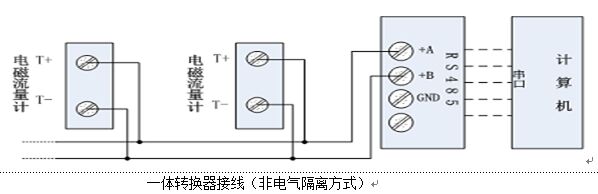

电磁流量计一体转换器接线图
电磁流量计分体转换器接线图
2.2、带光电隔离方式接线(包括MODBUS和PROFIBUS-DP通讯)

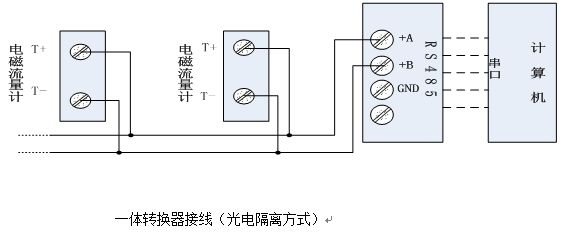

电磁流量计一体转换器接线图光电隔离

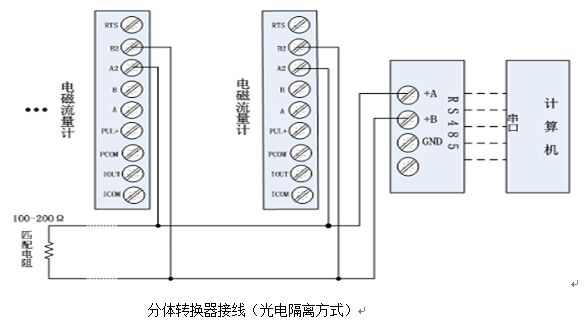

电磁流量计分体转换器接线图光电隔离方式

3、HART通讯手操器与电磁流量计的连接

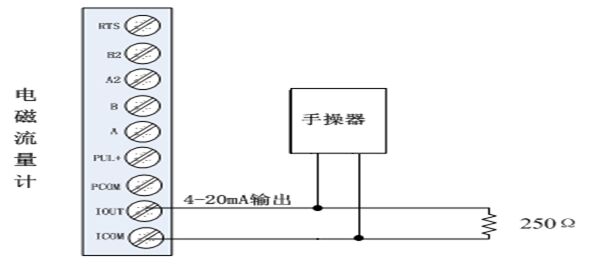

手操器与电磁流量计连接如下图所示:
手操器与电磁流量计连接图
说明:1)手操器并联在电磁流量计电流输出的负载两端没有极性;
2)回路中的电阻应大于200Ω,小于500Ω;
3)手操器不能串入电流回路。
注意:电磁流量计用手操器设置参数,通讯地址为非0值,波特率为14400。若仪表通讯
方式、地址及波特率设置不正确,手操器将不能设置参数!
