磁性浮球式液位计

磁性浮球式液位计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-UQZ
  • 测量范围:0-6000mm
  • 精度等级:±10mm
  • 公称通径:DN50-DN150
  • 适用介质:地下槽、池、水箱
  • 工作压力:1.6、2.5MPa
  • 工作温度:10℃~+80℃
  • 供电方式:24VDC
  • 订货号:KPYUECHQZ386

磁性浮球式液位计功能与适用范围

浮球液位变送器由液位传感器和电流转换器两部分组成,磁性浮球比重小于0.5,可漂浮于液面之上并沿导杆上下移动,导杆内装测量元件,在外磁场作用下产生正比于液位变化的电阻信号,浮球与液位同步变化,控制干簧管吸合断开,从而使传感器内电阻成线性变化,再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加数字信号输出。能对开口、密闭容器或地下池槽里的介质液位在仪表控制室内进行显示、报警和控制。被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体,并能克服液体的泡沫所造成的假液位的影响。广泛适用于炼油、化工、造纸、食品及污水处理等行业。

浮球液位变送器适用于承压或非承压容器内水、油或其他液体的液位测量,对于地下贮槽和高层水箱的液位测量尤为理想。并可提供耐腐品种,广泛应用于化工、冶金、电力、制药、造纸、食品、工业活水处理等行业。具有安装简单、使用方便、显示清晰、稳定可靠等优点。
液位变送器由不锈钢或防腐材料构成,且具有隔爆的防护性能。

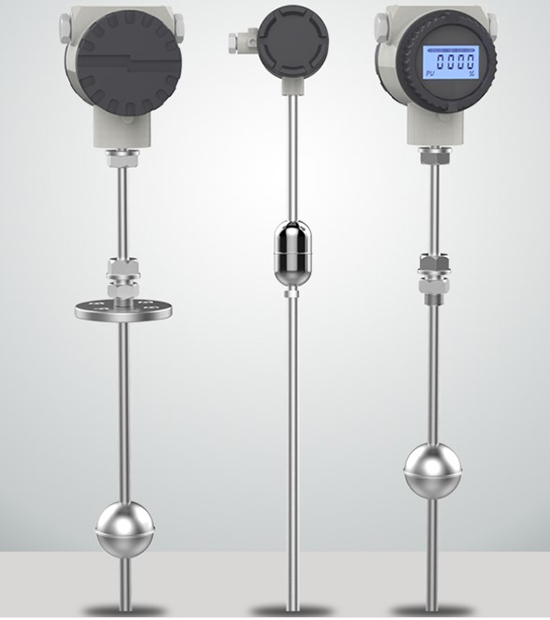

磁性浮球式液位计产品图


磁性浮球式液位计产品特点
安装方便,结构简单
性能可靠
耐腐蚀、防爆


磁性浮球式液位计主要技术指标
测量范围:L:0~6000nn内由用户任意选择。
输出信号:0~20mA DC
准确度:±10mm
介质密度:≥0.7g/cm
介质粘度:≤1.25St(1=10m/S)
工作温度:-40~60℃
负载阻抗:620Ω
供电电压:24V DC
出线口接头:内螺纹M20×1.5
连接法兰:HG20592~20635-97 DN150 PN1.6、2.5MPa,其他法兰标准如GB,HGJ,ANSI等用户注明
防爆标志:隔爆型dⅡBT4
浮球材料:0Cr18Ni9,聚四氟乙烯

磁性浮球式液位计安装示意图


磁性浮球式液位计优势分析
结构简单,无任何可动或弹性元件,因此可靠性极高,维护量极少。
安装方便:内装式结构尤其显示出这一特点,无需任何专业工具。
调整方便:零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变,两个调整互不影响。
用途广泛:可用于高温高压、强腐蚀等介质的液位测量。


磁性浮球式液位计主要技术指标
有效检测范围:0-0.2-20m
精度:0.5级、1级、1.5级
承压范围:负压、常压、高压(32MPa以下)
工作温度:-50~240℃
环境温度:-20~75℃
适用介质:酸、碱、盐或对及聚四氟乙烯无腐蚀的任意介质
输出信号:4~20mA、二线制
供电电源:负载电阻0-750Ω DC24V
固定方式:螺纹安装M20×1.5、M27×2 法兰安装DN15、DN25、DN50、DN80
