防腐型翻板液位计

防腐型翻板液位计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-UHZ
  • 测量范围:0~12m
  • 精度等级:±10mm
  • 公称通径:DN20-DN100
  • 适用介质:水 化工原料 油 液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:≤400℃
  • 供电方式:24VDC
  • 订货号:LHK595204FGF

防腐型翻板液位计功能与适用范围

翻板液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区、显示醒目,读数直观,并且测量范围大,配上液位报警、控制开关,可实现液位或界位的上下限报警和控制,配上液位变送器可将液位界位信号转换成二线制4~20mADC的标准信号,实现远距离检测、指示、记录与控制。广泛应用于石油、化工、制药、食品等行业的各种塔、罐、槽、球形容器和锅炉设备内介质的液位、界位指示。

防腐型翻板液位计产品图


防腐型翻板液位计的工作原理
根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。根据浮力原理制作,磁翻板内浮子在主体内(与容器相通),随着被测介质液位的升降而上下浮动,利用内浮子的磁性组件吸引翻板内的指示器来直接醒目地指示出被测容器内的液位变化。

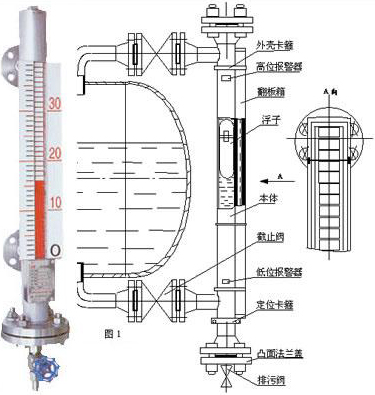

防腐型翻板液位计工作原理图


防腐型翻板液位计的技术参数
1、测量范围:侧装0-200mm、0-18000mm;顶装:0 - 200mm 、0 - 6000mm;超过以上数据请特殊注明要求。
2、测量精度:±10mm
3、介质密度:≥0.5g/cm3
4、工作压力:1.0,1.6,2.5,4.0MPa
5、工作温度:A=80℃,B=120℃,C=300℃
6、介质粘度:≤0.4Pa.S(在介质条件下,L对粘度大或低温时易结晶介质要选用加热夹套)
7、测量界位比重差:≥0.15g/cm3
8、本厂出厂连接法兰尺寸:DN20P N2.5(公制管)
9、连接法兰采用化工部1998年发布的HG20592-20635-97法兰标准。若采用其它法兰标准请用户在订货时注明。法兰连接孔分布形状:正方形。

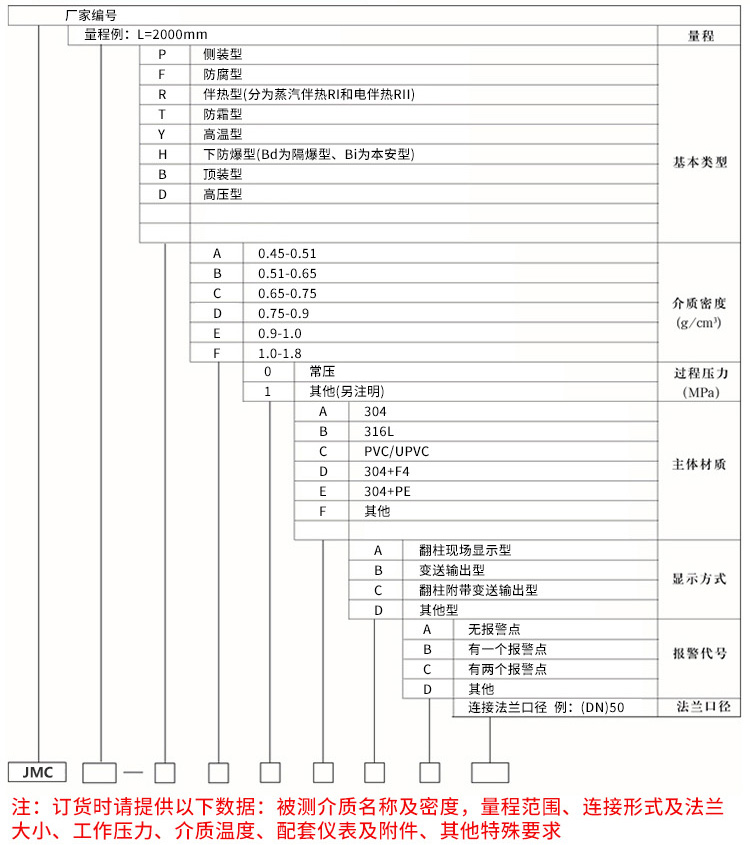

防腐型翻板液位计选型表
防腐型翻板液位计规格选型表


防腐型翻板液位计安装前以及安装时的几点注意事项
1、一般磁翻板液位计运输的时候都是木箱包装,内部卡紧,但是即便这样,即便是选择的好运输伙伴,也不能百分百保证运输的完美无损坏,所以在开箱前一定要检查木箱是否完好,如果有一定损伤,一定联系厂家或者一定要小心开箱,以免在开箱过程中无意损坏本来没有损伤的液位计,比如面板被划伤,因为面板是在开箱过程中zui容易受到锤子或者其他硬工具的损伤的。
2、在安装地点尽量不要多次激烈碰摔液位计,导致内部浮子或者其他部位的损伤。
3、由于运输过程中,物体是振动和移动的,在螺栓固定之前,尽量先用出厂配套的“子弹头”磁铁把翻板内的翻柱从头至尾给他顺一遍,保证磁性翻转的一致性。
4、调试时应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管(运行中应避免介质急速冲击浮子,引起浮子剧列波动,影响显示准确性),观察磁性红白球翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外)
5、安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性
6、安装必须垂直,以保证磁性浮子在主导管内上下运动自如。
7、对于特别材质的,比如PP材质。这些容易因为安装力度过大导致破裂的也需要注意。如果罐体上下法兰的平面度不是一个平面或者不平齐,那么在上下端法兰对接的时候,使劲的拧紧螺栓就会照成液位计法兰与液位计钢管处的小腿部分出现裂缝甚至断裂,这就是zui近有客户反应这个地方漏水。(出厂前都经过试压试水的,而这种原因导致的这地方漏水偶尔因为客户的这些鲁莽操作才导致问题发生)
8、筒体周围不容许有导磁体靠近,否则会直接影响液位计正常工作。
9、筒体内不应有固体杂质和磁杂质进入,以免对浮子造成卡阻及减弱浮力。
10、根据介质情况,可定期打开排污阀清洗主导管,清除管内沉积物质。
11、当配有远传配套仪表时需做到如下几条: 远传配套仪表上感应面应面向和紧贴主导管; 应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质); 远传配套仪表零位应与液位计零位指示处在同一水平线上; 远传配套仪表与显示仪表或工控机之间的连线zui好单独穿保护管敷设或用屏蔽二芯电缆敷设; 接线盒进线孔敷设后,要求密封良好,以免雨水、潮气等侵入而使远传配套仪表不能正常工作,接线盒在检修或调试完成后应及时盖上。 它是由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖等组

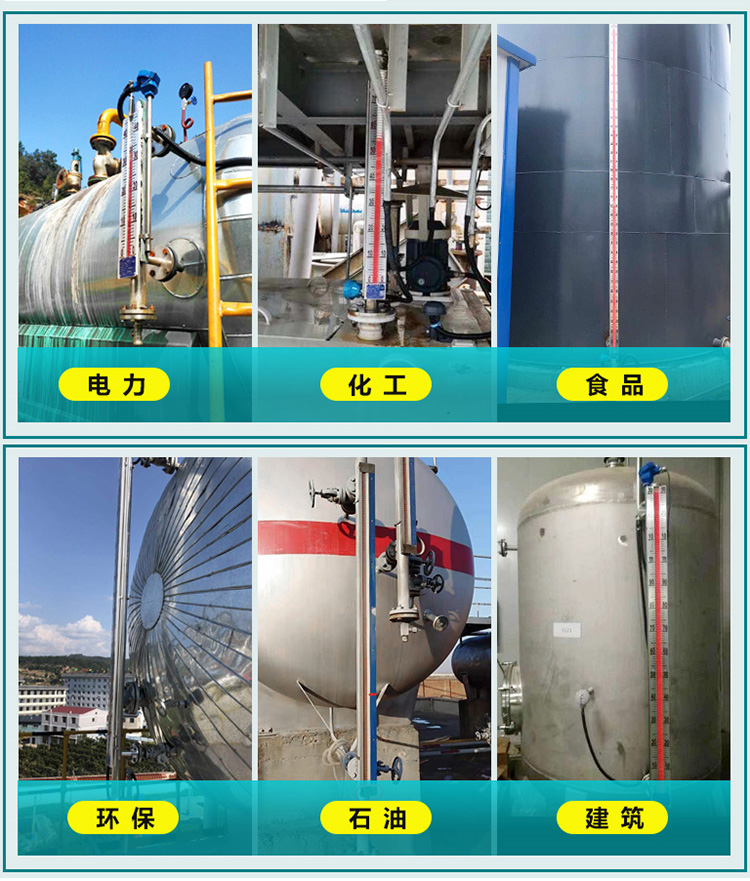

防腐型翻板液位计现场安装使用图


防腐型翻板液位计订货须知
1、型号:具体的型号可以在我们公司的网站上查到
2、介质温度:测量液体的zui低、zui高温度是多少
3、介质密度:如果不知道密度,可以告诉我们介质的名称,混合液体要知道由哪几种液体组成。
4、工作压力:zui高压力是多少
5、测量范围:也可称为公称长度,也就是两个法兰的中心距离,或者看一下已经使用的产品的标尺刻度是多少。
6、法兰标准:法兰的公称通径,使用zui多的法兰是DN20或DN25
7、接液材质:如不知道用哪种材质,可以向我们咨询
8、特殊要求:请在订货前详细注明,如是否要带远传、保温夹套等等。
