粉粒体流量变送器的工作原理
点击次数: 发布时间:2016-06-09
煤炭、水泥、粮食等粉拉体的计量多用质量流量.在连续生产过程中常用皮带秤测量.在运输皮带某一地段下设称重传感器.在皮带运输机上设转速传感器,两者输出信号相乘后即得单位时间内流过的物料质虽.这种方法原理简单,但精确度不高.而且不适合于封闭管道内的流量侧量。

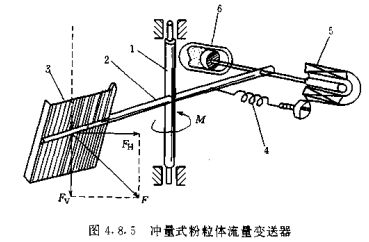

冲最式流量变送器比较适合密闭系统里的粉粒体流虽测盘,其原理可参看图4.8.5。
冲量式粉粒体流量变送器
在垂直轴1上有水平杆2,杆端的倾斜板3伸向管道中心,管道为自上而下布置。当粉拉体物料在管内自由下落时,冲在倾斜板上,产生力F.此力可分解为垂直分力Fv及水平分力FH.垂直分力被轴1的轴承反力矩平衡.水平分力FH,将使轴1形成转矩M,它克服弹簧4的弹力而旋转.物料质量沉量越大.力FH越大,转角也越大。转角可由差动变压器5转变为电信号,经电路放大整流后得到标准电流信号。
由于粉粒体的流动连续性差,持别是含有大颗粒或结块时尤其波动剧烈.所以需要有阻尼器6使转角变动平稳。
利用水平分力的优点是不因倾斜板上附着物料而引起误差.因而物料潮湿甚至是浆液状也可侧量。
这种流量变送器可将倾斜板部分置于密封管道中,避免粉尘飞扬.其输出电流与质量流量呈线性关系,测量梢确度约在0.2-2级间。
利用物料介电常数ε与空气介电常数的差别也可构成电容式粉拉体流量计,其原理是在垂直管遭中设置极板.使下落物料在极板间通过,由电容星的大小反映物料流束的流最。这种方法在管道内无阻力体.但是物料的介电常数。并不一定保持常数.当物料所含水分变动时.由于水比空气ε相差约80倍,会引起明显的误差。
