什么是电磁流量计的励磁方式?
点击次数: 发布时间:2016-06-04
由电磁流量计的工作原理可知,要达到对流量测量的条件之一,就是要建立一个磁感应强度为B.的磁场,这个磁场可以是直流磁场,也可以是交流磁场或其他类型的磁场。而磁场的建立是由励磁系统提供的。

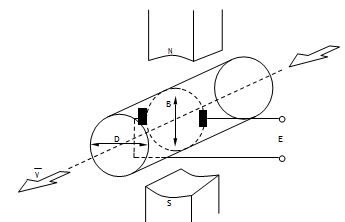

电磁流量计的工作原理图
励磁系统采用不同的励磁方式,可以给电磁流量传感器提供多种形式的磁场波形,而不同的磁场波形决定了工作磁场的特征,进而决定了电磁流量计信号处理方法。
电磁流量计的励磁方式主要有以下几种。

(1)直流励磁技术

直流励磁技术是利用永磁体或直流电源给电磁流量传感器励磁绕组供电,以形成恒定直流磁场。

(2)工频正弦波励磁技术

正弦波励磁技术是利用正弦波工频电源(50Hz),给电磁流量传感器励磁绕组供电,以形成一个正弦波交变磁场。

(3)低频矩形波励磁技术

低频矩形波励磁技术是采用集成电路技术和同步采样技术,给电磁流量传感器励磁绕组供电,以形成一个低频矩形波磁场。
该励磁技术综合直流和交流励磁技术的优点,又克服了它们各自的不足。

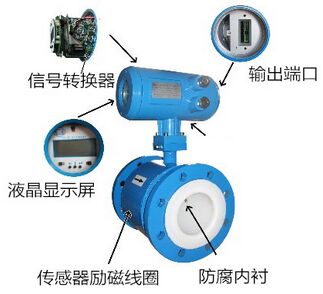

电磁流量计结构图
