电磁流量传感器的组成和作用是什么?
点击次数: 发布时间:2016-06-04
电磁流量传感器主要由测量管、磁路系统、电极和干扰调整器等部件组成,它们的主要作用如下。

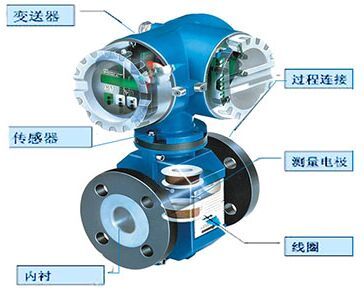

电磁流量计结构图

(1)测量管

测量管位于传感器中心,两端用法兰或其他方式进行连接,被测介质流过测量管时,切割磁力线而产生感应电动势。为此要求测量管:
a)必须是由非导磁材料制成,如聚四氟乙烯(F4)、聚三氟乙烯、四氟乙烯和六氟丙烯、陶瓷、耐酸橡胶等;
b)在满足强度和耐磨的前提下,管壁尽可能薄些;
c)为防止电极上电流信号被短路,测量管内侧应有绝缘衬。

(2)磁路系统

磁路系统主要是指电磁铁,它以励磁方式产生相应的磁场。

(3)电极

电极安装在测量管两侧的管壁上,一般与被测介质直接接触,其作用是把被测介质切割磁力线时所产生的感应电动势信号引出,再输送至转换器。
电极所选用的材料必须是非磁性导电材料,根据被测介质的腐蚀性,可选择如304,316不锈钢,哈B、哈C合金,钛,钽等金属。

(4)干扰调整器

干扰调整器主要用于正弦波励磁的电磁流量计,可以抑制由于“变压器效应”而产生的正交干扰。
