靶式流量计的流量系数及压力损失

点击次数：2664 发布时间：2021-03-16 09:14:15
从靶式流量计的流量测量公式(13-3)和式(13-4)可知，当被测介质密度及靶的几何尺寸确定以后，靶式流量计的测量准确度主要取决于流量系数a的准确度。
流量系数a由实验确定。大量的实验结果表明，当流量超过某一值时，流量系数a将趋于常数。使a趋于恒定值的管道雷诺数ReD称为靶式流量什的界限雷诺数，用Rex表示。当ReD>Rex时，a可以被认为是一常数。ReD
靶式流量计的流量系数a和界限系数Reg与靶的几何尺寸，管道内径，靶径比及被测介质的性质都有关系。表13-1和表13-2列出了国产气动和电动靶式流量计水校的流量系数a及界限雷诺数Reg的参考数据。图13-2所示为圆盘靶流量系数的水校实验曲线。横坐标为管道雷诺系数ReD ,纵坐标为流量系数a。

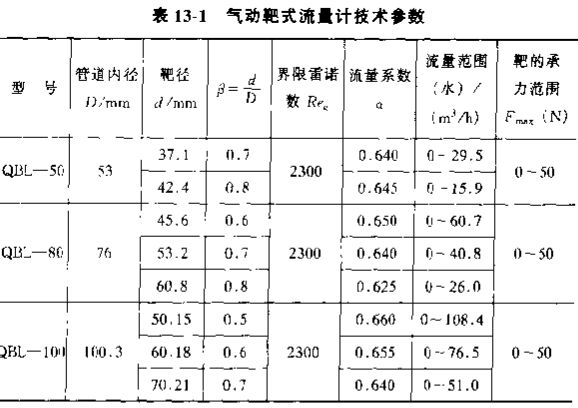

气动靶式流量计技术参数

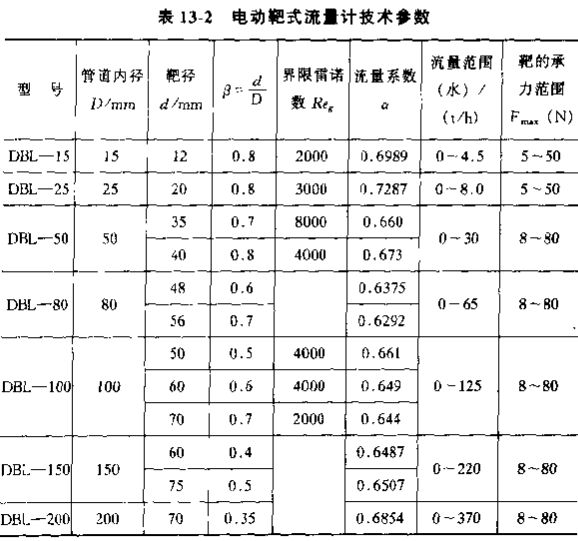

电动靶式流量计技术参数
由上述试验结果可以证明，靶式流量计的流量系数趋于稳定时，界限雷诺数Reg比标准节流装置的界限雷诺数(推荐使用的最小雷诺数ReDmin)要低得多。这正是靶式流量计适用于测量高粘度低雷诺数流量的原因。与节流装置不同，靶式流量计的界限雷诺数不仅与β值有关，而且与管径D有关。当β值相同时，若管径D不同，则Reg也不同。这一点在使用时必须予以注意。
靶式流量计在出厂之前用水标定流量系数，但实际使用中，一般不用靶式流量计来测量水流量，由于流量系数不仅与靶式流量计的结构因素有关，而且与被测介质的粘度和密度有关，所以在实际使用前应该用被测介质进行标定，并且要求标定时的流体温度和压力要和实际使用时一致。

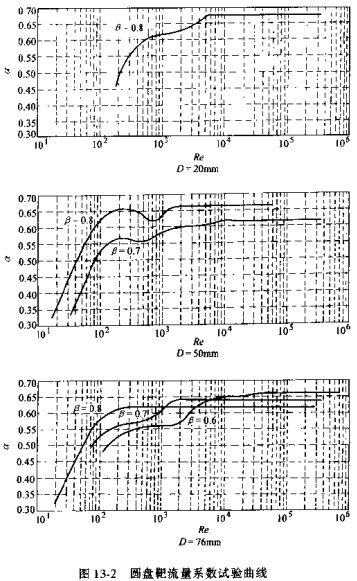

圆盘靶流量系数试验曲线
靶式流量计安装于管道中，流体流经靶后将产生一定的压力损失，这一压力损失不仅与流量有关，而且与靶径比β及管径D有关。靶式流量计的压损一般低于节流式流量计，取β=0.8和β=0.5的孔板进行测试比较，靶式流量计的压损只有孔板的40～50%。
