水蒸汽流量计

水蒸汽流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LUGB
  • 测量范围:5-11000m³/h
  • 精度等级:1.5级、1.0级
  • 公称通径:DN20~DN1200
  • 适用介质:气体、液体、蒸汽
  • 工作压力:1.6MPa~10MPa
  • 工作温度:-80℃~450℃
  • 供电方式:24VDC 锂电池
  • 订货号:HCNYUURNP631
水蒸汽流量计产品的种类及应用范围
JKM-LUGB系列涡街分为满管型压电式涡街流量计,插入型压电式涡街流量计,电池供电型压电式涡街流量计,潜水型/分体型涡街流量计(协议订货),一体型压电式带温度,压力补偿涡街流量计,分体型压电式带温度,压力涡街流量计。
JKM-LUGB系列涡街分为满管型电容式涡街流量计,插入型电容式涡街流量计。
JKM-LUGB系列涡街流量计是基于卡门涡街原理而研制的一种具有国际先进水平的新型流量计,采用涡街传感器和美国Microchip公司微控制器技术开发的一种具有国际先进水平的流量计,属于流体振动式流量计。由于它具有其他流量计不可兼得的优点,广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等)、水和液体(如:水、汽油、酒精、苯类等)的计量和控制.

水蒸汽流量计产品图


水蒸汽流量计有以下特点
1、检测元件不接触被测介质,因此性能稳定、可靠性高。
2、没有可动部件,构造简单而牢固,长期运行可靠,使用寿命长。
3、测量范围广,量程可达10:1。
4、精度高。
5、输出脉冲信号或电流信号便于同计算机等数字系统配套使用。

水蒸汽流量计的工作原理

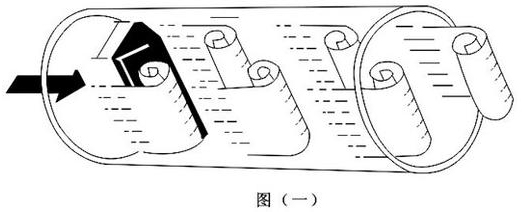

蒸汽流量计在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡门涡街,如图一所示。
水蒸气流量计的工作原理图一
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡门涡街原理,有如下关系式:
f=StV/d   公式(1)
式中:
F---发生体一侧产生的卡门旋涡频率
St--斯特罗哈尔数(无量纲数)
V---流体的平均流速
d---旋涡发生体的宽度

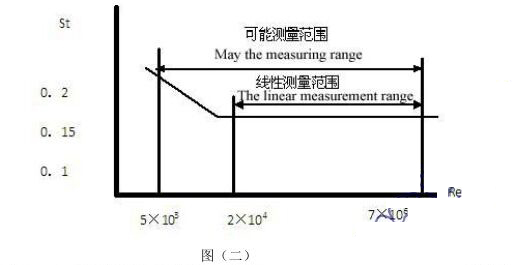

由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,图二表示斯特罗哈尔数(St)与雷诺数(Re)的关系。
水蒸气流量计的工作原理图二
在曲线表中St=0.17的平直部分,旋涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量,所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)
K=N/Q(1/m³)   公式(2)
式中:K=仪表常数(1/m³).
N=脉冲个数
Q=体积流量(m³)

水蒸汽流量计的主要技术参数
介质:适用于气体、液体均可使用
测量范围:0m/s~120m/s(标准状态)
精度:优于±1.5级
重复性:±0.2%满量程
输出信号:4~20mA,,RS485,MODBUS,HQBUS
工作压力: ≤2.5MPa(最大可达20MPa)
介质温度:-40℃~510℃
环境温度:-40℃~80℃
供电电源:24VDC ±10%,≥350mA
公称通径:Dn20~1000mm
流量范围:0.6~12720m3/h;
线性度:≤±1.0%;
重复性:≤0.2%介;
质温度:-40~350℃;
公称压力:2.5、4.0Mpa;
本体材质:1Cr18Ni9Ti
供电电源:24V.DC;
负载电阻:最大负载电阻不超过350Ω;
输出信号:脉冲或4-20mA。(可选)
水蒸气流量计主要技术参数表

水蒸汽流量计的口径与流量对照表
水蒸气流量计流量对照表一
水蒸气流量计流量对照表二

水蒸汽流量计的选型
水蒸汽流量计的选型

水蒸汽流量计安装要求说明
1、涡街流量计只能单向测量,安装时注意保证介质流量方向与流量计箭头所示方向一致。
2、涡街流量计最佳安装方式为竖直安装,介质自下而上通过流计。即将流量计安装在竖直管道上,流量方向为自下向上。
3、水平安装时,必须将流量计装在整个系统的高压区,并保证相应的出口压力;不要安装在管路的最高点,因最高点往往气体积聚,管道非满,出口不可直接放空。
4、测高温流体时,尽量采用竖直安装方式;若不得不水平安装,请将流量计的变送器部分竖直向下,或水平侧装,避免温度过高;注意安装位置处空气流动或通风良好。
5、直管段要求:至少保证流量计前15倍管径,流量计后5倍管径。如流量计前有弯头,缩进,扩大等干扰源,则需保证流量计前30-40倍的管径,流量计后6倍管径。流量计应安装于调节阀,压力或温度传感器的上游。
6、安装时注意管道口径应略大于或等于仪表的内径。
7、使用密封圈时,注意密封圈内径应略大于或等于仪表的内径,密封圈中心位于管道中心。
8、电缆入口密封仪表电气连接时,必须注意进线孔的密封。必须根据仪表电缆入口型号选择相应的密封接口(M20×1.5;1/2'NPT;G1/2'),并正确、紧密地安装。没有密封接头,或安装马虎,达不到密封效果。
水蒸气流量计安装要求图一
安装环境要求:
1.尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2.避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。
3.避开高温环境和强腐蚀气体环境。若必须安装,须有通风措施。
4.流量仪表尽量避免安装在振动较强的管道上。若必须安装,须在其上下游2D处加设管道紧固装置,并加防振垫,加强抗振效果。
5.仪表最好安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成U形,避免水顺着电缆线进入放大器壳内。仪表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。
仪表管道安装要求:
1、涡街流量仪表对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游直管段长度要求如图,DN为仪表公称口径 单位mm(注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。)
2、上、下游配管内径应相同。如有差异,则配管内径Dp与涡街仪表表体内径Db应满足以下关系0.98Db≤Dp≤1.05Db上下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于0.05Db
3、仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大1-2mm
4、测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游3-5D处,测温孔应设置在下游6-8D处,D为仪表公称口径,单位:mm
5、仪表在管道上可以水平、垂直或倾斜安装。

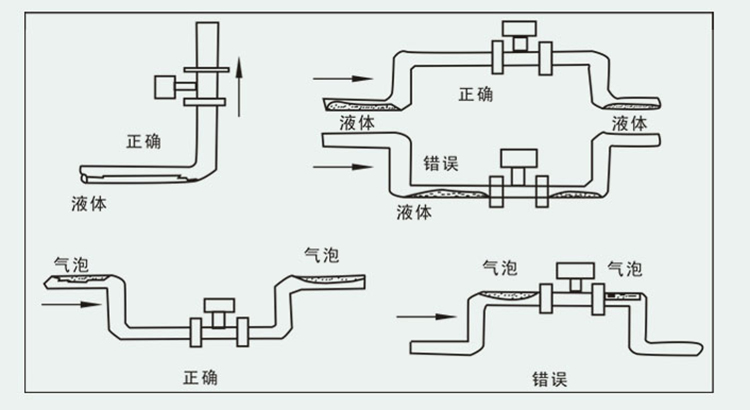

6、测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气体应自下而上流动。
7、测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处。
8、测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过70°;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响仪表的正常工作。

水蒸气流量计的安装要求图二
