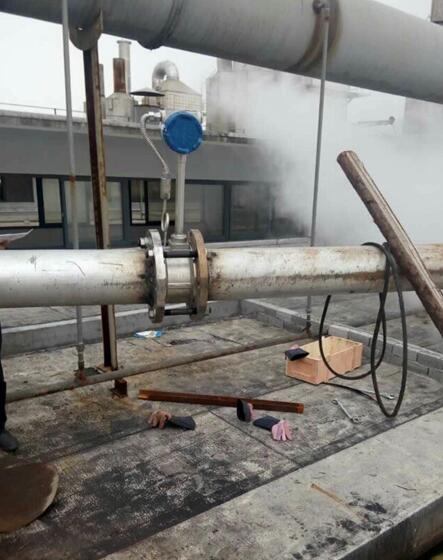

高温蒸汽流量计

产品名称:高温蒸汽流量计

产品型号:KM-LUGB

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:高温蒸汽流量计专门用于测量各种高温高压条件下的气体、蒸汽、液体及烟气的流量,广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

高温蒸汽流量计产品概述

高温蒸汽流量计是应用非常广泛的一种流量计仪表,几乎可以计量所有在管道中流动的介质,包括各种液体、气体和蒸汽。
我公司生产的高温蒸汽流量计可分为以下几大类:
安装形式:法兰卡装式涡街流量计 法兰连接式涡街流量计 插入式涡街流量计  管段式涡街流量计
使用用途:普通型涡街流量计 分体式涡街流量计 高温型涡街流量计 高压涡街流量计 防爆型涡街流量计
信号传输:现场显示型涡街流量计 远传型涡街流量计 无线远传测控系统
配置组成:温压双补型涡街流量计 温度补偿型涡街流量计 压力补偿型涡街流量计
定值补偿型涡街流量计 智能蒸汽流量计
高温蒸汽流量计由于测量介质不同、使用环境不同、技术要求不同,其选用的类型和配置也不同,产品就价格也不同。


高温蒸汽流量计的特点

◆ 测量精度高,量程宽;
◆ 测量介质广泛,可测量液体、气体和蒸汽;
◆ 工作温度高,介质温度可达350℃;
◆ 无运动部件,无磨损,可靠性高;
◆ 表体采用不锈钢材料,美观,耐腐蚀。


高温蒸汽流量计参数

◆ 公称通径:DN15~DN1500
◆ 适用范围:气体:空气、二氧化碳、氧气、氮气、煤气、天然气、沼气和其它各种化学气体等;液体:水、高温水、油、食品液、化学液等;蒸汽:饱和蒸汽、过热蒸汽。
◆ 可测介质温度:防爆介质:-40℃~100℃;低温介质:-40℃~100℃;
中温介质:-40℃~280℃;高温介质:-40℃~350℃
◆ 公称压力:低压:≤1.6Mpa、≤2.5Mpa;中压:≤4Mpa、≤6.3Mpa;高压:≤10Mpa、≤16Mpa、≤25Mpa、≤42Mpa;
◆ 精度等级:测量液体1级(0.5级可协议订货);测量气体:1.5级(1级可协议订货);测量蒸汽:1.5级(1级可协议订货);
◆ 流速范围:液体:0.3~8m/s;气体:3~65m/s;蒸汽:3~70m/s;
◆ 测量范围:请参考流量测量范围表;
◆ 输出信号:电压脉冲:低电平≤1V,高电平≥6V;标准电流:4~20mA
◆ 供电电源:电源脉冲输出:+12VDC/+24VDC;4~20mA标准电流输出:+24VDC;现场液晶显示:3.6V1号1节锂电池供电,使用寿命大于2年;
◆ 环境温度:-30℃~+55℃;
◆ 相对湿度:5%~90%;
◆ 表体材料:304、1Cr18Ni9Ti,其它材质可协议订货;
◆ 防护等级:IP65、IP67;
◆ 防爆等级:ExiaIICT4;


高温蒸汽流量计工作原理

在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图(一)所示。
高温蒸汽流量计工作原理图
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:
f=StV/d       公式(1)
式中:
f-发生体一侧产生的卡门旋涡频率
  St-斯特罗哈尔数(无量纲数)
  V-流体的平均流速
  d-旋涡发生体的宽度
由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,

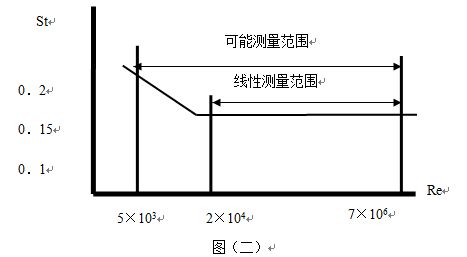

图(二)表示斯特罗哈尔数(St)与雷诺数(Re)的关系。
高温蒸汽流量计工作原理图
在曲线表中St=0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量计传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)
K=N/Q(1/m³)       公式(2)
式中:K=仪表常数(1/m³)。
N=脉冲个数
Q=体积流量(m³)

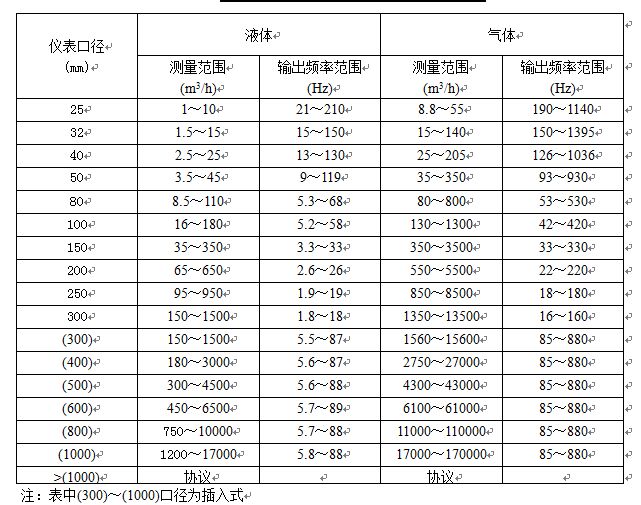

高温蒸汽流量计传感器工况流量范围表


高温蒸汽流量计流量范围对照表

高温蒸汽流量计常用气体介质的标准状态密度


高温蒸汽流量计常用气体介质的标准状态密度对照表

高温蒸汽流量计安装外形尺寸


高温蒸汽流量计安装外形尺寸图

高温蒸汽流量计选型型谱


高温蒸汽流量计选型型谱对照表
