过热蒸汽流量计

过热蒸汽流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LUGB
  • 测量范围:5-11000m³/h
  • 精度等级:1.5级、1.0级
  • 公称通径:DN20~DN1200
  • 适用介质:气体、液体、蒸汽
  • 工作压力:1.6MPa~10MPa
  • 工作温度:-80℃~450℃
  • 供电方式:24VDC 锂电池
  • 订货号:IYO788168NBQ
过热蒸汽流量计产品概述
涡街流量计是根据卡门涡街理论,利用了流体的自然振动原理,以压电晶体 或差动电容作为检测部件而研制的新型智能流量仪表。
涡街流量计采用先进的差动技术,配合隔离屏蔽、滤波等措施,克服了同类产品抗震性 差、小信号数据紊乱等问题,并采用了独特的传感器封装技术的防护措施,保证了产品的 可靠性,产品有基本型和复合型两种形式,基本型测量单一流量信号,复合型可同时实现 温度、压力、流量的测量。每种形式都有一体、分体结构,以满足不同的安装环境。
涡街流量计具有量程比宽,耐高温、抗振动、精度高,安装维护方便和介质适应性广等一 系列优点,可广泛应用于石油、化工、冶金、机械、食品、造纸,以及城市管道供热、供水、煤气等行业的各 种低黏度液体、气体和蒸汽介质的质量流量和体积流量的计量。

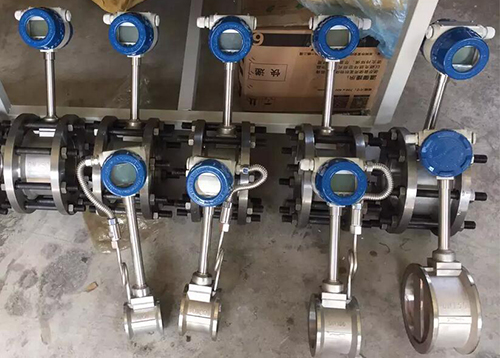

过热蒸汽流量计产品图


过热蒸汽流量计工作原理
1、涡街流量计的结构。

过热蒸汽流量计结构图


2、工作原理
当介质以一定速度度过三角柱体时,在三角柱体两侧后面产生一个交替排列的旋涡带,称之为“卡门旋 涡”,由于旋涡发生体两侧交替产生旋涡,于是在发生体两侧产生压力脉动,从而使检测体产生应 力,封装在检测探头体内的压电元件在交变应力的作用下,产生与旋涡同频率的交变电荷信号,经前置放大器 放大,送至智能流量积算仪进行智能化处理,实现流体瞬时流量、累积流量的显示及流量数据及流量数据与微 机系统之间的通讯和控制。
在一定雷诺数范围内(2×104~2×106)旋涡的释放频率f与流体流速V及旋涡发生体的迎流面宽度d之间关 系,可用下式表示:f=Sr·V/d,式中f-卡门旋涡的释放频率,Sr-系数(称为斯特劳哈尔数),V-流速,d-三 角柱体的宽度。
斯特劳哈尔数是涡街流量计的重要系数。在曲线的Sr≈0.16的平直部分,所以只要准确测出频率f,就可以 测出流体流速V=f·d/Sr,从而达到测量管道内流体测量的目的,即:Q=3600×f/k……(1)(k-仪表系数, 次/m3)

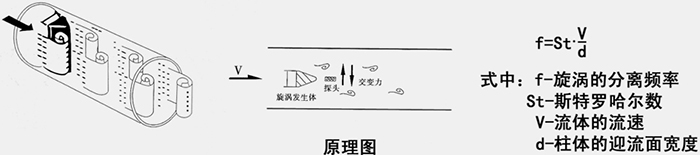

过热蒸汽流量计工作原理图


过热蒸汽流量计产品特点
1、安装简便,维护十分方便;
2、结构简单牢固,无可动部件,长期运行十分可靠;
3、量程范围宽,量程比可达1∶15;
4、压力损失小,运行费用低,更具节能意义;
5、应用范围广,液体,气体,蒸汽均可测量;
6、检定周期长,一般为两年;
7、在一定雷诺数范围内,输出信号不受被测介质物理性质和组分变化的影响,仪表系数仅与旋涡发生体的形 状和尺寸有关,调换配件后一般无须重新标定仪表系数;
8、可现场显示,也可远距离传输,还可与计算机控制系统联网;
9、检测探头不直接接触被测介质,性能更稳定。


过热蒸汽流量计技术指标
1、测量介质:液体、气体、蒸汽
2、测量范围:(见下表)
3、公称通径:(见下表)非标产品可根据用户要求特色定做
过热蒸汽流量计流量范围对照表
过热蒸汽流量计尺寸对照表

过热蒸汽流量计的选型说明
过热蒸汽流量计选型对照表

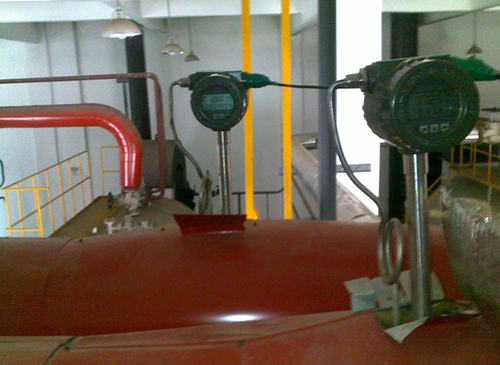

过热蒸汽流量计工作现场图
