饱和蒸汽流量表

饱和蒸汽流量表

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LUGB
  • 测量范围:5-11000m³/h
  • 精度等级:1.5级、1.0级
  • 公称通径:DN20~DN1200
  • 适用介质:气体、液体、蒸汽
  • 工作压力:1.6MPa~10MPa
  • 工作温度:-80℃~450℃
  • 供电方式:24VDC 锂电池
  • 订货号:JVB256390LLN
饱和蒸汽流量表产品概述
涡街流量计将涡街测量头插入管道特定位置,通过测量该位置的局部流量,根据管道截面流速分布关系,计算出管道内平均流速值。它由转换器、插入杆组件、球阀( 根据需求配 )、安装短管(ф100)、涡街测量头等组成。LUGB型插入式涡街流量计是按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定-在截面一点的速度测量法),采用埋入压电晶体的涡街测速探头,插入大口径工业管道内,将卡曼旋涡频率转换为与流量成正比的电流或电压脉冲信号或4~20mADC电流信号。
涡街流量计主要用于各种工业管道中大口径气体、液体、蒸汽介质流体的流量测量,主要特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。插入式涡街流量计仪表无可动机械零件,因此可靠性高,维护量小,仪表参数能长期稳定。插入式涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表,同时可做防爆型和温压补偿型。

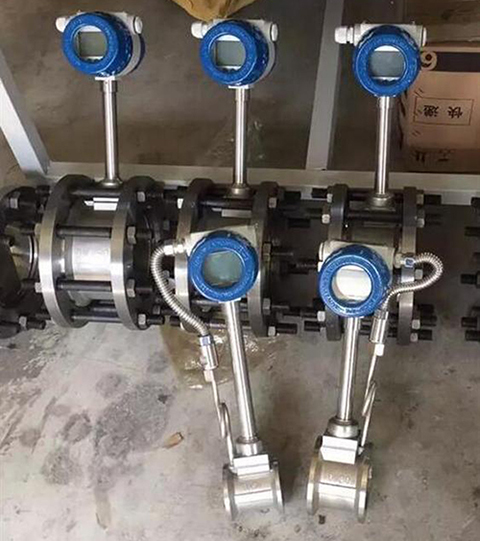

饱和蒸汽流量表产品图

饱和蒸汽流量表特点
1、可测量蒸汽、气体、液体的体积流量和质量流量;
2、无机械运动部件,测量精度高,结构紧凑维护方便;
3、压力损失小,量程范围宽,范围度达1:25;
4、采用消扰电路和抗振传感头,使仪表具有一定抗环境振动性能;
5、可测介质温度达+250℃;
6、可实现不断流拆装传感器,可实现放大器与传感器分离(分离距离15m)。

饱和蒸汽流量表流量范围表
饱和蒸汽流量表口径流量范围表

饱和蒸汽流量表产品安装
1、简易式流量计安装方法
在满足流量计直管段要求的安装点上开一个Φ100的圆缺。
用Φ109×4.5mm基座的下管段与管道上开好口的圆缺焊接,基座焊接后目测不得有明显的歪斜。
将测速探头插入管道中,调整好插入深度使侧头中心与管道的中轴想吻合,侧头中心线与管道中轴线的夹角不应大于5度,然后调整好流向标使其与流体的流向相同。
把法兰或球阀与焊接好的基座对接,用螺栓紧固好。


2、球阀式流量计(有截止阀型)安装和拆卸方法
技术要求
未注尺寸和材料均由用户根据耐压强度和防腐要求自行确定。
“安装基座”在管道上的位置应端正,直观应无明显的偏斜。
非钢制管道可用夹箍固定“安装基座”但夹箍上必须有图中所示的空隙尺寸85mm,以便在安装球阀时由此空隙穿入螺栓M16×65.
法兰连接尺寸的标准:GB4216.4-84.
饱和蒸汽流量表现场安装使用图

饱和蒸汽流量表技术参数
公称通经(mm):DN200~1500
仪表材质:1Cr18Ni 9Ti
公称压力(Mpa): PN1.6Mpa;PN2.5Mpa
被测介质温度(℃):-40~+250℃
环境条件:温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa
精度等级:示值的±2.5%
量程比:1:10;1:15
阻力损失系数:Cd<2.6
输出信号:传感器:脉冲频率信号0.1~3000Hz 低电平≤1V 高电平≥6V;变送器:两线制4 ~ 20mADC电流信号
供电电源:传感器:+24VDC;变送器:+24VDC;现场显示型:仪表自带3.2V锂电池
信号传输线:KVVP3×0.3(三线制),2×0.3(二线制)
传输距离:≤500m
信号线接口:内螺纹M20×1.5
防爆等级:ExdIIBT6
防护等级:IP65
允许振动加速度:1.0g

饱和蒸汽流量表安装拆卸图


饱和蒸汽流量表安装步骤
1、涡街流量计在管道上用气焊开一个略小于Φ100mm的圆孔,并把圆孔周围毛刺清除干净,以保证测头旋转流利
2、在管道圆孔处焊上厂家提供的法兰,要求法兰轴线与管道轴线垂直。
3、将球阀及传感器安装在焊接好的法兰上。
4、调节丝杠,使插入深度符合要求(保证测头中心轴线和管道中心轴线重合),流体流向必须与方向标上的指示箭头保持一致。
5、均匀拧紧压盖上的螺丝。(注:压盖的松紧程度决定仪表的密封程度和丝杠能否旋动)

6、检查各环节是否完成好,慢慢打开阀门观察是否有泄露(需特别注意人身安全)若有泄漏请重复步骤5、6.

饱和蒸汽流量表安装方式图
