防爆压力变送器

当前位置:主页 > 产品展示 > 变送器系列 > 压力变送器 > 防爆压力变送器

防爆压力变送器

产品名称:防爆压力变送器

产品型号:KM-1151/3051DP

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:参考精度:数字、智能:±0.1%校验量程;模拟、线性:±0.2%校验量程。

防爆压力变送器是一种接受压力变量,经传感转换后,将压力变化量按一定比例转换为标准输出信号的仪表。变送器的输出信号传输到中控室进行压力指示、记录或控制。
防爆压力变送器在应用中是与导压管相连接的,在进行校准的过程中,通常的做法,需要把导压管和单法兰压力变送器的接头拆开,再接入压力源进行校准。但这样是很麻烦的,并且工作和劳动强度大,最担心的是拆装接头时把导压管扳断或出现泄漏问题。我们知道不管什么型号的单法兰压力变送器,其正、负压室都有排气、排液阀或旋塞,这就为我们现场校准单法兰压力变送器提供了方便,也就是说不用拆除导压管就可校准单法兰压力变送器。

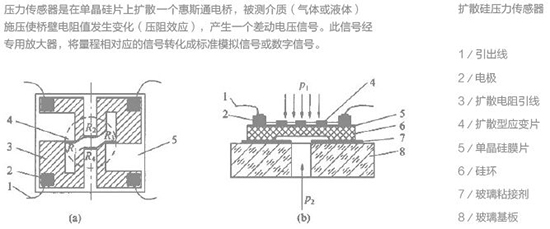

防爆压力变送器工作原理图
防爆压力变送器工作原理图

防爆压力变送器选型原则
1、测量范围、需要的精度及测量功能;
2、测量压力校验仪仪表面对的环境,如石油化工的工业环境,有可燃(有毒)和爆炸危险气氛的存在,有较高的环境温度等;
3、被测介质的物理化学性流量计质和状态,如强酸、强碱、粘稠、易凝固结晶和气化等工况;
4、操作条件的变化,如介质温度、压力、浓度的变化。有时还要考虑到从开车到参数达到正常生产时,气相和孔板流量计液相浓度和密度的变化;
5、被测对象容器的结构、形状、尺寸、容器内的设备附件及各电磁流量计种进出口料管口都要考虑,如塔、溶液槽、反应器、锅炉汽包、立罐、球罐等;
6、其他要求,如环保及卫生等要求;
7、工程仪表选型要有隔离器统一的考虑,要求尽可能地减少品种规格,减少备品备件,以利管理;
8、实际的工艺情况
防爆型压力变送器用于测量液体、气体或蒸汽的液位、密度和压力,然后将其转变成4~20mA DC信号输出。可与HART 手操器相互通讯,通过它进行设定,监控或与上位机组成现场监控系统。 是根据现场要求研制开发的新产品,可脱离手操器,通过按键方式实现现场调零,组态等操作。
防爆压力变送器连接方式图

防爆压力变送器性能规格
(零基准校验范围,参考条件下,硅油充液,316 L不锈钢隔离膜片。)
1、参考精度
数字、智能:±0.1%校验量程;模拟、线性:±0.2%校验量程
2、稳定性
数字、智能:6个月,±0.1%URL;模拟、线性:6个月,±0.2%URL
3、环境温度影响
KM1151/3051DP型防爆型压力变送器数字、智能
零点误差:±0.2%URL/56℃;总体误差:±(0.2%URL+0.18%校验量程)/56℃
模拟、线性
零点误差:±0.5%URL/56℃;总体误差:±(0.5%URL+0.5%校验量程)/56℃
4、静压影响
零点:对于量程4至8,在13790kPa下为±0.2%URL;其它量程为±0.25%URL。零点误差可在线通过重新调零来修正。
量程:可修正至±0.25%输出读数/6895kPa,对于量程3,可修正至±0.5%输出读数/6895kPa
5、振动影响
在任意轴向上,200Hz下振动影响为±0.05%URL/g
6、电源影响
小于±0.005%输出量程/伏特。
7、负载影响:
没有负载影响,除非电源电压有变化。
8、电磁干扰/射频干扰(EMI/RFI影响)
由20至1000MHz,场强达至30V/M时,输出漂移小于±0.1%量程。
9、安装位置影响
零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉;对量程无影响。
10、功能规格
测量范围:差压:0-1.3~6890KPa;静压:4、10、14MPa
11、零点与量程
数字、智能:可用本机量程和零点按钮调整,或用HART手操器远程调整。
模拟、线性:量程和零点连续可调。
13、零点正、负迁移
零点负迁移时,量程下限必须大于或等于-URL;零点正迁移时,量程上限必须小于或等于+URL。校验量程大于或等于最小量程。
14、输出
数字、智能:4~20mA DC,用户可选择线性或平方根输出,数字过程变量叠加在4~20mA DC信号上,可供采用HART协议的上位机使用。
模拟、线性:4~20mA DC,与过程压力成线性。

防爆压力变送器选型
KM-1151/3051DP 防爆压力变送器
  代码 量程范围KPa
3 0-1.3~7.5
4 0-6.2~37.4
5 0-31.1~186.8
6 0-117~690
7 0-345~2068
8 0-1170~6890
  代码 输出
E 4-20mA
S 智能式
  代号 结构材料
法兰和接头 排气/排液阀 隔离膜片 灌充液体
22 316不锈钢 316不锈钢 316不锈钢 硅油
23 316不锈钢 316不锈钢 哈氏合金C
24 316不锈钢 316不锈钢 蒙乃尔
25 316不锈钢 316不锈钢
33 哈氏合金C 哈氏合金C 哈氏合金C
35 哈氏合金C 哈氏合金C
44 蒙乃尔 蒙乃尔 蒙乃尔
  代号 最大工作压力MPa
B- 4
C- 10
D- 14
  代码 选项
M1 0-100%线性指示表
M2 LED显示表
M3 LCD显示表
B1 管装弯支架
B2 板装弯支架
B3 管装平支架
D1 侧面泄放阀在压力室上部
D2 侧面泄放阀在压力室下部
不注 1/2NPT锥管螺纹接头
C2 丁字形螺纹接头M20×1.5,带后部焊接Ф14引压管的球锥连接头
d 隔爆型dⅡBT4
i 本安型iaⅡCT6
J 流量变送器4-20mA开方输出
s 不锈钢三阀组

对防爆压力变送器进行校准时,应该需要注意以下几点
1、先把三阀组的正、负阀门关闭,打开平衡阀门;
2、然后旋松排气、排液阀或旋塞放空;
3、用自制的接头来代替接正压室的排气、排液阀或旋塞;而负压室则保持旋松状态,使其通大气;
4、压力源通过胶皮管与自制接头相连接,关闭平衡阀门,并检查气路密封情况;
5、然后把电流表(电压表)、手操器接入变送器输出电路中,通电预热后开始校准。
KM3051防爆压力变送器或称智能压力变送器用于测量液体、气体或蒸汽的液位、密度和压力,然后将其转变成4~20mA DC信号输出。3051压力变送器可与HART手操器相互通讯,通过它进行设定,监控。智能型液晶表头采用智能按键可修改量程、显示单位、温度等等,(智能)压力变送器过压强度高,稳定性好。输入量程为0~0.25KPa,0~10KPa,0~40KPa。

防爆压力变送器接线图
防爆压力变送器接线图
