高精度压力变送器

产品名称:高精度压力变送器

产品型号:1151/3351GP

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:1151/3351GP现场调整式高精度压力变送器是本公司根据现场要求研制开发的新产品,可脱离手操器,通过按键方式实现现场调零、组态等操作。

高精度压力变送器概述
高精度压力变送器当压力直接作用在测量膜片的表面,使膜片产生微小的形变,测量膜片上的高精度电路将这个微小的形变变换成为与压力成正比的高度线性、与激励电压也成正比的电压信号,然后采用专用芯片将这个电压信号转换为工业标准的4-2OmA电流信号或者1-5V电压信号。
高精度压力变送器用于测量液体、气体或蒸汽的液位、密度和压力,然后转变成4~20mA DC信号输出。1151/3351GP智能型压力变送器可与HART手操器相互通讯,通过它进行设定,监控或与上位机组成现场监控系统。
由于测量膜片采用标准化集成电路,内部包含线性及温度补偿电路,所以可以做到高精度和高稳定性,变送电路采用专用的两线制芯片,可以保证输出两线制4-2OmA电流信号,方便现场接线。
1151/3351GP现场调整式高精度压力变送器是本公司根据现场要求研制开发的新产品,可脱离手操器,通过按键方式实现现场调零、组态等操作。

高精度压力变送器性能规格
(零基准校验范围,参考条件下,硅油充液,316 L不锈钢隔离膜片。)
1、参考精度
数字、智能:±0.1%校验量程;模拟、线性:±0.2%校验量程
2、稳定性
数字、智能:6个月,±0.1%URL;模拟、线性:6个月,±0.2%URL
3、环境温度影响
KM1151/3051DP型防爆型压力变送器数字、智能
零点误差:±0.2%URL/56℃;总体误差:±(0.2%URL+0.18%校验量程)/56℃
模拟、线性
零点误差:±0.5%URL/56℃;总体误差:±(0.5%URL+0.5%校验量程)/56℃
4、静压影响
零点:对于量程4至8,在13790kPa下为±0.2%URL;其它量程为±0.25%URL。零点误差可在线通过重新调零来修正。
量程:可修正至±0.25%输出读数/6895kPa,对于量程3,可修正至±0.5%输出读数/6895kPa
5、振动影响
在任意轴向上,200Hz下振动影响为±0.05%URL/g
6、电源影响
小于±0.005%输出量程/伏特。
7、负载影响:
没有负载影响,除非电源电压有变化。
8、电磁干扰/射频干扰(EMI/RFI影响)
由20至1000MHz,场强达至30V/M时,输出漂移小于±0.1%量程。
9、安装位置影响
零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉;对量程无影响。
10、功能规格
测量范围:差压:0-1.3~6890KPa;静压:4、10、14MPa
11、零点与量程
数字、智能:可用本机量程和零点按钮调整,或用HART手操器远程调整。
模拟、线性:量程和零点连续可调。
13、零点正、负迁移
零点负迁移时,量程下限必须大于或等于-URL;零点正迁移时,量程上限必须小于或等于+URL。校验量程大于或等于最小量程。
14、输出
数字、智能:4~20mA DC,用户可选择线性或平方根输出,数字过程变量叠加在4~20mA DC信号上,可供采用HART协议的上位机使用。
模拟、线性:4~20mA DC,与过程压力成线性。

高精度压力变送器的优点
1) 输出与通讯同时进行
S600 通过Hart 协议来通讯,使用了工业标准的Bell202频率漂移键控(FSK)技术。通过在4—20mA输出信号上选加一个高频信号来完成远程通讯。利用这一技术,可使输出与通讯同时进行而不损害回路的完整性。
2 ) 数据存储(智能型)
组态数据存储在变送器线路板上的非易失性EEPROM存储器中。变送器断电数据仍能保存,因此变送器—通电可立刻工作。
3 )线路板模块(智能型)
变送器的线路板块是一块采用专用集成电路(ASICS)和表面封装技术的线路板。线路块接收来自
传感头的数字信号和修正系数后,对信号进行修正和线性化。线路板模块的输出部分将数字信号转换成一个模拟输出信号,并可通过专用软件与计算机或HART手操器通讯。
可选的LCD表头插入线路板上,可显示以压力工程单位或模块范围值百分比为单位的数字输出。LCD表头适用于标准变送器。
4 )数/ 模转换和信号传输(智能型)
过程变量以数字数据方式存储,可进行精度修正和工程单位转换。经修正的数据然后被转换成一个模拟输出信号。
5 )组态软件功能
HART协议使用户很容易对S600智能型差压变送器进行组态,测试和具体设置。或者通过任意支持HART通讯协议的上位系统主机完成通讯。组态包括两个方面。
第一,对变送器可操作参数的设置,包括:零点和量程设置点、线型或平方根输出、阻尼、工程单位选择;第二,可存入变送器的信息性数据,以识别变送器和对变送器作物理描述。这些数据包括:工位号、数字字符、描述号、信息、日期、一体化表头安装、法兰类型、法兰材料、排液/排气阀材料、O型环材料、远传装置信息 。
除了以上所讲的组态参数,S600智能型差压变送器的软件中包含许多非用户可修改信息:变送器类型,传感器极限,最小量程,灌充液,隔离膜片材料,膜头系列号,和变送器软件版本号。
6 )故障连续自检
S600智能型差压变送器可进行连续自检。如发现问题,变送器则激活用户可选的模拟输出报警。HART手操器可以查询变送器以确定问题所在。变送器向手操器输出特定信息,以便识别问题,易于检修。如果操作者确信是回路问题,变送器可根据要求提供特定输出,供回路测试使用。
7 )设置可进行微调
具体设置用于变送器首次设置和数字线路板维修时,它允许对传感器和模拟输出进行微调,以符合工厂压力标准。另外,特性化功能使用户避免意外或故意调整模拟输出设置点。

高精度压力变送器选型
KM-1151/3051DP 高精度压力变送器
  代码 量程范围KPa
3 0-1.3~7.5
4 0-6.2~37.4
5 0-31.1~186.8
6 0-117~690
7 0-345~2068
8 0-1170~6890
  代码 输出
E 4-20mA
S 智能式
  代号 结构材料
法兰和接头 排气/排液阀 隔离膜片 灌充液体
22 316不锈钢 316不锈钢 316不锈钢 硅油
23 316不锈钢 316不锈钢 哈氏合金C
24 316不锈钢 316不锈钢 蒙乃尔
25 316不锈钢 316不锈钢
33 哈氏合金C 哈氏合金C 哈氏合金C
35 哈氏合金C 哈氏合金C
44 蒙乃尔 蒙乃尔 蒙乃尔
  代号 最大工作压力MPa
B- 4
C- 10
D- 14
  代码 选项
M1 0-100%线性指示表
M2 LED显示表
M3 LCD显示表
B1 管装弯支架
B2 板装弯支架
B3 管装平支架
D1 侧面泄放阀在压力室上部
D2 侧面泄放阀在压力室下部
不注 1/2NPT锥管螺纹接头
C2 丁字形螺纹接头M20×1.5,带后部焊接Ф14引压管的球锥连接头
d 隔爆型dⅡBT4
i 本安型iaⅡCT6
J 流量变送器4-20mA开方输出
s 不锈钢三阀组

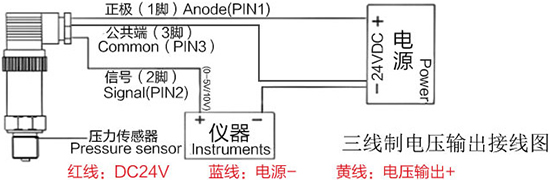

高精度压力变送器接线图
高精度压力变送器两线制电流输出接线图
高精度压力变送器三线制电流输出接线图
