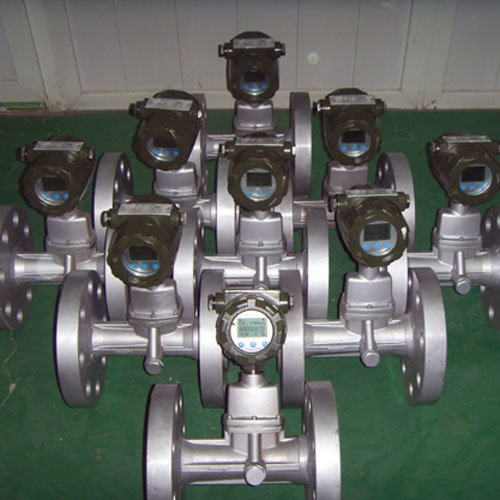

高压旋进旋涡流量计

高压旋进旋涡流量计概述
旋进旋涡流量计采用最新微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品先进水平、它集压力温度检测与补偿运算于一体，具有计量精度高，流量范围宽，无可动部件，抗振与抗脉动流性能好，体积小，重量轻，使用方便等优点。是石油、化工、电力、冶金及城市燃气管网等行业用于气体计量的理想仪表。

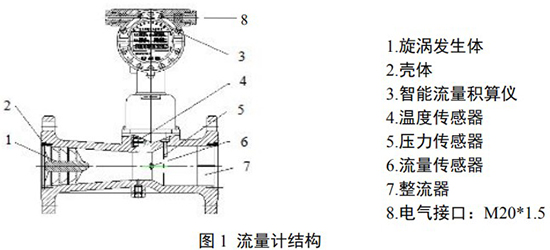

高压旋进旋涡流量计结构
旋进旋涡流量计由传感器、转换器组成.如图所示，传感器由旋涡发生器(起旋器)、文丘里管、消旋器、旋涡检出元件组成。起旋器由不锈钢或其他能经受流体冲刷的材料制成，它有特定角度叶片和流线型轴组成，固定安装在收缩段，用于强制流体产生强烈旋涡流。文丘里管用于旋涡的发展。消旋器由直叶片组成辐射状流动整流器，安装在扩散段后部。用于流体的整直，减小对下游设备影响。旋涡检出元件用热敏元件、应变片、膜片电容等元件检测旋涡振动频率。

降低系统压损，可在入口安装导流螺旋叶片，使入流能够以平行于流场的角度引导流体进入起旋器，避免发生流动分离现象，可降低系统压损。
从结构看，入口的收缩比对流量计性能有影响;起旋器叶片厚度影响入口流体的体积量;叶片数量与厚度对流量计性能有影响。但不同结构下，所测流量都能较好地与测量信号频率成线性关系。
旋涡检出元件可以是热敏元件、应变片或电容等元件。转换器组成与涡街流量计类似。

高压旋进旋涡流量计测量原理
旋进旋涡流量计的流通剖面类似文丘利管的型线（如下图）。在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，最后在旋进旋涡流量计液晶显示屏上显示出测量结果（瞬时流量、累积流量及温度、压力数据）。


高压旋进旋涡流量计主要特点
1.无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；
2.采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；
3.智能型流量计集流量探头、微处理器、压力、温度传感器于一体，采取内置式组合，使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；
4.采用双检测技术可效地提高检测信号强度，并抑制由管线振动引起的干扰；
5.采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；
6.采用EEPROM技术，参数设置方便，可永久保存，并可保存最长达一年的历史数据；
7.转换器可输出频率脉冲、4-20mA模拟信号，并具有RS485接口和HART协议，可直接与微机联网，传输距离可达1.2Km；
8.配合本公司的FM型数据采集器，可通过因特网或者电话网络进行远程数据传输；
9.压力、温度信号为变送器输入方式，互换性强；
10.整机.功耗低，可用内电池供电，也可外接电源。

高压旋进旋涡流量计流量范围

高压旋进旋涡流量计环境的选择
1、干燥通风之处，避开潮湿易积水之地；
2、避免日晒雨淋。露天时应遮挡雨水；
3、尽可能避免强烈振动；
4、避免强电磁场设备，如大电机、大变压器等；
5、便于维修，活动方便。

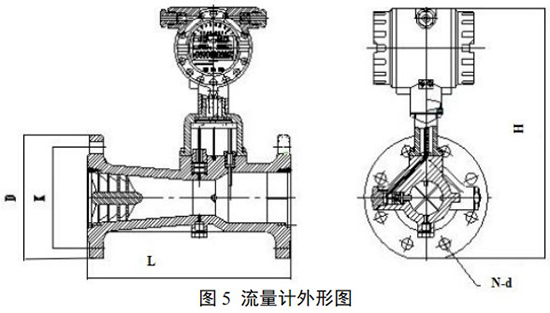

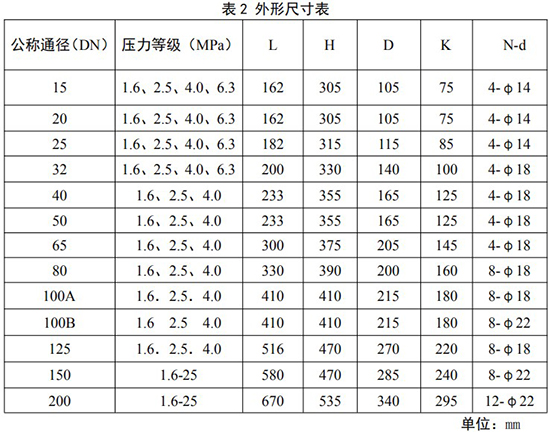

高压旋进旋涡流量计外形尺寸

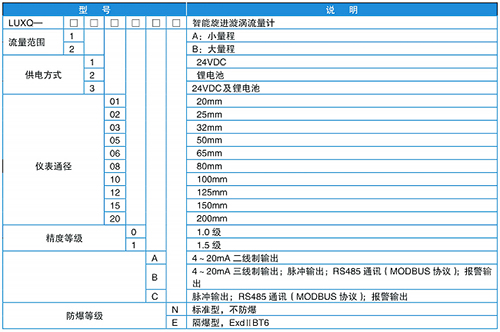

高压旋进旋涡流量计选型
工况流量范围：
不同规格的流量计，均有其不同的工况流量范围；对于每种型号规格的流量计，其工况流量范围是稳定的（基本不受介质的压力、温度等物理条件变化的影响），因此选型时应根据介质的流量范围、温度、压力等条件，计算出流量计的工况流量范围，并使介质的工况流量范围处于所选流量计的工况流量范围内；
最好工作流量范围：
由于流量计的使用环境条件很可能存在有振动、脉动等较为恶劣或干扰因素，因此，当流量计经常工作在下限流量时，就很难保证计量精度；其次，当介质流量高于上限流量时，不但会产生计量误差，也会影响流量计的使用寿命，虽然我公司生产的CX流量计可以在≤120%Qmax的进行计量，但不支持长期在超正常流量范围外运行；所以厂方要求流量计的最好工作流量范围应处于20%Qmax～80%Qmax流量段（Qmax为流量计的最大工况流量），尽量避免流量计长期在20%Qmax以下的小流量段或Qmax以上的大流量段运行。
压力传感器量程：
①在正压状态下使用时，为了保证流量计压力检测的准确度，必须使流量计的介质最低工作压力大于压力传感器量程上限的三分之一，且介质最高压力不得超过压力传感器量程上限。
②在负压状态下使用时，没有特殊要求，但厂家建议绝对压力应高于30kPa，（我公司采用的是0~200 kPa的绝对压力传感器），即负压（表压）应低于70 kPa，这样就可以保证压力传感器的计量精度在0.5~1%以内；

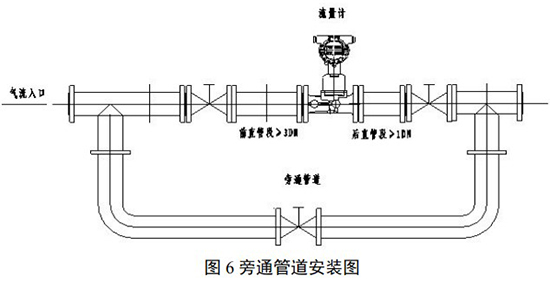

高压旋进旋涡流量计安装注意事项
应安装在无强电磁场干扰、无强烈机械振动以及热辐射影响的场所；
不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合；
室外安装时，上部应有遮盖物，以防雨水浸入和烈日曝晒影响流量计使用寿命；
可任意角度安装，流体的流向应与流量计上标识的流向一致；
在管道施工中，应考虑安装伸缩管或波纹管，以免对流量计造成严重的拉伸或断裂；
采用外电源时，流量计必须有可靠接地，不得与强电系统共用地线，在管道安装或检修时，不得把电焊系统的地线与流量计搭接。
