旋涡流量计

产品名称:旋涡流量计

产品型号:KM-LUX

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:旋涡流量计结构紧凑,无机械可动部件,传感器及显示一体化,外形美观;出厂时已按国标及行业标准经过严格的标准校准设备进行参数的校正,用户无需更改参数设置.

旋涡流量计概述
旋涡流量计采用先进的微出来技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品的先进水平。可广泛用于石油、化工、电力、冶金、煤炭等行业各种气体的计量。流量计用于测量气体时,首先根据管线输气量和介质可能达到的温度和压力范围,估算出工作状态下的最高和最低体积流量,正确选择流量计规格;如两种口径均能覆盖流量范围,在压力范围允许的情况下,建议选择较小规格的流量计。为了便于维修,不影响流体输送,建议安装旁通管道,另外要保证所规定的直管段长度。若气体中含有较大颗粒或纤维,在上游应安装过滤器。

旋涡流量计特点
1、内置式压力、温度、流量传感器,安全性能高;
2、采用双传感器、新型信号处理放大器和独特的滤波技术,有效地剔除了压力波动和管道振动所产生的干扰信号,大大提高了流量计的抗干扰能力,使小流量具有出色的稳定性;
3、量程宽度比高达1:15或以上;最低测量瞬时流量为0.03m3/min;
4、结构紧凑,无机械可动部件,传感器及显示一体化,外形美观;出厂时已按国标及行业标准经过严格的标准校准设备进行参数的校正,用户无需更改参数设置;
5、特有的压力、温度传感器故障自诊断功能,并清晰简明地显示于LCD屏和上位机的界面中;
6、具有485通信接口,可远传被测介质的温度、压力、瞬时流量、标准体积总量等仪表有关参数,传输距离≤1.2km;
7、具有流量,压力,温度的频率模拟信号输出(200~1000Hz),传输距离为2km;

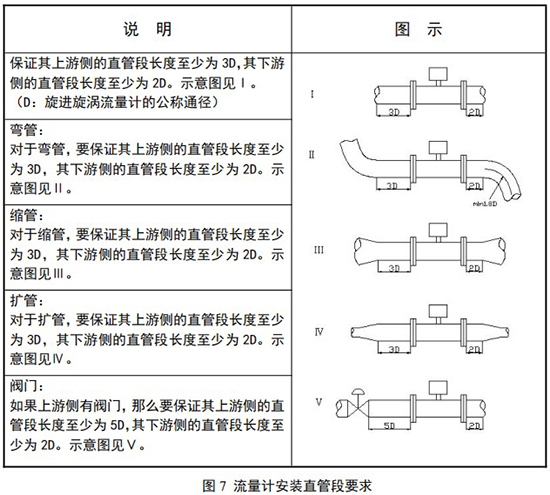

8、节流小,对环境条件要求少,对流量计的前后直管段安装要求低(前为≥3DN 、后为≥1DN),水平或倾斜安装都能准确计量;该流量计的安装、使用及维护特别方便;
9、旋进旋涡流量计有内置一组镍氢电池,在无外电源的情况下可连续使用1~3年;
10、智能流量积算仪可以任意角度定位(转动角约为350°),使流量计在各种安装条件下的读数更方便更直接;
11、特有时间显示及实时数据存储之功能,无论什么情况,都能保证内部数据不会丢失;
12、规格齐全,从DN25~DN200,满足用户的各种管径和流量的需要;
13、仪表具有防爆及防护功能,防爆标志为ExibⅠ,防护等级为IP55。

旋涡流量计的工作原理
当沿着轴向的流体进入流量传感器入口时,在起漩器的作用下,被强制围绕中心线旋转,产生漩涡流,漩涡流在文丘利管中旋进,到达收缩段突然节流后,使漩涡流加速,当通过扩散段时,漩涡中心沿一锥形螺旋线进动。此时,由两个压电传感器检测到的漩涡流进动频率信号经前置电路放大、滤波、整形后转换为两路与流速成正比的脉冲信号,经积算仪中处理电路进行相位的比较和判断,并剔除外来干扰信号后与温度、压力传感器检测到的信号一起送入智能流量积算仪进行运算处理,并把流体的体积流量和总量直接显示于LCD屏上。

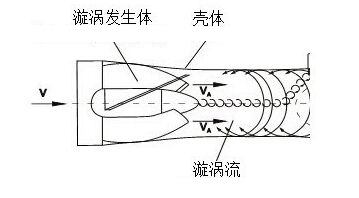

旋涡流量计工作原理图

旋涡流量计产品选型
代号 口径 流量范围m3/h
KM-LUX-25 DN25 2.5~30
KM -LUX-32 DN32 4.5~60
KM -LUX-50 DN50 10~150
KM -LUX-80 DN80 28~400
KM -LUX-100 DN100 50~800
KM -LUX-150 DN150 150~2250
KM -LUX-200 DN200 360~3600
  代号 功能1
N 无温压补偿
Y 带温压补偿
  代号 输出型号
F1 4-20mA输出(二线制)
F2 4-20mA输出(三线制)
F3 RS485通讯接口
  代号 功能2
E1 1.0级
E2 1.5级
T 常温
P1 1.6Mpa
P2 2.5Mpa
P3 4.0Mpa
D1 内部3.6V供电
D2 DC24V供电
B1 不锈钢
B2 铝合金

旋涡流量计安装办法
旋涡流量计如安装保养不当,会影响测量精度和其它性能,严重时会使仪表工作不正:在搬动和吊装旋涡流量计时,应该将吊索套在流量计法兰两端的颈部位置上,切勿在测量管内套入管棒进行吊装,以免损坏衬里,同时应防止旋涡流量计接线插座受碰撞而损坏。必须保证旋涡流量计中心和工艺管道中心的一致,并接好接地线,否则会引起误差。
旋涡流量计环境的选择:
1、干燥通风之处,避开潮湿易积水之地;
2、避免日晒雨淋。露天时应遮挡雨水;
3、尽可能避免强烈振动;
4、避免强电磁场设备,如大电机、大变压器等;
5、便于维修,活动方便。
