气体旋进旋涡流量计

气体旋进旋涡流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LUX
  • 测量范围:1.2~3600m³/h
  • 精度等级:±1.0 ±1.5
  • 公称通径:DN20-DN200
  • 适用介质:天然气、液化气、氢气
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20℃~+80℃
  • 供电方式:24VDC 3.6V锂电池
  • 订货号:BWG777775DPA

气体旋进旋涡流量计产品概述
旋进旋涡流量计采用最新微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品先进水平、它集压力温度检测与补偿运算于一体,具有计量精度高,流量范围宽,无可动部件,抗振与抗脉动流性能好,体积小,重量轻,使用方便等优点。旋进旋涡流量计是石油、化工、电力、冶金及城市燃气管网等行业用于气体计量的理想仪表。

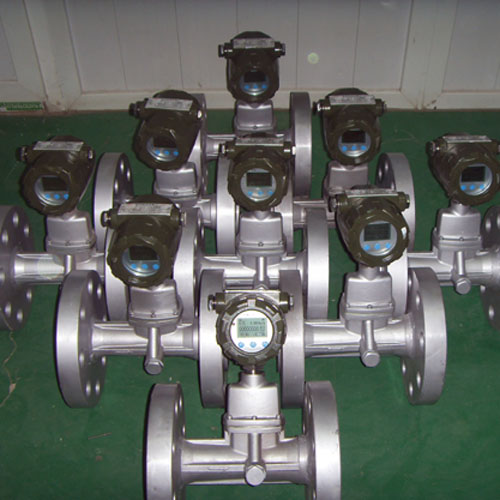

气体旋进旋涡流量计产品图


气体旋进旋涡流量计产品特点
1.无机械可动部件,不易腐蚀,稳定可靠,寿命长,长期运行无须特殊维护。
2.壳体有不锈钢和铝合金供选择(气体的工作压力1.6MPa以下无腐蚀性选铝合金的)。
3.内置压力、温度、流量传感器,安全性能高,结构紧凑,外形美观;可直接测量流体压力、温度与流量, 并且自动实时跟踪补偿和压缩因子修正。
4.防盗功能可靠,采用多级密码保护功能,有效防止改动参数。
5.采用大屏幕LCD显示,可直接显示工作状态下的体积流量、标准状态下的体积流量、总量以及流体压力、温度等参数。
6.旋进旋涡流量计采用微功耗设计,内、外电源供电,满足不同场合使用。
7.采用新型信号处理放大器和独特的滤波技术,有效地剔除了压力波动和管道振动所产生的干扰信号,大大提高了的抗干扰能力,使小流量具有出色的稳定性。
8.旋进旋涡流量计采用先进数据存储技术,可以进行一年的历史数据存储,断电数据不丢失。
9.转换器可输出频率脉冲、4~20mA模拟信号,并且有RS485接口。可直接与微机联网,传输距离可达1.2Km。
10.精度等级为1.0%F·S    1.5%F·S
11.旋进旋涡流量计表头可以360度旋转,直管段要求较短,安装使用简单方便。
12.整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表
13.防爆标志:流量计为隔爆型,其防爆标志为Exd IIBT4和Exd IICT4 ~T6(不含乙炔)。
14.接线口:出线接口为M20*1.5内螺纹。

气体旋进旋涡流量计环境条件
环境温度:-30℃~+55℃
介质温度:-20--+80°
相对湿度:5%~95%
大气压力:86KPa~106KPa
公称压力:1.6、2.5、4.0 、6.3MPa

气体旋进旋涡流量计主要技术参数

气体旋进旋涡流量计口径流量范围表


气体旋进旋涡流量计产品选型

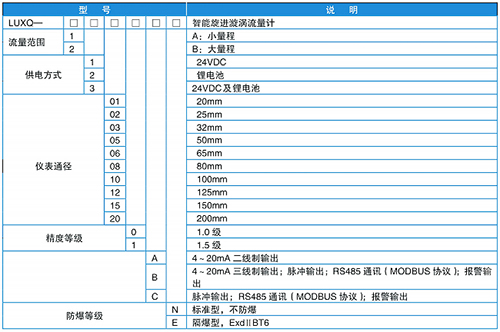

气体旋进旋涡流量计规格选型表

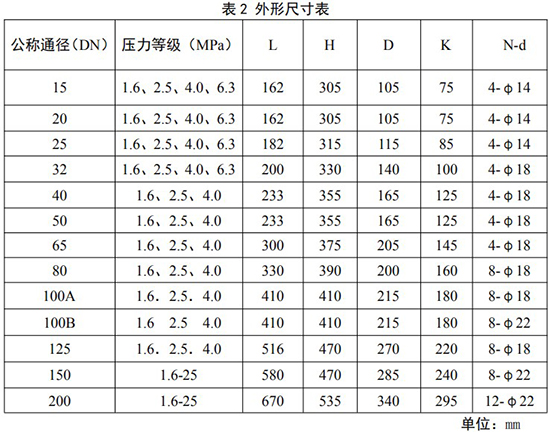

气体旋进旋涡流量计法兰连接尺寸表

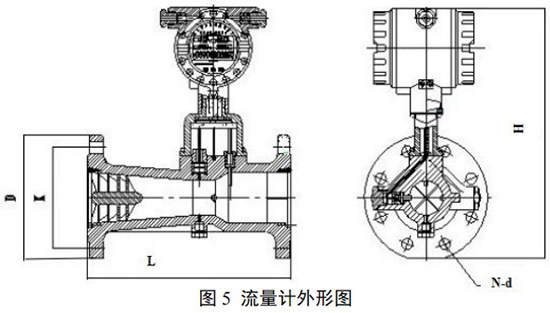

气体旋进旋涡流量计外形图

气体旋进旋涡流量计安装尺寸表


气体旋进旋涡流量计的安装

1 流量计的安装

1.流量计安装时,严禁在其进出口法兰处直接进行电焊,以免烧坏流量计内部零件。

2.对于新安装或检修后的管道务必进行清扫,去除管道中的杂物后方能安装流量计。

3.流量计应安装在便于维修、无强电磁场干扰、无强烈机械振动以及热辐射影响的场所;

4.流量计不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合;

5.流量计室外安装时,上部应有遮盖物,以防雨水浸入和烈日曝晒影响流量计使用寿命;

6.流量计可任意角度安装,流体的流向应与流量计上标识的流向一致;

7.在管道施工中,应考虑安装伸缩管或波纹管,以免对流量计造成严重的拉伸或断裂;

8.流量计应与管道同轴安装,并防止密封片和黄油进入管道内腔;

9.采用外电源时,流量计必须有可靠接地,不得与强电系统共用地线,在管道安装或检修时,不得把电焊系统的地线与流量计搭接。

10.为了不影响流体正常输送和便于维护,要求按图 6 所示安装旁通管道,并保证前≥3DN、 后≥1DN 的直管段;

气体旋进旋涡流量计旁通管道安装图

2 直管段要求

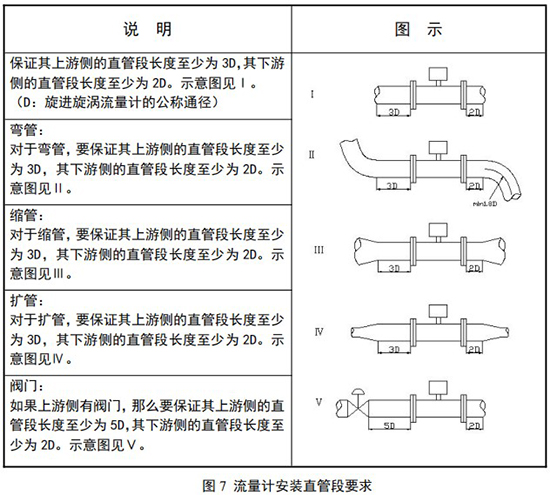

根据旋进旋涡流量计的工作原理和流量计对上、下游直管段要求,对各种上游阻力件,建议采用如图 7 所列的前后直管段长度,且保持直管段内壁光滑平直。

气体旋进旋涡流量计直管段安装要求图

3 安装注意事项

1.传感器按流向标志可在垂直、水平或任意倾斜位置上安装;

2.当管线较长或距离振动源较近时,应在流量计的上、下游安装支撑,以消除管线振动的影响;

3.传感器的安装地点应有足够的空间,以便于流量计的检查和维修,并应满足流量计的环境要求;

4.应避免外界强磁场的干扰;

5.在室外安装使用时,应有遮盖物,避免烈日曝晒与雨水浸蚀,影响仪表使用寿命;

6.管线试压时,应注意智能型流量计所配置压力传感器的压力测量范围,以免过压损坏压力传感器;

7.应注意安装应力的影响,安装流量计上游和下游管道应同轴,否则会产生剪切应力。安装流量计的位置应考虑密封垫片的厚度,或在下游安装一个弹性伸缩节;

8.安装流量计之前应先清除管道中的焊渣等杂物;

9.投入运行时,应缓慢开启流量计上、下游阀门,以免瞬间气流过急而冲坏起旋器;

10.当流量计需要有信号远传时,应严格按“工作电源”要求接入外电源(8~24)VDC,严禁在信号输出口直接接入 220VAC 或 380VAC 电源;

11.用户不得自行更改防爆系统的接线方式和任意拧动各个输出引线接头;

12.流量计运行时,不允许随意打开后盖改动仪表参数,否则影响流量计的正常工作;

13.定时检查流量计法兰处的泄漏情况。

4 内置电池的使用及更换

1.电池电量显示

当电池显示仅剩一格时,要求用户在一个月内更换电池;只显示电池外形符号时,则电池电量已耗尽,必须立即更换电池。

2.电池的更换方法

打开智能流量积算仪的后盖,松开电池盖板上的三颗螺钉,拔下电池插座,取出电池,换好新电池后重新安装。

5 防爆场所安装要求

1.流量计应有可靠的接地,防爆接地不应与强电系统的保护接地共用;

2.现场测试电源时,不允许使用交流电源接地;

3.在任何情况下,用户不得自行更改防爆电路、元器件和防爆型式;

4.必须先切断外接电源再打开转换器盖子。

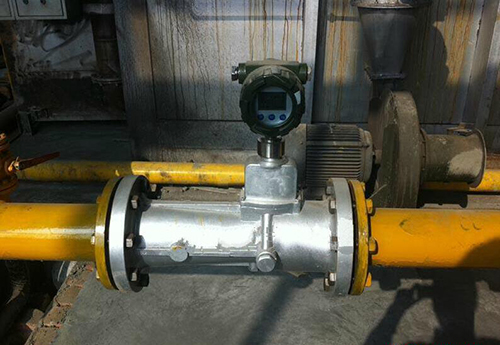

气体旋进旋涡流量计现场安装使用图
