夹持式涡街流量计

夹持式涡街流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LUGB
  • 测量范围:5-11000m³/h
  • 精度等级:1.5级、1.0级
  • 公称通径:DN20~DN1200
  • 适用介质:气体、液体、蒸汽
  • 工作压力:1.6MPa~10MPa
  • 工作温度:-80℃~450℃
  • 供电方式:24VDC或锂电池
  • 订货号:ZMAOMYZRR862

夹持式涡街流量计产品概述
根据涡街流量计的结构特点,分类为一体式涡街流量计和分体式涡街流量计两种。法兰卡装涡街流量计。
一体式涡街流量计是集流量传感器、温度传感器、压力传感器和显示仪于一体的涡街流量计,具有智能温度、压力补偿功能,自带3.6V高能电池或24VDC(通常在需要脉冲信号输出、二线制4~20mADC输出或RS485通讯时采用)供电,就地液晶显示介质温度(℃)、工作压力(MPa)、瞬时标况体积流量(m³/h)和累计标况体积流量(m³)。
分体式涡街流量计由流量传感器、温度传感器、压力传感器和智能流量显示积算仪四部分组成,具有智能温度、压力补偿功能,由智能流量显示积算仪远程显示介质温度(℃)、工作压力(MPa)、瞬时标况体积流量(m³/h)和累计标况体积流量(m³)。
当只要求测量工况体积流量时(我们将其定义为简配型,通常适用于介质温度和工作压力基本恒定的场合),无论是一体式还是分体式,均不具有智能温度、压力补偿功能,也无温度传感器和压力传感器的配置,此时只显示瞬时工况体积流量(m³/h)和累计工况体积流量(m³)。

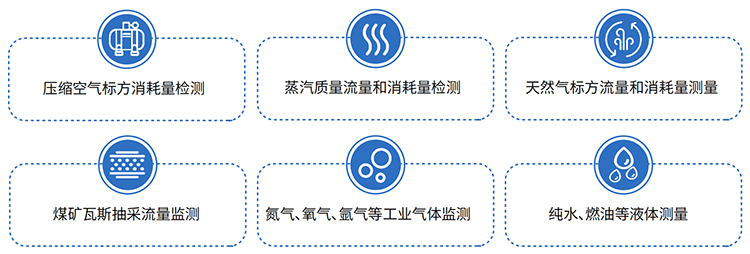

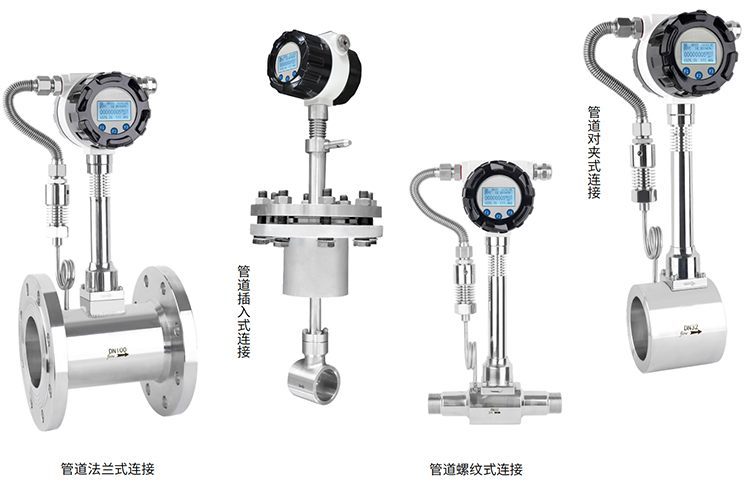

夹持式涡街流量计分体型产品图
夹持式涡街流量计温度补偿型产品图
夹持式涡街流量计温压补一体型产品图

夹持式涡街流量计工作原理
在流体管道中,垂直插入一个柱形阻挡物,在其后部(相对于流体流向)两侧就会交替地产生旋涡。随着流体向下游流动形成旋涡列,我们称之为卡门涡街。我们把产生旋涡的柱形阻挡物定义为旋涡发生体实验证明,在一定条件下旋涡的分离频率与流体的流速成线性关系。因而,只要检测出旋涡分离的频率,即可计算出管道内流体的流速或流量。涡街流量计即是根据这一原来制造。
夹持式涡街流量计工作原理图

夹持式涡街流量计产品特点
1、采用先进的第三代电容式力传感器,性能可靠,精度、灵敏度高;
2、耐脏污,不堵塞,抗振动、电磁干扰,抗杂质能力特强;
3、无可动部件,耐脏污,一体式智能显示,安装简便免维护;
4、压力损失小,仅为标准孔板的1/2△P左右;
5、适用介质范围广:能准确测量各种温度下的气体、液体、蒸汽流量,可测二相流;
6、可选用多种防腐及耐高低温材质(如哈氏合金,钛等);
7、整机全密封无死角,无任何泄漏点,可耐42MPa高压;
8、传感器不与被测介质接触,不存在零部件磨损,使用安全可靠;
9、具有多种安装方式供选择,安装简单,费用低;
10、具有一体化温度、压力补偿,直接输出质量或标方;
11、具有可选小信号切除、非线性修正、滤波时间可选择;
12、计量准确,精度可达到0.2~1.5%;
13、重复性好,一般为0.05~0.08%,测量快速;
14、空气流量计内设自检程序,故障现象一目了然;
15、多种输出形式,能远传各种参数;
16、抗震动性强,一定范围内可测脉动流。
夹持式涡街流量计产品图

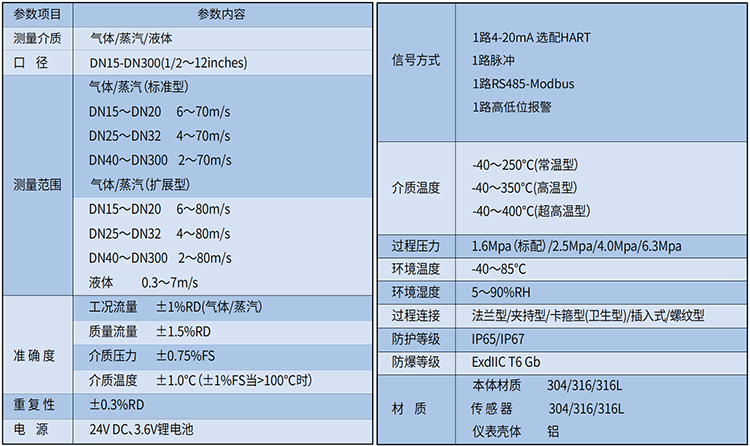

夹持式涡街流量计参数
1、测量介质:气体、液体、蒸汽
2、连接方式:法兰卡装式、法兰式、插入式
3、口径规格:法兰卡装式口径选择 25,32,50,80,100
4、法兰连接式口径选择:100,150,200
5、流量测量范围:正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s;液体0.5~7m/s;
6、测量精度:1.0级 1.5级
7、被测介质温度:常温-25℃~100℃,高温-25℃~150℃ -25℃~250℃
8、输出信号:脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V
9、脉冲占空比约50%,传输距离为100m
10、脉冲电流远传信号:4~20 mA,传输距离为1000m
11、仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃
12、材质:不锈钢, 铝合金
13、电源:DC24V或锂电池3.6V
14、防爆等级:本安型iaIIbT3-T6,
15、防护等级:IP65

夹持式涡街流量计流量范围

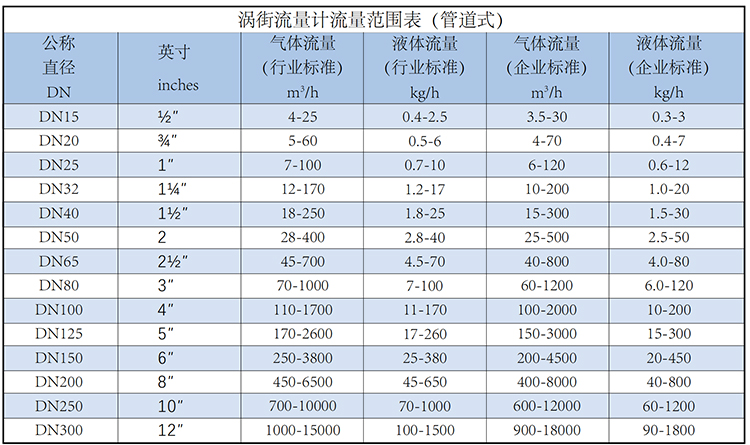

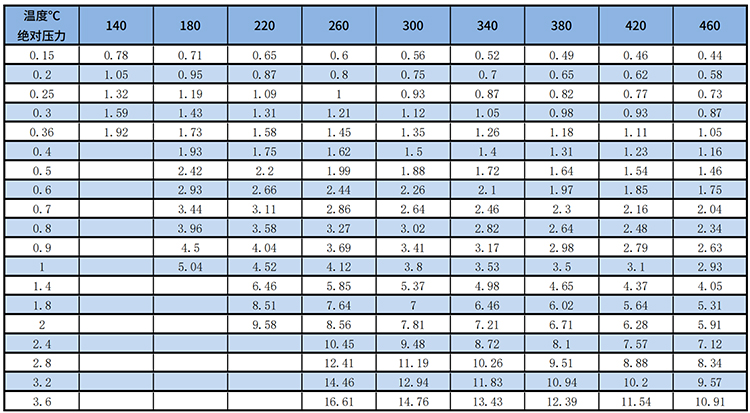

夹持式涡街流量计流量范围对照表

夹持式涡街流量计安装尺寸
夹持式涡街流量计安装尺寸对照表

夹持式涡街流量计的配线设计
一. 输出频率信号的三线制蒸汽流量计配线设计
输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电,一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。传感器端子接线见图
夹持式涡街流量计脉冲输出型
二.输出标准4~20mA电流信号的两线制涡街流量计配线设计
输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电,一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。变送器端子接线见图
夹持式涡街流量计4-20mA电流信号输出型
三.带RS-485通讯接口功能的涡街流量计配线设计
带RS-485通讯功能的涡街流量计采用DC24V电源供电,与其它设备之间采用四线制传输方式。仪表端子接线见图
夹持式涡街流量计RS485通讯输出型
四.防暴型涡街流量仪表配线设计
LUGB/E三线制脉冲输出型涡街流量仪表与LB978齐纳安全栅相连、LUGB/E两线制标准4~20mA电流输出型涡街流量仪表与LB987S齐纳安全栅相连可构成本质安全型防爆系统,产品防爆标志为Ex ia Ⅱ CT2-T5。本安防爆型涡街流量传感器/变送器与防爆安全栅和积算系统等关联设备的接线性请参看防爆安全栅厂家提供的接线说明和以下所示图
夹持式涡街流量计防爆型
注意事项:
(1)防爆型传感器和变送器安装于危险场所,安全栅、显示仪表、供电电源,计算机等关联设备必须安装在安全场所。
(2)传感器和变送器应有可靠接地,防爆地线不得与强电系统保护接地共用。

夹持式涡街流量计产品型谱

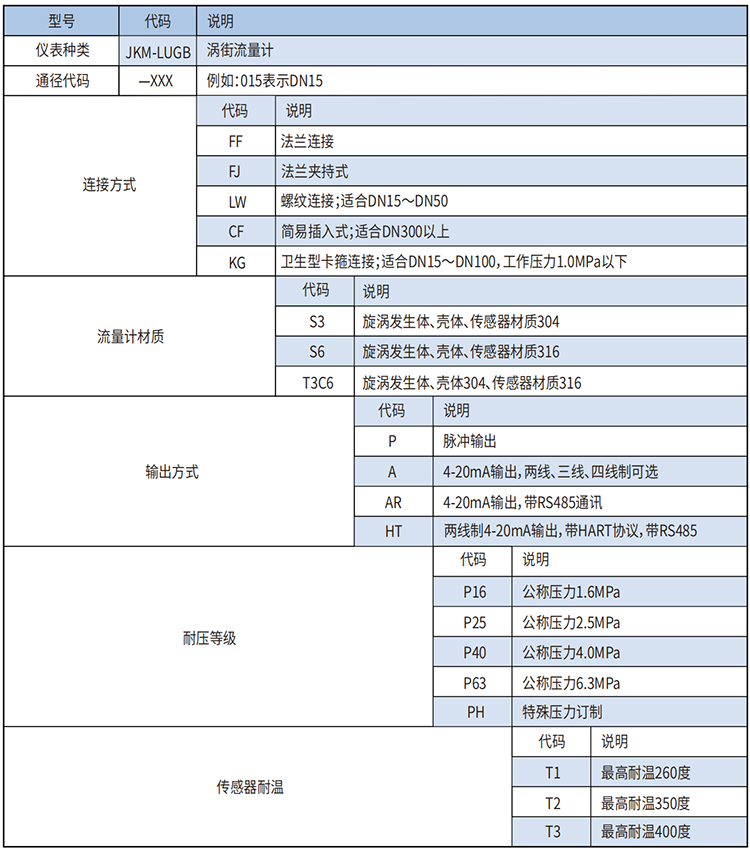

夹持式涡街流量计型谱对照表

夹持式涡街流量计注意事项
1.专用法兰与直管段焊接时不能带着传感器焊接。
2.安装时应使传感器的流向标志与管道内流体流向一致。
3.传感器安装前,法兰凹槽内必须放好密封圈。压力和温度测量点的位置,取压点在传感器下游3~5DN处,测温点在下游5~8DN处。
4.测量高温介质时,切勿用隔热材料把传感器连接杆周围包起来。
5.连接传感器的屏蔽电缆走向,应尽可能远离强电磁场的干扰场合。绝对不允许与高压电缆一起敷设,屏蔽电缆要尽量缩短,并且不得盘卷,以减少分布电感,最大长度不应超过200米。
6.安装传感器前,管道必须进行清洗。冲掉管内的杂质,避免通流后堵塞传感器。测量液体的管道必须充满被测液体,防止气泡的干扰。
测量气体的管道为防止储积液的干扰。安装位置如图五所示。高温高压下更换探头体时,必须安全操作,做好高温防护。降温降压后在安全条件下方可更换探头。
夹持式涡街流量计安装注意事项
